分模结构螺旋齿轮三维建模作品

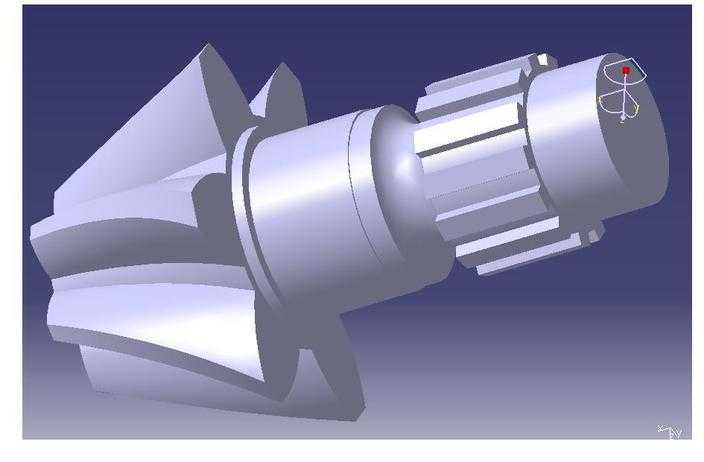

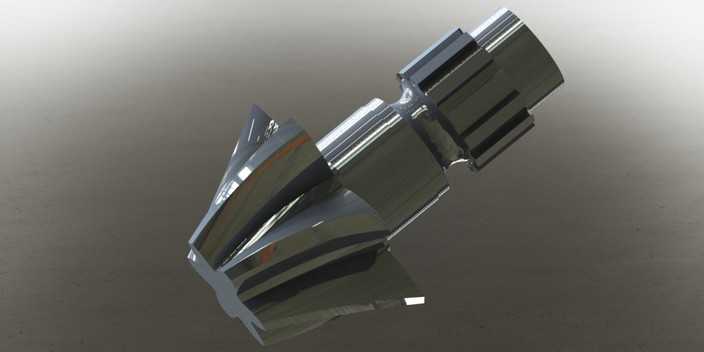

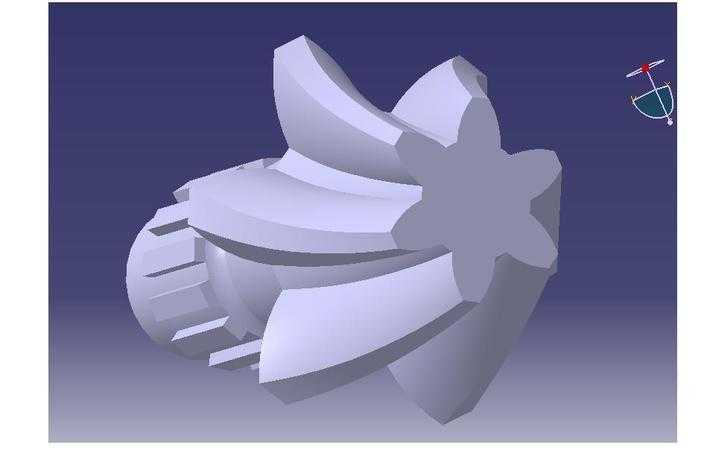

本作品为采用分块建模思路完成的螺旋齿轮三维数字模型，建模过程依托主流三维机械设计软件完成，整体围绕螺旋齿轮的实际传动结构特性展开设计。建模初期首先梳理螺旋齿轮的核心参数逻辑，确定齿部螺旋升角、齿数、齿廓曲线的基础参数，先构建齿轮的基体回转结构，针对齿轮一端的外花键连接结构，采用拉伸切除结合阵列的方式完成键齿的均匀排布，保证花键部分与齿轮基体的同轴度符合装配要求。齿部建模阶段，采用螺旋线引导扫描的方式生成单个轮齿的基础实体，通过圆周阵列完成整圈轮齿的排布，针对螺旋齿面的曲面过渡，对齿根与基体的衔接位置做圆角过渡处理，消除应力集中的尖锐结构，还原真实螺旋齿轮的工艺结构特征。模型采用分块建模的逻辑，将齿轮基体、轮齿结构、端部连接结构分为不同的特征组单独构建，便于后续对单个结构进行参数调整，也方便后续导入仿真软件做啮合传动分析。渲染阶段采用哑光金属材质模拟合金结构钢的零件质感，对齿面做轻微的反光处理，区分加工面与非加工面的视觉差异，背景采用渐变深蓝底色突出模型主体结构，通过正交视角的调整完整展示齿轮的端部花键结构、螺旋齿形走向以及轮齿的端面轮廓。模型的结构设计完全参考实际工业用螺旋齿轮的尺寸比例，轮齿的螺旋角度、齿厚参数均符合通用传动齿轮的设计规范，端部的连接结构可适配对应规格的传动轴，整体模型无多余碎面、特征错误，可直接用于装配验证、运动仿真以及后续的工程图导出工作，能够直观展示螺旋齿轮的分模设计思路与结构组成，为同类传动零件的建模提供清晰的参考逻辑。
