高精度交错啮合螺旋齿轮传动组件

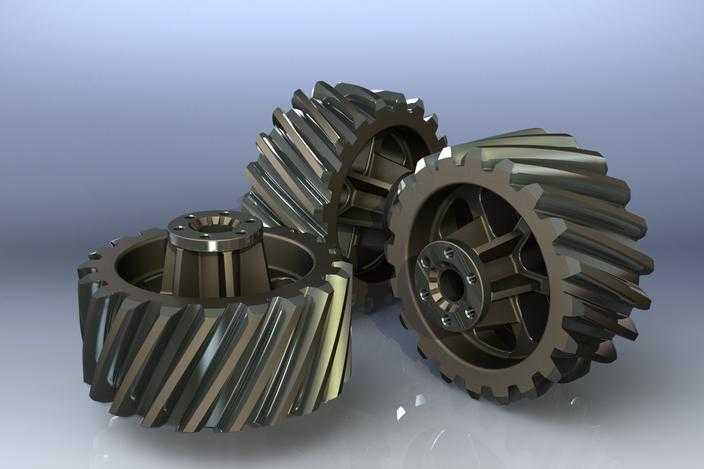

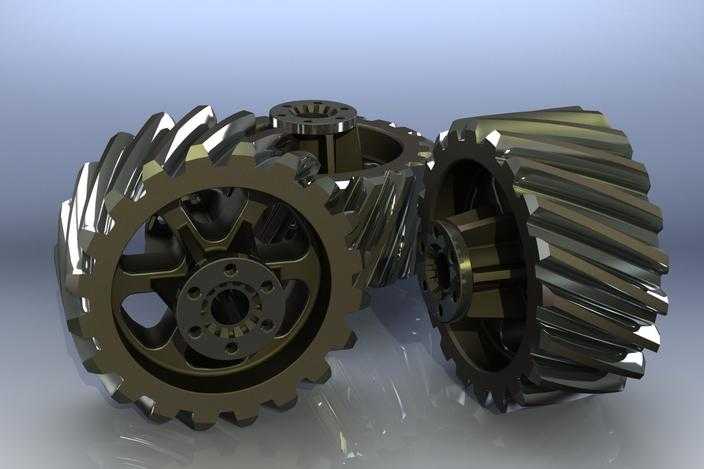

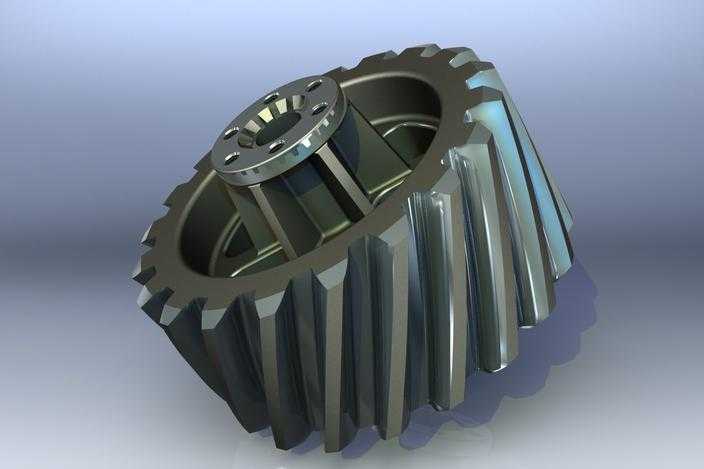

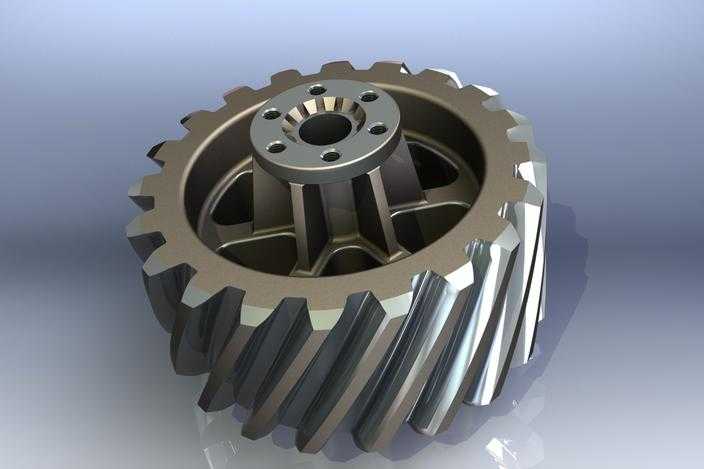

本螺旋齿轮传动组件采用三维参数化建模方式完成整体设计，建模过程中严格遵循渐开线螺旋齿面的生成逻辑，先通过齿廓渐开线方程绘制端面齿形，再依据设定的螺旋角参数沿分度圆柱螺旋线完成扫掠成型，精准还原螺旋齿轮的齿面几何特征，确保齿形参数符合机械传动设计规范。建模阶段对齿轮的轮辐结构、中心安装孔、端面定位孔、减重槽等细节逐一进行特征构建，轮辐采用多辐条镂空式结构设计，在保证齿轮整体结构强度的前提下有效降低零件自重，中心安装孔预留键槽装配位，端面均匀分布的定位小孔可满足装配时的同轴度定位需求，两个配对齿轮的参数经过匹配校验，可实现无干涉交错轴啮合传动。材质与渲染环节，为齿轮主体赋予高强度合金结构钢材质，通过调整金属材质的粗糙度、反射率参数还原淬硬处理后的金属表面质感，齿面部分添加细微的加工纹理效果，模拟实际齿轮精加工后的表面状态，场景采用柔和的影棚布光方式，多角度光源充分展现齿面的螺旋走向、金属光泽以及轮体的结构层次，渲染输出的效果图清晰呈现齿轮啮合状态下的结构细节。设计过程中重点考量螺旋齿轮的传动特性，相比直齿圆柱齿轮，螺旋齿轮的轮齿为渐进式接触啮合，可有效降低传动过程中的冲击与噪声，提升传动平稳性，建模时特意还原了配对齿轮的啮合接触状态，直观展示斜齿渐进啮合的结构特点，同时针对螺旋齿轮传动存在轴向力的特性，轮体的安装端面、中心孔结构均做了适配推力轴承安装的结构预留，可满足高转速、大载荷传动场景的装配使用需求，整体模型结构完整，几何精度高，可用于机械传动结构演示、装配仿真以及相关传动方案的设计参考。
