五千瓦横流式水轮机弧形导流构件设计

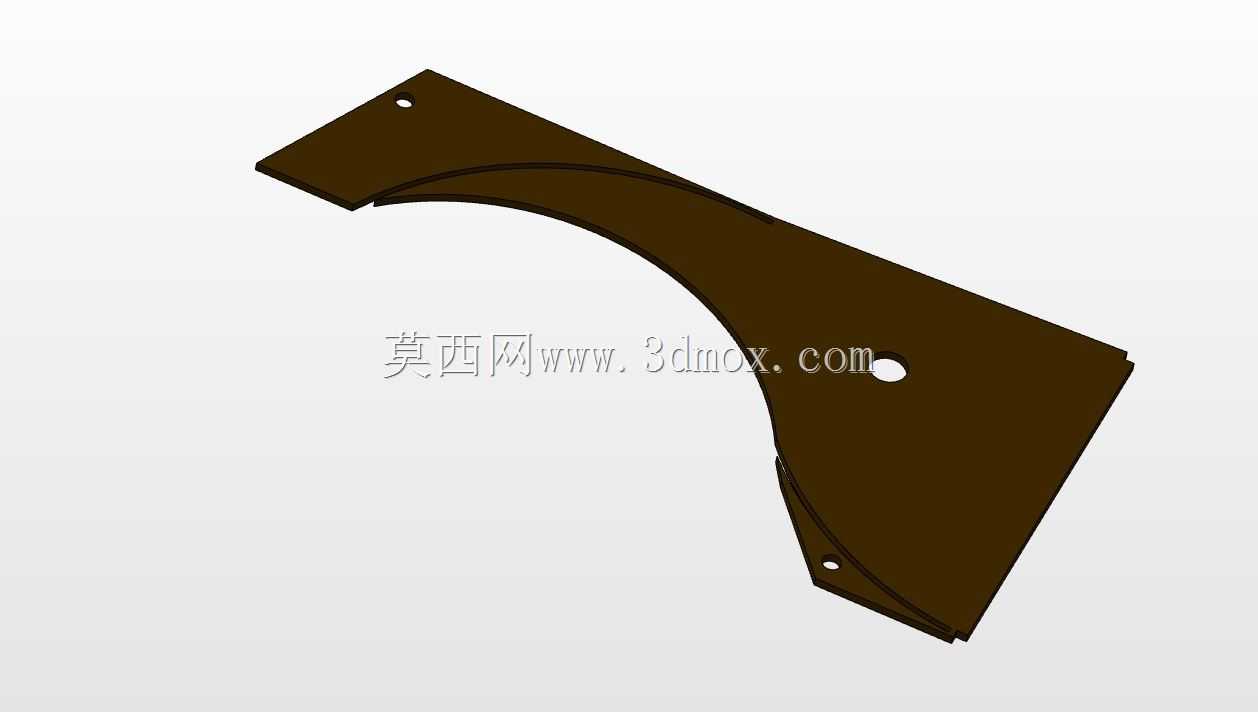

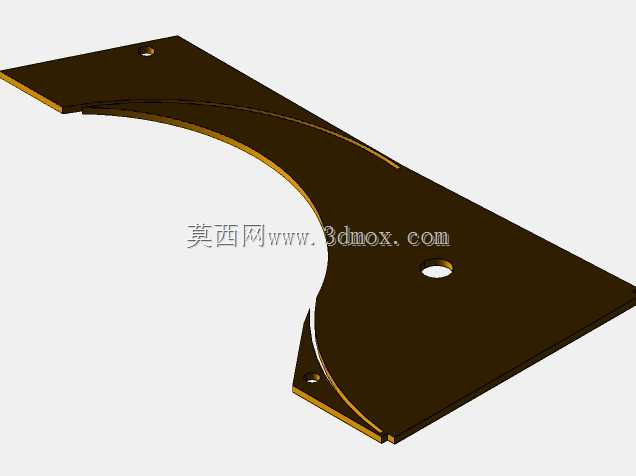

这款弧形板件是五千瓦横流式水轮机的核心过流导流构件，主要应用于小型分布式水力发电场景，适配山区溪流、小型灌区跌水、农村微水电站点位的低水头水力能量转换需求，能够在1.5-8米的低水头工况下稳定引导水流进入转轮区域，是保障小型水轮机水能利用效率的关键结构件。从实际用途来看，该构件承担着水流导向、流道约束、转轮侧部防护的三重作用，水流经过引水渠进入机组后，会顺着该弧形构件的曲面平滑改变流向，以适配横流式转轮的进水角度，避免水流直接冲击转轮端部造成的能量损耗与结构振动，同时该构件还能阻挡流道外的杂物进入转轮间隙，降低转轮卡滞、叶片磨损的故障概率。在功能特性设计上，构件采用大曲率平滑弧面过渡，曲面弧度完全匹配横流式转轮的进水切角，能够让水流以最优冲角进入转轮叶片流道，减少水流在导水区域的紊流、脱流损失；板体上预留的三个安装孔位分别对应上部机架固定位、中部侧支撑连接位、下部底架定位位，孔位位置经过受力校核，能够承受水流长期冲击带来的交变载荷，避免运行过程中构件移位变形；板件边缘做了折边强化处理，在不额外增加板厚的前提下提升了整体结构刚度，减少水流冲击下的板件振颤，降低机组运行噪音。从设计思路层面，这款构件完全围绕小型横流式水轮机的紧凑化安装需求展开，摒弃了传统大型水轮机导水机构的多叶片复杂结构，采用一体化弧形板结构实现导水功能，大幅降低了小型机组的零件数量与装配难度，更适合微水电项目的低成本建设与后期维护需求；曲面设计过程中反复调整弧段曲率，既保证水流导向精度，又控制构件整体外轮廓尺寸，避免不必要的材料浪费，同时兼顾了钣金加工的工艺可行性，能够通过数控切割、折弯成型快速完成加工，无需复杂的铸造成型工序，适配乡村小微项目的本地加工条件。在外形尺寸与安装边界上，该构件整体为扇形弧板结构，弧面曲率半径适配直径400mm级别的横流式转轮，安装后与转轮叶片端部的间隙控制在3-5mm，既不会因为间隙过大造成漏水损失，也不会因为间隙过小出现转轮擦碰故障；三个安装孔的孔距严格匹配对应功率段水轮机的机架安装点位，安装时无需对原有主机架进行二次打孔修改，可直接通过螺栓完成固定，构件整体外伸尺寸控制在机架侧方轮廓范围内，不会额外增加机组的整体安装占地，适配小型微水电项目狭窄的机房安装空间，也方便后期对构件进行拆卸清理、更换维护。
