带弧形凸台加强筋双层法兰连接座

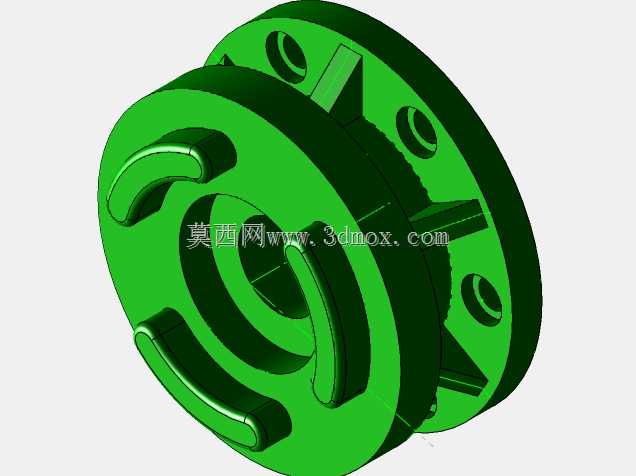

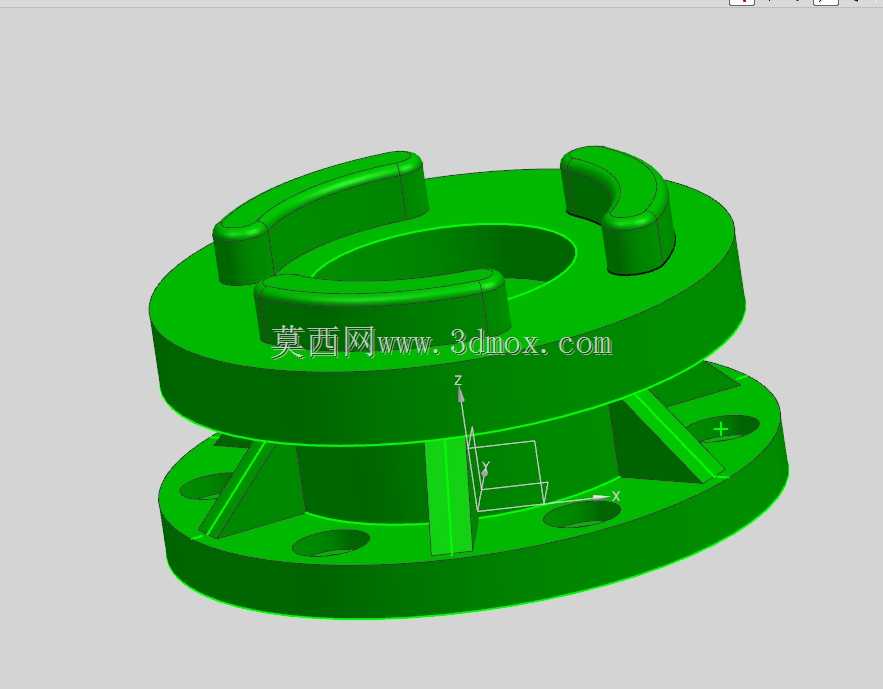

该零件为双层盘式法兰连接结构，主要应用于工业管路系统、传动设备支撑、模块化机架对接等场景，作为两段构件之间的定位连接载体，承担轴向载荷传递、周向定位防转、组件安装基准的核心作用，可适配中等载荷的静连接工况，也可在有小幅振动的设备连接部位配合防松紧固件使用，保障连接结构的长期稳定性。从结构设计来看，零件采用上下两层圆盘的主体构型，下层圆盘直径更大，沿周向均匀分布多个通孔，用于穿装螺栓完成与基座或对接构件的紧固连接，上下盘之间设置多道径向加强筋，筋板沿周向均匀排布，在不额外增加整体壁厚的前提下大幅提升结构的抗扭、抗弯刚度，避免受力时盘体出现形变翘曲，保障连接面的贴合精度。上层圆盘直径小于下层盘，盘面沿周向设置三个弧形凸起块，凸起块做了圆角过渡处理，既可以作为周向定位的卡位结构，与对接件的对应卡槽配合实现快速装配对位，防止连接后出现周向窜动，也能在凸起位置承受局部的接触载荷，避免盘面直接受挤压出现磨损。零件中心设置贯通的阶梯圆孔，可用于穿装传动轴、输送管路或者定位芯轴，孔壁与盘面保持较高的垂直度，保障装配后对接构件的同轴度要求。在安装边界层面，下层安装盘的通孔位置、孔径均按照通用法兰的安装规范做了适配设计，可与同规格的标准法兰盘直接对接，无需额外加工转接结构；上层弧形凸台的高度、弧度经过匹配设计，既保证卡位的接触面积足够，又不会占用过多上部安装空间，整体结构的轴向总高度控制合理，可适配安装空间紧凑的设备内部连接场景。设计过程中对所有棱边都做了圆角处理，既减少了应力集中风险，提升零件的疲劳强度，也避免装配过程中锐边划伤操作人员或对接密封件，整体构型兼顾了结构强度、装配便捷性与工况适配性，可广泛用于通用机械设备的连接部位。
