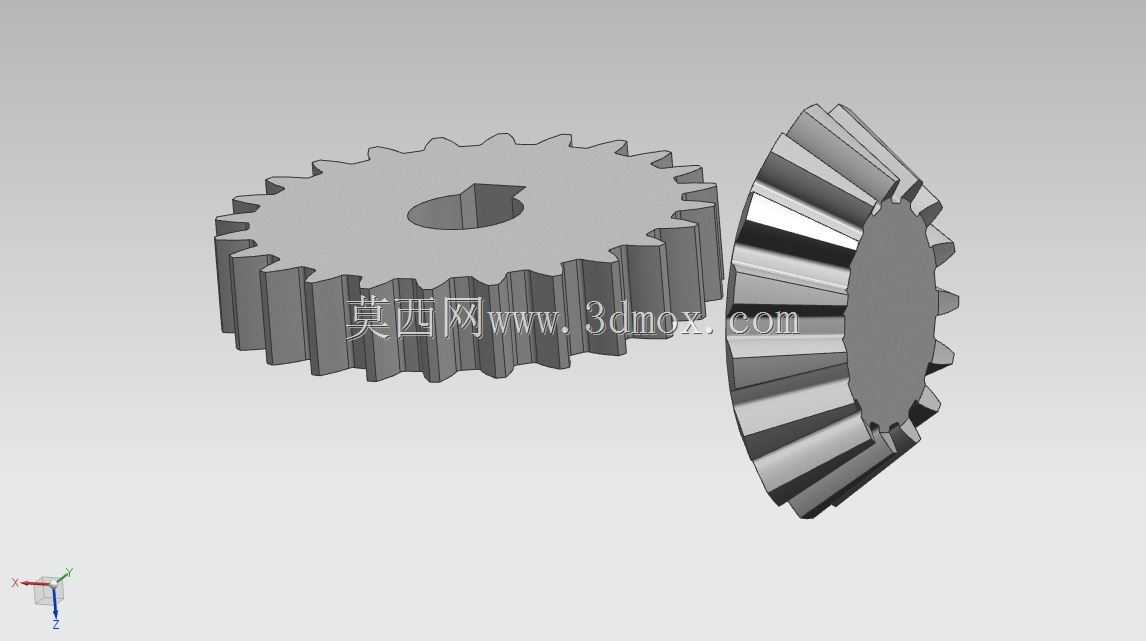

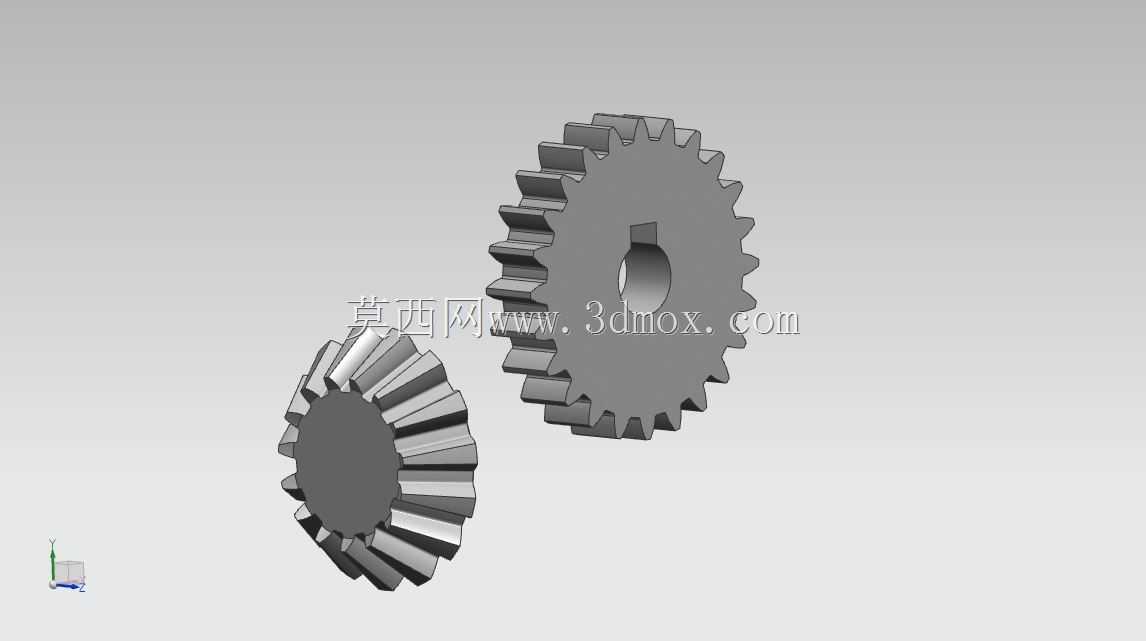

直齿圆柱与直齿锥齿轮组合传动结构

项目分类:3D模型 发布时间:2021-08-01 ID:218139
  • 直齿圆柱与直齿锥齿轮组合传动结构
  • 直齿圆柱与直齿锥齿轮组合传动结构
  • 直齿圆柱与直齿锥齿轮组合传动结构
  • 直齿圆柱与直齿锥齿轮组合传动结构

这套齿轮组合结构包含直齿圆柱齿轮与直齿锥齿轮两类核心传动零件,主要用于需要在相交轴间传递旋转动力、同时实现固定传动比转速变换的机械系统中,广泛适配轻工输送设备、小型农用机具、台式加工设备、自动化分拣线的动力传输单元,可在空间受限的安装腔体内完成平行轴与相交轴的动力转向传递,替代多组平行轴齿轮的冗余排布,有效压缩传动机构的整体占用空间。直齿圆柱齿轮部分采用标准渐开线齿形设计,中心开设带键槽的安装孔,可通过平键与动力输入轴实现周向固定,避免传动过程中出现轴与齿轮的相对滑转,齿顶与齿根的过渡圆角经过优化,可降低啮合过程中的应力集中,提升轮齿的抗冲击载荷能力,适合中低速、中等载荷的连续传动工况。直齿锥齿轮采用等顶隙收缩齿设计,轮齿沿锥面均匀分布,可与配对锥齿轮实现90度相交轴的动力传递,齿面啮合区域经过齿向修形,可补偿安装过程中微小的角度偏差,减少偏载导致的齿面异常磨损,延长零件的实际使用寿命。设计过程中首先根据目标传动系统的额定输入扭矩、目标传动比、输入输出轴的空间交角确定两类齿轮的模数、齿数、齿宽参数,再结合安装腔体的边界尺寸调整齿轮的轮毂厚度、安装孔直径,确保齿轮安装后不会与腔体内壁、相邻传动零件发生运动干涉。圆柱齿轮的轴向定位通过轴肩与轴用挡圈配合实现,锥齿轮的安装端面设置定位止口,可与输出轴的轴端台阶贴合,保证装配后两轮的节锥顶点重合,确保啮合精度。两类齿轮的齿顶圆、齿根圆尺寸均经过公差匹配,安装时预留合理的齿侧间隙,既可以避免热胀冷缩导致的轮齿卡滞,也能储存适量润滑脂,降低啮合过程中的摩擦损耗,适配脂润滑的免维护传动场景,无需额外设计复杂的油路润滑结构,降低整体传动单元的制造与维护成本。
