计算机机箱钣金外壳结构设计

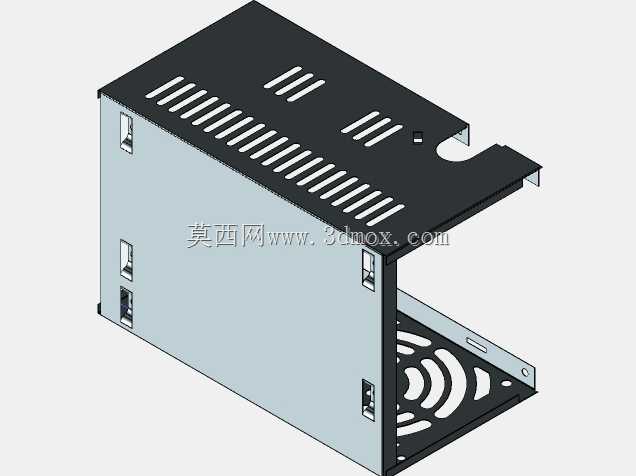

该钣金壳体主要应用于台式计算机、小型工控主机的硬件承载场景，作为核心硬件的防护与安装载体，承担着固定主板、电源、存储设备等核心电子元件，同时隔绝外部灰尘、磕碰损伤，引导内部气流完成硬件散热的核心作用。产品整体采用分体组合式钣金结构设计，主体由侧围立板、上盖板、底部承托板三个核心钣金件拼接组成，各部件之间通过预留的卡扣位与螺丝安装孔实现无焊接快速装配，既能够满足量产阶段的高效组装需求，也方便后续使用过程中的硬件拆装与维护检修。上盖板区域设计有多组平行排布的长条状通风散热孔，开孔方向顺着内部风道走向设置，能够在保证壳体结构强度的前提下，最大化提升通风面积，配合底部承托板上的涡旋状开孔结构，形成从下进风、上出风的完整散热风道，有效带走CPU、显卡等高热元件工作时产生的热量，避免硬件因积热出现性能下降或者运行故障。侧围立板上预留了多组标准接口的对位开孔与卡扣固定位，能够精准对应主板后置的USB、音频、视频输出接口位置，同时预留的扩展槽位可以满足不同规格显卡、扩展卡的安装需求，适配主流MATX、ITX规格的主板安装尺寸。底部承托板设置有凸起的支撑翻边与定位孔，既可以提升底板的抗形变能力，避免硬件安装后出现底板下弯的问题，也能够为电源、硬盘等部件提供精准的安装定位，减少装配过程中的对位调整时间。整体壳体的边缘全部做了折弯卷边处理，没有裸露的钣金锐边，能够避免装配和使用过程中划伤操作人员，同时折弯结构也大幅提升了整体壳体的结构刚性，减少运输和使用过程中受外力挤压出现的形变。壳体的安装边界充分考虑了标准机箱的机柜安装、桌面放置需求，外部尺寸适配常规台式主机的放置空间，底部预留的脚垫安装位可以搭配橡胶脚垫实现防滑减震，降低内部硬件运行时的震动传导与共振噪音。
