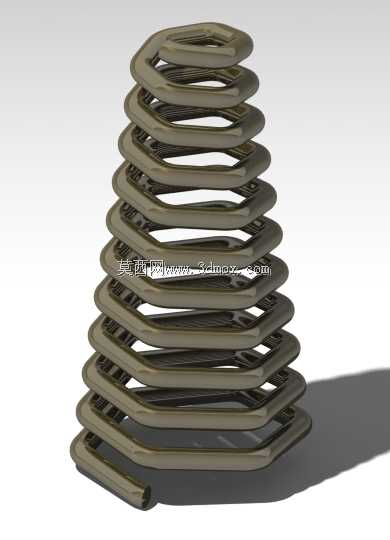

带7度拔模角六角锥形异形弹簧结构

这款六角锥形弹簧属于异形弹性五金元件，主要应用在空间受限、需要渐进式弹力输出的工业装配场景中，常见于小型机电设备的缓冲限位结构、精密工装夹具的压紧复位模块、消费电子类产品的按键回弹组件，以及部分需要非圆形截面适配安装位的专用设备减震部位，相比常规圆形截面的锥形弹簧，它的六角外形能够更好地匹配六角形安装槽位，避免弹簧在受压过程中发生周向转动偏移，提升装配结构的稳定性。从功能特性来看，这款弹簧带有7度的拔模斜角，整体呈上窄下宽的锥台形态，这种结构让弹簧在受压过程中能够实现刚度渐变的效果——初始压缩阶段刚度较低，弹力输出柔和，随着压缩行程增加，簧圈逐层叠合接触，刚度逐步提升，能够在有限的压缩行程内吸收更大的冲击能量，同时避免常规圆柱弹簧受压后容易出现的侧向失稳问题，六角形的簧圈截面也让弹簧叠合时的接触面积更大，应力分布更均匀，减少长期反复压缩后的局部疲劳变形，延长元件的使用寿命。在设计思路上，这款弹簧首先围绕安装边界做了适配优化，底部大端的六角轮廓可直接嵌入对应形状的安装沉孔，无需额外的定位结构就能完成径向固定，顶部小端的六角尺寸匹配被支撑部件的接触端面，保证施力点均匀分布不会出现偏载；7度拔模角的设定经过力学校核，既保证了锥度带来的渐进刚度优势，也避免锥度过大导致簧圈倾斜角度超标，造成压缩过程中的卡滞问题，簧丝的直径、圈距参数都按照等应力原则排布，让每一圈簧丝在工作状态下承受的弯曲应力趋近一致，最大化材料的利用率。从安装边界来看，这款弹簧的轴向安装空间需要预留出弹簧自由高度15%左右的余量，避免极限压缩时出现硬接触，径向安装位的六角形槽尺寸需要比弹簧对应位置的外轮廓大0.1-0.2mm，既给弹簧受压时的微小径向形变留出空间，也不会因为间隙过大导致弹簧晃动，安装时需要保证上下两端的接触面平行度公差在0.05mm以内，避免偏载造成簧圈局部受力过大出现断裂，在实际使用中，这类六角锥形弹簧还可以根据具体的载荷需求调整簧丝直径和圈数，适配从轻载电子按键到中载工装压紧的不同工况，相比普通圆柱压缩弹簧，它在相同安装高度下能够提供更长的有效压缩行程，同时渐进的弹力曲线也能让缓冲、复位的动作更平顺，减少设备运行过程中的冲击噪音。
