遥控赛车后减震强化支撑支座结构

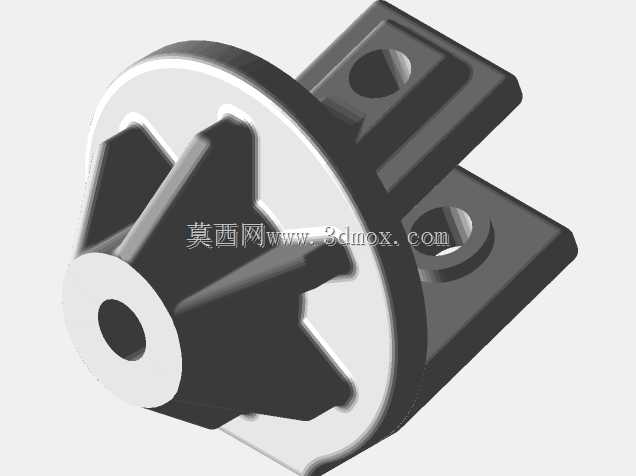

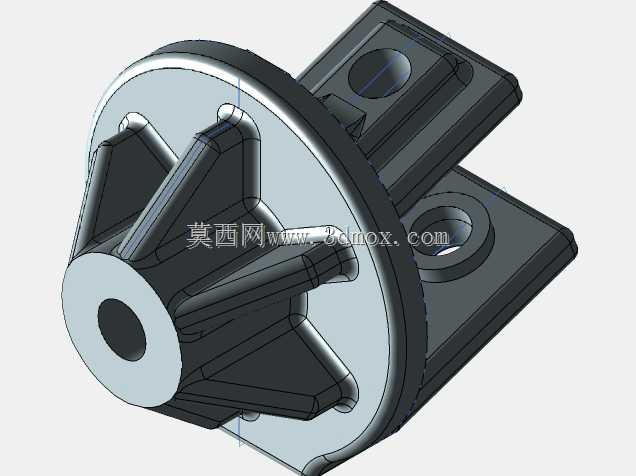

该零件为遥控模型卡车底盘后悬挂系统的核心连接支撑部件，主要应用于1/10比例后驱遥控体育场卡车的后减震器安装场景，承担着连接后减震器总成与底盘尾部安装位、传递减震载荷、约束减震器工作行程的核心作用，是RC模型越野行驶过程中缓冲路面冲击、保障后轮贴地性能的关键受力零件。在实际使用场景中，遥控模型卡车在飞跃落差、碾压碎石路面、高速过弯侧倾时，后减震器会承受来自后轮的高频冲击载荷与侧向扭力，原厂支座因结构单薄、加强筋布置不足，在反复冲击下极易出现根部断裂、安装孔开裂的问题，直接导致减震器定位失效，影响整车行驶稳定性与操控精度。该支座在设计过程中，针对原厂零件的失效痛点做了针对性结构优化：主体采用圆盘式承力基座搭配双侧安装耳板的结构布局，圆盘中心设置同轴通孔用于穿设减震器活塞杆定位衬套，圆盘周向均匀布置六条辐射状加强筋，筋条从中心轴套外壁一直延伸至圆盘外缘，同时筋条与后部的安装耳板做一体化圆滑过渡连接，彻底消除了原结构的应力集中死角；后部的安装耳板采用平行双板结构，两块耳板上分别设置同轴安装通孔，用于通过锁紧螺丝将支座整体固定在底盘尾部的安装凸台上，耳板与圆盘基座的连接位置额外增设了三角加强撑板，大幅提升了耳板承受侧向扭力的能力。从安装边界来看，圆盘基座的外径匹配对应型号减震器的下端安装座尺寸，中心轴套的内孔尺寸与减震器活塞杆衬套外径适配，保证减震器摆动时无卡滞；后部安装耳板的孔距与底盘尾部安装位的螺孔间距完全匹配，耳板的厚度适配底盘安装槽的宽度，安装后可完全贴合底盘安装面，无虚位晃动；整体结构的外形轮廓避开了后轮跳动的运动包络，不会在悬架压缩到极限行程时与轮胎、摆臂发生运动干涉。零件的所有棱边均做了小圆角过渡处理，既避免了应力集中提升结构强度，也减少了安装过程中锐边划伤的风险，整体结构在保证安装尺寸完全兼容原厂配件的前提下，通过优化筋条布局、增加连接位置的支撑结构，大幅提升了支座的抗冲击强度与抗疲劳性能，能够承受大强度越野场景下的反复冲击载荷，有效延长零件使用寿命，保障遥控卡车在复杂场地行驶时的悬挂系统可靠性。
