冲压机用长条形金属连接固定板材件

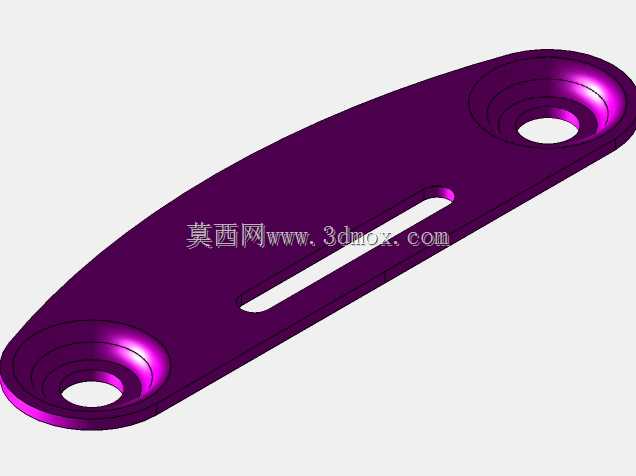

该零件为冲压设备配套使用的长条形金属连接板材，主要应用于冲压生产线的工位辅助连接场景，在冲压机的上下模架传动衔接区域、工位间工件导向定位结构中承担连接支撑与位置限定的作用，可配合冲头完成连续冲压作业中的部件位置固定，避免冲压过程中相关配合部件出现偏移错位，保障冲压作业的精度稳定性。从功能特性来看，该零件采用扁平长条形的整体构型，两端设置有沉头安装孔，可通过标准紧固件将零件两端分别固定在冲压设备的对应安装基座上，沉孔结构能够让紧固件安装后端面与零件表面齐平，不会突出零件表面干扰其他部件的运动轨迹；零件中部开设的长条形腰型孔，可在安装过程中根据实际装配需求微调固定位置，补偿安装基座的加工公差，同时也可作为小型冲压工件的导向滑槽，对输送过程中的薄型冲压件进行侧向位置限定，防止工件在工位转移时出现偏斜。在设计思路上，该零件整体采用等厚薄板构型，在满足结构强度要求的前提下尽可能降低零件自重，减少冲压设备往复运动过程中的惯性负载；两端的沉头孔做了同轴度公差约束，保障安装后零件的整体平直度，避免安装后出现翘曲变形影响装配精度；中部腰型孔的边缘做了圆角过渡处理，消除应力集中隐患，同时避免孔口锐边划伤输送过程中的工件表面，也能减少零件长期受交变载荷作用下出现开裂的风险。从安装边界来看，该零件整体为狭长型扁平结构，厚度适配常规冲压设备安装位的预留间隙，两端安装孔的中心距匹配常规中小型冲压机对应安装位的孔距规格，安装时仅需将零件平贴在安装基座表面，拧入对应规格的紧固件即可完成固定，不需要额外加工适配结构，可直接替换同规格的老旧磨损配件，降低设备维护的配件适配成本。零件整体表面做了光滑处理，无明显的凸起毛刺，在使用过程中不会积留冲压产生的金属碎屑，日常维护清理十分便捷，能够长期在冲压车间的多粉尘、交变载荷工况下稳定工作，为冲压作业的连续运行提供可靠的结构支撑。
