对称结构双轴联动机械传动曲柄构件

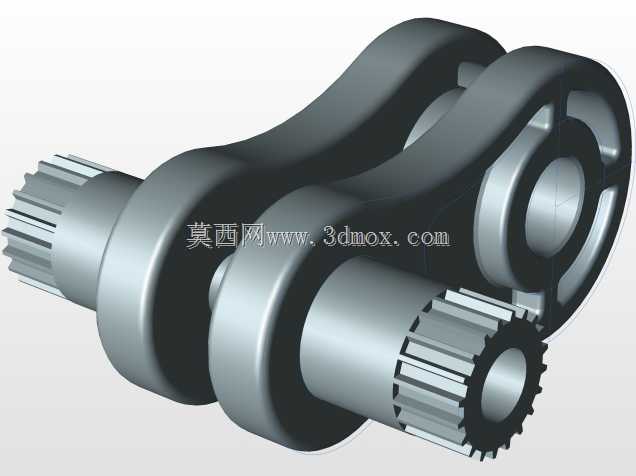

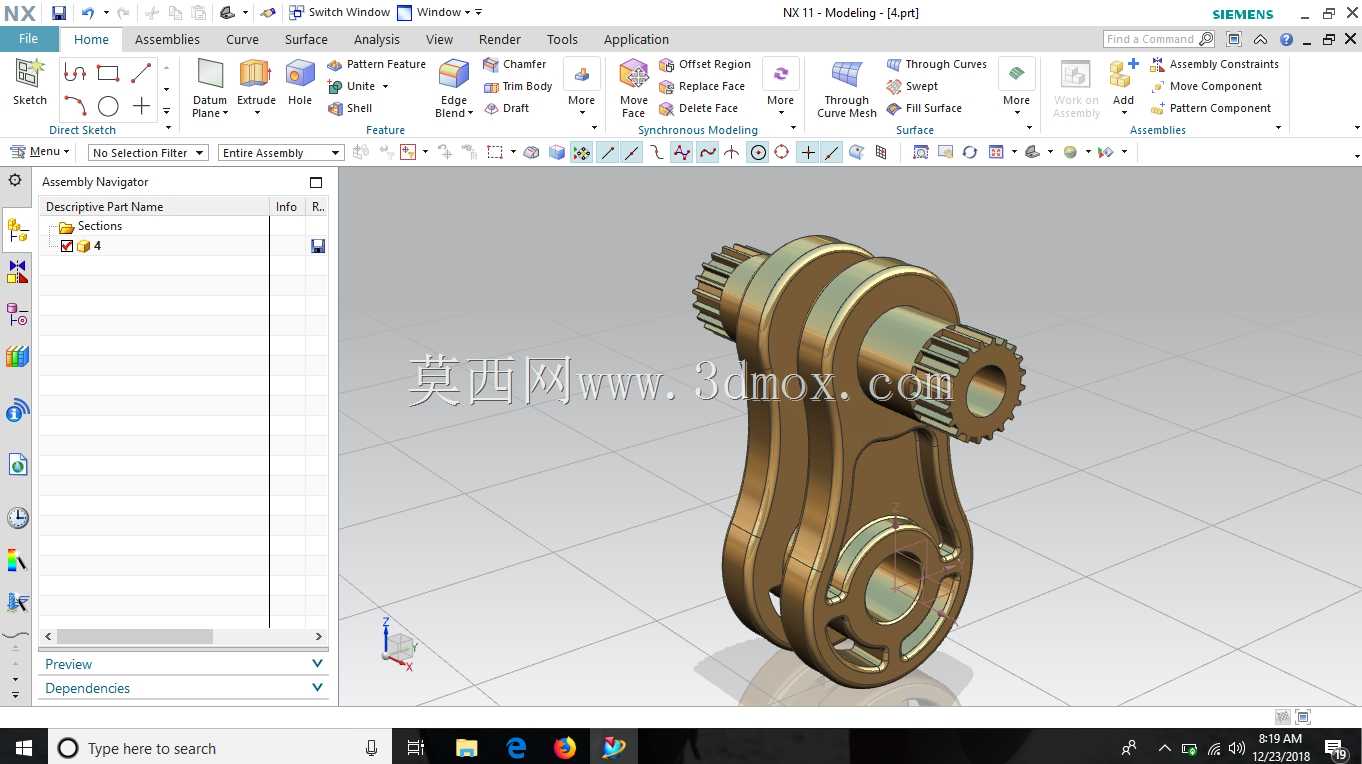

该对称结构传动构件主要应用于中小载荷的间歇式机械传动场景，常见于轻工自动化生产线的进给机构、小型农用机具的动力传递单元、以及专用设备的往复运动执行端，承担着将旋转动力转化为定角度摆动、或是在平行轴之间传递同步扭矩的核心作用，能够在紧凑的安装空间内实现稳定的动力换向与力矩传输，适配多类需要周期性往复动作的机械工位。从实际功能来看，该构件采用双侧对称的板体支撑结构，两端分别设置花键轴安装位与铰接孔位，上端的两个花键对接端可分别与动力输入轴、同步联动轴配合，通过花键齿的紧密啮合传递扭矩，避免传动过程中出现轴与构件之间的相对滑转；下端的铰接孔位可配套耐磨衬套与执行端摆臂连接，将轴体的旋转运动转化为摆臂的定角度往复动作，中部的镂空减重结构在不降低构件整体结构强度的前提下，有效降低了构件自身重量，减少传动过程中的惯性损耗，提升往复动作的响应速度。在设计思路上，该构件全程遵循对称受力的设计原则，双侧支撑板的厚度、轴孔的同轴度、加强筋的排布均完全对称，确保传动过程中两侧受力均匀，避免长期交变载荷下出现单侧应力集中导致的构件变形或断裂；花键轴位的齿形参数匹配通用标准花键规格，具备良好的互换性，无需定制专用连接轴即可完成装配；铰接孔位预留了衬套安装的台阶余量，可根据实际载荷工况选配铜基衬套或是滚针轴承，适配不同转速、不同载荷的使用需求。从安装边界来看，该构件整体轮廓为狭长型对称结构，安装时需保证上端两个花键轴的轴线平行度控制在公差允许范围内，下端铰接孔的轴线与上端轴系轴线保持平行，避免装配错位导致的传动卡滞；构件双侧外表面预留了足够的运动避让空间，摆动过程中不会与周边的机架、护罩等部件发生干涉，整体安装占用空间紧凑，可直接替换同规格的传统曲柄构件，无需对原有设备的安装位进行二次改造，适配性较强。构件的过渡位置均采用圆角过渡处理，既消除了加工过程中的应力集中隐患，也避免了装配调试过程中锐边对操作人员造成划伤，整体结构兼顾了传动强度、装配便捷性与使用安全性，能够在长期交变载荷的工况下保持稳定的传动精度，减少设备日常维护的频次与成本。
