带花键轴的异形偏心旋转传动构件

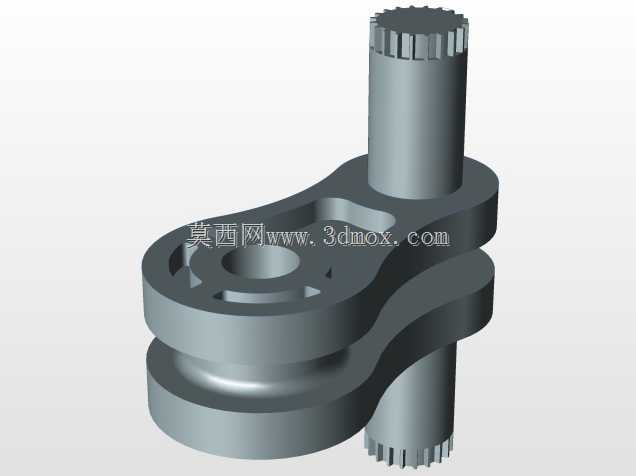

该旋转传动构件主要应用于中小功率的间歇回转传动场景，常见于轻工自动化输送线的分度驱动机构、小型包装设备的工位切换组件、精密机床的辅助进给传动单元中，承担着将连续回转运动转化为特定角度间歇摆动、或是在同轴输入输出间实现偏心距传动的核心作用，能够在紧凑安装空间内完成定角度的动力传递，适配多工位同步作业的设备传动需求。构件主体采用偏心式双层盘体结合贯穿花键轴的结构设计，上下两层盘体通过偏心凸台实现刚性连接，盘体上开设的异形减重槽在保证结构刚性的前提下有效降低了构件自身重量，减少回转过程中的惯量损耗，降低驱动端的负载压力。贯穿盘体的花键轴上下两端均加工有外花键齿，上端花键用于连接动力输入部件，可与配套的花键套实现无间隙配合，保证传动过程中的扭矩传递精度，避免回转间隙带来的传动误差；下端花键用于对接执行端组件，可直接连接工位转盘、摆臂等作业部件，减少中间传动环节的能量损耗。盘体侧面的弧形轮廓经过曲面优化，在回转过程中不会与周边安装座、相邻传动部件发生运动干涉，盘体中心的同轴基准孔可作为安装定位基准，装配时可穿过定位芯轴快速完成构件的同轴度校准，大幅提升装配调试的效率。从安装边界来看，该构件的轴向安装尺寸适配常规厚度的设备安装墙板，径向最大轮廓尺寸适配小型传动箱的内部腔体空间，安装时仅需在墙板上对应开设花键轴过孔与定位芯轴安装孔即可完成固定，无需额外设计复杂的安装支座。设计过程中针对偏心回转的动平衡问题做了结构优化，通过盘体上减重槽的位置与尺寸调整，将构件的质心偏移量控制在合理范围内，降低高速回转时的振动幅度，延长配套轴承的使用寿命；花键齿的齿形采用渐开线设计，齿面经过受力强化处理，能够承受持续交变扭矩的冲击，避免长期使用后出现齿面磨损、崩齿的问题。盘体与花键轴的连接位置采用大圆角过渡结构，减少应力集中现象，保证构件在频繁正反转的传动工况下仍具备足够的结构强度，不会出现连接位置断裂的失效问题。
