手动多路换向液压阀组结构三维设计

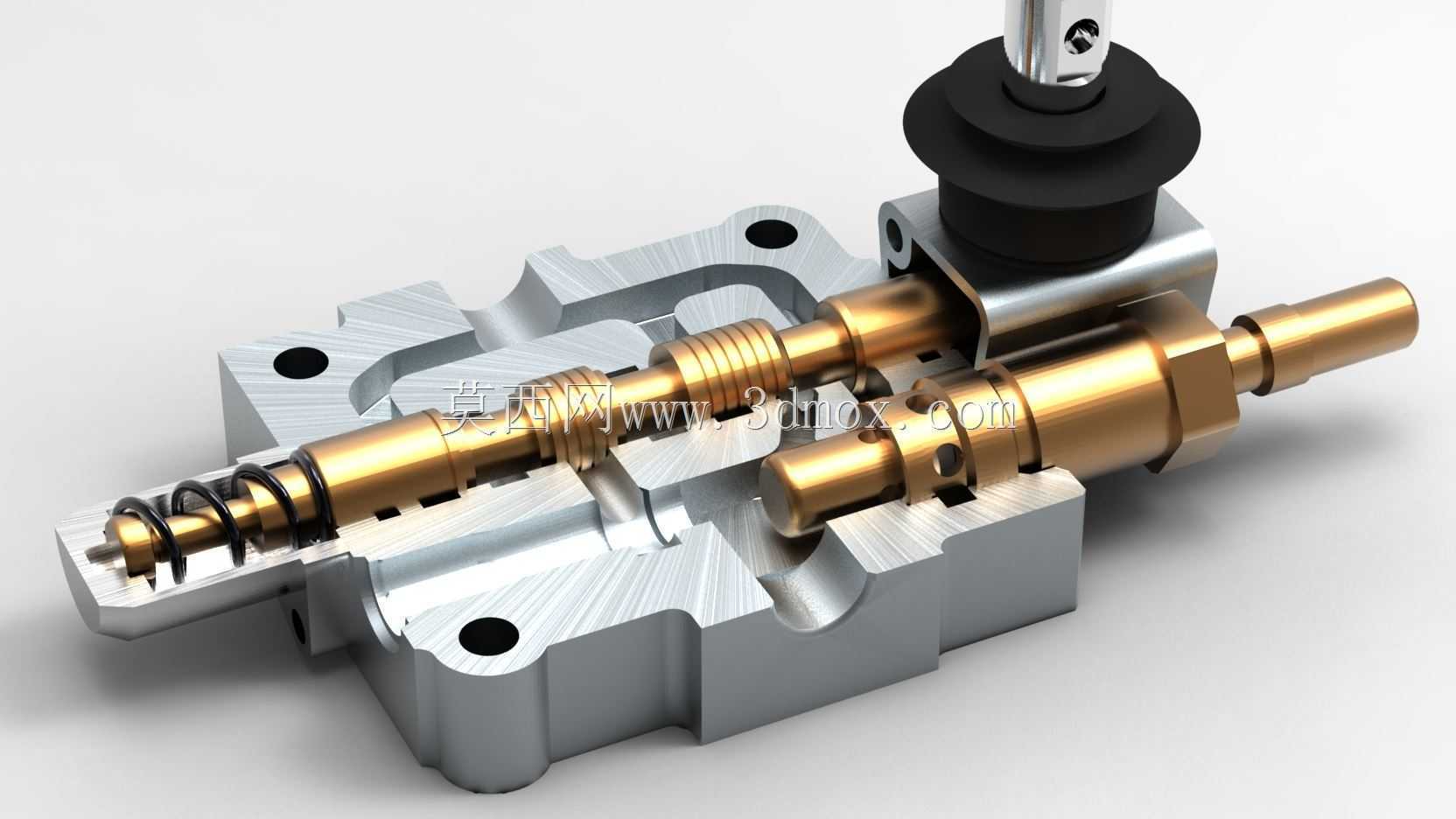

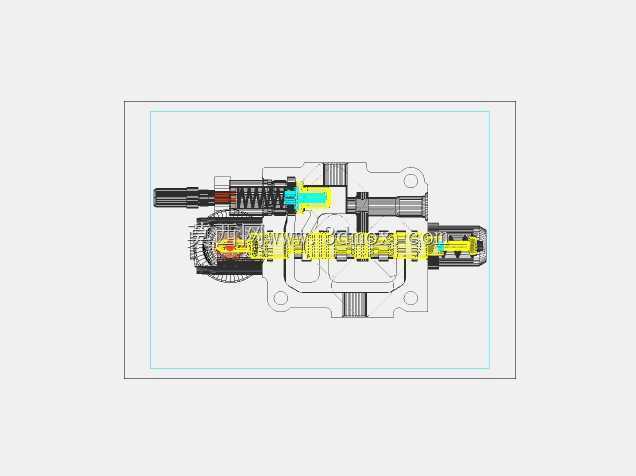

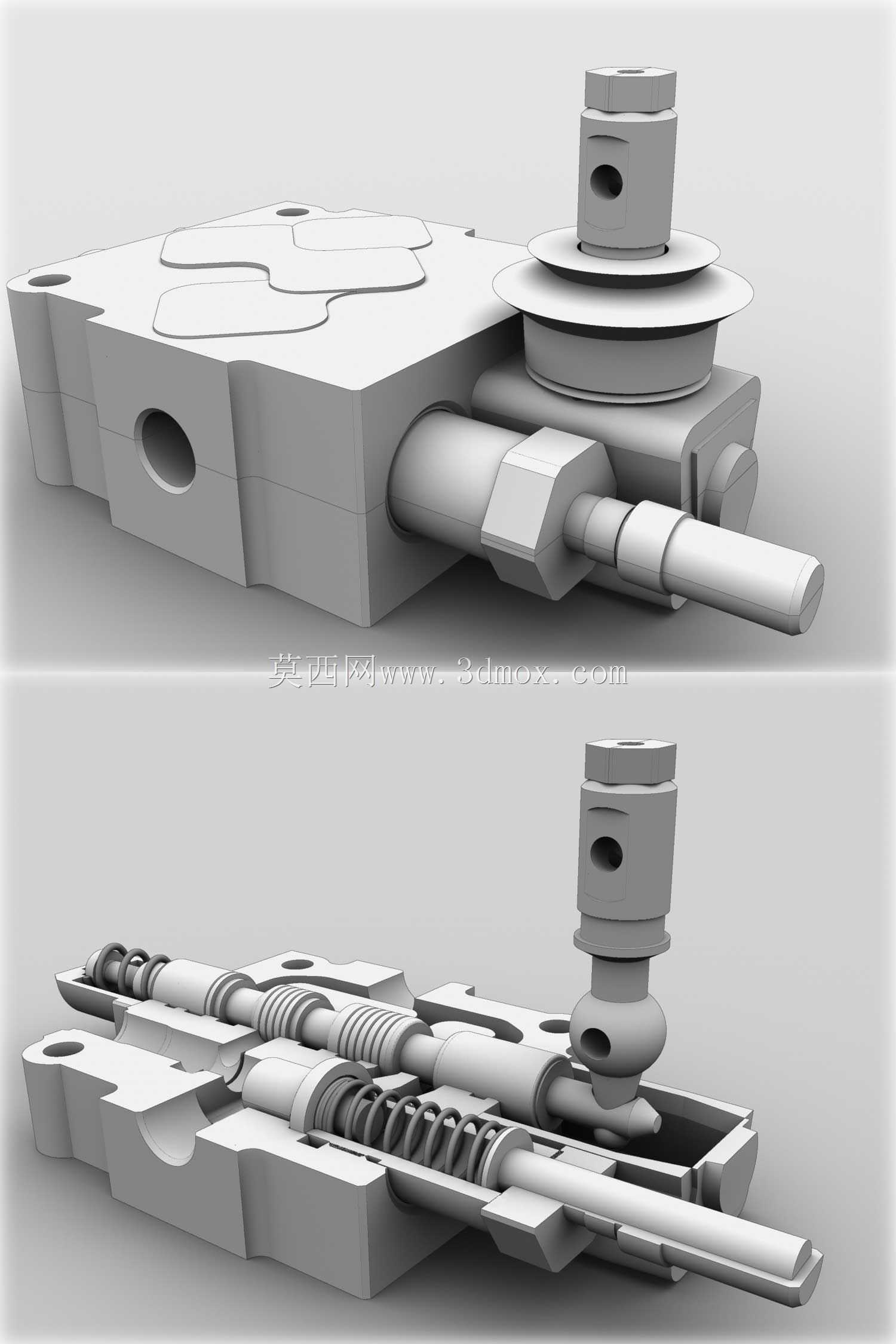

这款手动换向液压阀组的三维结构，完整还原了片式多路阀的内部装配关系，在中小吨位工程机械、小型农用机具、仓储手动液压搬运设备的液压回路设计中，这类阀组是核心的方向控制元件，主要负责切换压力油的流向，控制执行元件的伸缩、回转动作，也可通过阀芯的中位机能实现系统卸荷、执行元件锁止等功能。从结构设计来看，阀块采用锻造铝合金铣削加工成型，流道布局遵循最短路径原则，尽可能降低压力油在阀腔内部的沿程损失，主安装面预留的四个沉头安装孔，适配常见的10mm直径内六角螺栓，可直接固定在设备的液压阀组安装支架上，安装面的平面度设计要求控制在0.02mm以内，避免安装后阀块变形导致阀芯卡滞。阀芯采用多台阶轴式结构，表面做硬铬镀层处理，配合阀体内孔的珩磨加工，配合间隙控制在0.008-0.012mm区间，既保证阀芯动作的顺滑无卡滞，又能将内泄漏量控制在行业标准允许的范围内，阀芯上的多组环形节流槽，是经过反复调试匹配的，在换向过程中可以实现流量的线性渐变，避免执行元件出现突然启停的冲击，保护整套液压回路的元件不受压力冲击损坏。顶部的手动操纵机构采用橡胶防尘罩密封，可阻挡作业环境中的粉尘、泥水进入阀芯配合面，延长元件的使用寿命，操纵杆的摆动角度设计为左右各15度，符合一线操作人员的操作习惯，扳动的阻尼感通过内部的弹簧定位机构实现，每个工作档位都有清晰的到位反馈，避免误操作。内部的复位弹簧采用等节距圆柱螺旋弹簧设计，在操纵力撤除后可自动将阀芯推回中位，实现执行元件的停止动作，弹簧的预压缩量经过精准计算，既不会因为预紧力过大导致操纵费力，也不会因为预紧力不足出现阀芯无法可靠复位的问题。在建模过程中，所有配合面都预留了合理的公差带，装配关系完全按照实际生产的装配顺序搭建，可直接用于液压系统的装配干涉检查、作业动作模拟演示，也可作为液压类课程的教学演示模型，帮助初学者理解多路换向阀的工作原理与内部结构。
