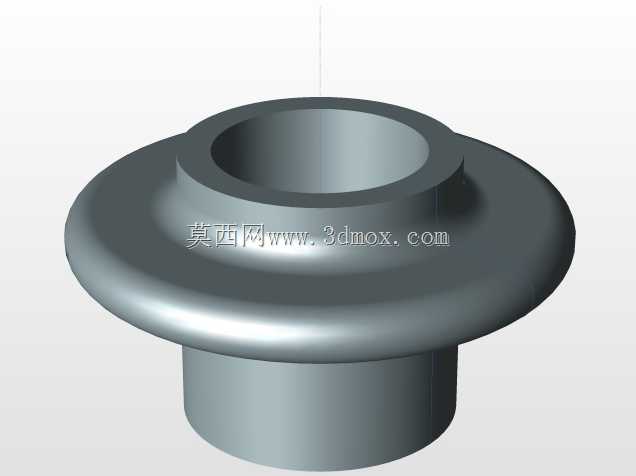

带法兰底座锥形中空连接接头

该零件为工业管路系统与设备支撑场景中常用的过渡连接构件，主要应用于低压流体输送管路的终端转接、小型工装夹具的定位支撑、气动系统的管路对接等场景，能够在不同管径的管路之间、设备安装面与外接管路之间实现稳定的结构衔接与介质导流。从实际用途来看，这类接头既可以作为流体通路的一部分，承担压缩空气、低压冷却水、润滑油脂等介质的导流作用，也可以作为结构支撑件，为小型传感器、管路固定支架、轻型执行元件提供安装定位的基座，在轻工机械、小型自动化设备、民用管路安装领域都有广泛的适配空间。在功能特性上，该零件采用上端等径圆柱接口、中部锥形过渡、下端宽边法兰底座的结构设计，上端的中空内孔直接连通上下端面，保证介质可以顺畅通过，接口外壁的等径圆柱面可以适配标准卡套、快插接头或者焊接连接工艺，满足不同安装场景的连接需求；中部的锥形过渡段采用平滑的曲面衔接，既避免了直角结构带来的应力集中问题，提升零件整体的结构强度，也能在介质流通时减少直角弯折带来的流阻，降低介质输送过程中的压力损耗；下端的法兰底座设计有更大的支撑直径，安装时可以通过底座端面与设备安装面完全贴合，配合螺栓穿过法兰上的预留安装孔实现牢固固定，相比直筒型接头拥有更大的接触支撑面积，能够承受更高的侧向载荷，避免管路受外力拉扯时出现接头松动、脱落的问题。在设计思路上，该零件优先考虑了安装稳定性与流通效率的平衡，整体采用轴对称结构设计，加工时可以直接通过棒料车削一次成型，不需要额外的铣削、钻孔工序，能够有效降低加工成本，适合批量生产；锥形段的锥度经过合理匹配，既保证了上下端直径差能够适配不同规格的外接部件，也避免锥度过大导致的零件壁厚不均问题，整个零件的壁厚保持均匀一致，在满足结构强度要求的前提下尽可能减少材料用量，降低零件自重。从安装边界来看，该零件的安装定位基准为下端法兰的底端面，安装时需要保证该平面与安装基面的平面度公差在合理范围内，避免安装后出现接头倾斜导致的密封失效问题；上端接口的同轴度与法兰底座保持一致，外接部件安装后不会出现偏心问题，能够保证管路对接后的直线度；法兰底座的外径大于中部锥形段的最大直径，安装时螺栓的操作空间充足，不需要额外预留过大的安装空位，能够在紧凑的设备安装空间内完成装配，适配小型设备内部局促的布局要求。
