紧凑型导线拼接快接连接器结构设计

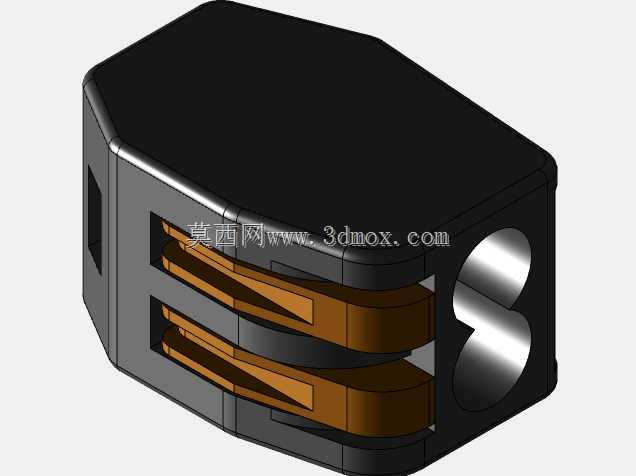

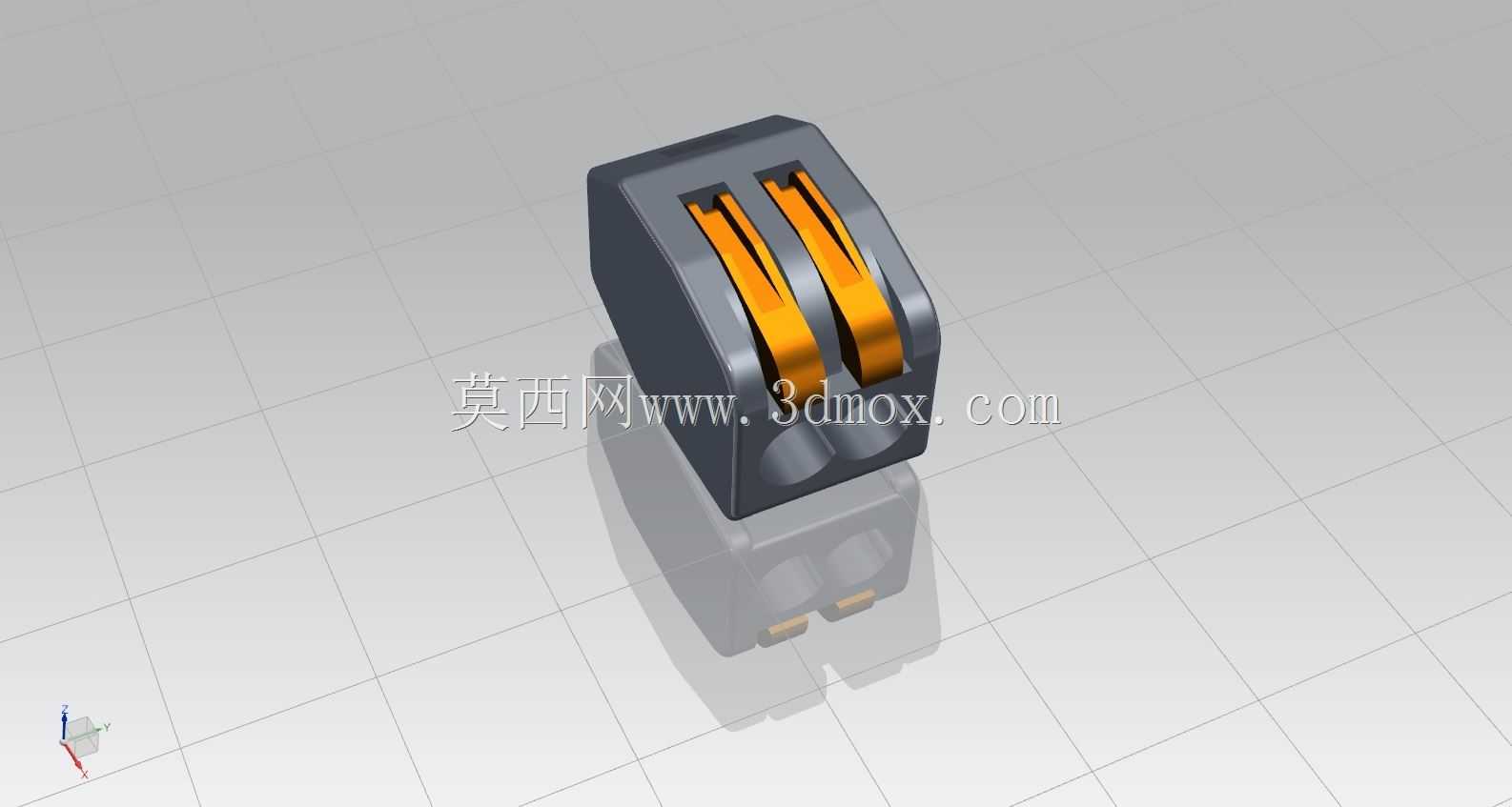

这款紧凑型拼接连接器主要面向低压电气布线场景设计，可广泛应用于工业控制柜内部接线、楼宇配电线路驳接、小型机电设备内部导线连接、家装照明线路分线等场景，能够替代传统的绞接搪锡、螺丝压接等接线方式，大幅降低现场接线的操作难度与工时消耗，同时提升线路连接的一致性与长期可靠性。产品采用双回路独立接线结构，单组单元可同时完成两路导线的可靠压接，相邻单元可通过侧边的拼接卡扣实现多组快速拼接，使用者可根据实际接线回路数量自由组合单元数量，无需额外配置固定导轨或安装支架，拼接后整体结构紧凑无松动，可直接塞入接线盒或控制柜的预留布线空间内。在功能设计上，连接器采用杠杆式锁止结构，接线时仅需向上扳动橙色操作拨杆即可张开内部的弹簧压片，将剥去绝缘层的导线端部完全插入接线孔后，向下扳回拨杆即可通过高弹性不锈钢压片将导线线芯牢牢压紧，压接力经过精准调校，既能保证对不同线径的铜芯导线都有足够的接触压力，避免长期使用后出现接触电阻过大、松动打火的问题，又不会因为压力过大损伤细软线芯。整个接线过程无需额外工具，徒手即可完成操作，后续线路检修维护时也可再次扳动拨杆快速拔出导线，重复使用不会降低连接可靠性。外形设计上采用方正的小体积造型，外壳采用阻燃级绝缘工程塑料注塑成型，表面做了哑光防滑处理，操作拨杆采用辨识度较高的橙色，与深灰色的主体外壳形成明显视觉区分，方便现场施工人员快速识别操作位置。产品的接线孔位于端面下方，拨杆操作区域位于端面上方，操作时不会遮挡导线插入位置，可直观确认导线是否插到底，避免虚接问题。安装边界方面，单组双回路单元的宽度仅适配常规接线盒的内部间隙，多单元拼接后整体宽度可根据回路数线性扩展，整体高度低于常规接线端子排的安装高度，可适配深度较浅的明装接线盒、超薄型控制柜的布线空间，外壳侧面预留的拼接卡扣采用过盈配合设计，拼接后相邻单元之间的缝隙小于0.1mm，不会出现积尘、进虫的问题，同时外壳的绝缘性能满足低压电气设备的安全要求，可在常规工业环境与室内家装环境下长期稳定使用，接线完成后整体的绝缘防护等级可满足直接触碰的安全要求，无需额外包裹绝缘胶带。
