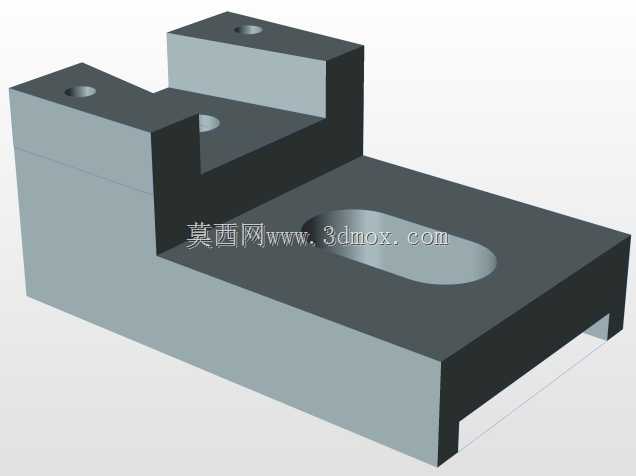

带腰型槽双凸耳定位安装基座

该安装基座是工业自动化生产线、小型工装夹具系统中常用的定位支撑构件，主要承担工件定位、部件承载、位置微调的核心作用，常见于电子元器件装配工位、小型零件检测工装、非标自动化设备的模组安装环节，能够为上方搭载的检测探头、小型气动执行件、定位挡块提供稳定的安装基准，同时适配小范围的位置调整需求，降低装配过程中的对位难度。从功能特性来看，基座主体采用一体化铣削成型的结构设计，整体刚性充足，能够承受常规工位下的静载荷与小幅振动载荷，不会在长期使用中出现形变偏移。基座上方设置的两处对称凸耳结构，每处凸耳都预留了同轴的沉头安装孔，可通过内六角螺栓将基座整体锁紧在设备台面或者型材框架上，沉孔设计能够让螺栓头完全没入构件表面，不会出现凸起干涉上方搭载部件的情况。基座平面中部开设的长圆形腰型槽，是该构件的核心调节结构，可配合螺栓实现上方搭载部件的横向位置微调，无需在安装时一次性对准固定孔位，大幅降低了装配调试的难度，同时腰型槽的边缘做了倒角处理，能够避免螺栓锁紧时应力集中导致的槽口开裂问题。基座前端的下凹缺口结构，是为了适配设备台面上的凸起导轨或者定位筋条设计，安装时可直接将缺口卡在台面定位筋上，实现快速预定位，减少安装时的调整时间。在设计思路上，该构件优先考虑了安装便捷性与结构刚性的平衡，整体壁厚均匀，没有出现壁厚突变的区域，既不会因为壁厚过薄导致受力形变，也不会因为壁厚过大造成材料浪费、整体重量超标。两处凸耳的高度经过匹配设计，刚好能够让锁紧螺栓的受力方向与基座主体受力面垂直，避免螺栓承受剪切力，提升连接结构的使用寿命。从安装边界来看，该基座整体为矩形块状结构，底部为全平面设计，能够完全贴合平整的安装台面，不需要额外加工避让结构，凸耳的外边缘与基座主体侧边齐平，不会占用额外的侧向安装空间，腰型槽的长度覆盖了常规工位调整所需的行程范围，能够满足多数小型工装的位置调节需求，整体外形没有尖锐外伸结构，在密集排布的工装工位中也不会与相邻构件发生干涉。
