增量式光学旋转编码器结构设计

这款增量式光学旋转编码器是工业传动系统中核心的角位移检测部件，广泛适配数控机床进给轴、伺服电机转轴、自动化生产线输送辊、工业机器人关节转轴、电梯曳引机等需要精准转速与转角反馈的应用场景，能够将转轴的机械角位移、旋转角速度转化为可被控制系统识别的脉冲电信号，为设备的闭环控制提供实时位置反馈，是保障运动控制精度不可或缺的传感元件。

从功能特性来看，该款编码器采用光电扫描原理工作，内部集成发光元件、码盘、光敏接收阵列与信号处理电路，转轴旋转时码盘随轴同步转动，透光与遮光区域交替经过光路，光敏元件将光强变化转化为周期性电信号，经过差分放大、整形后输出正交脉冲信号，可通过脉冲计数实现角位移测量，通过脉冲频率计算实时转速，同时支持正反转向判别，能够满足绝大多数工业场景下的运动检测需求，抗干扰能力强，信号输出稳定，适配多数主流运动控制器与伺服驱动器的接口标准。

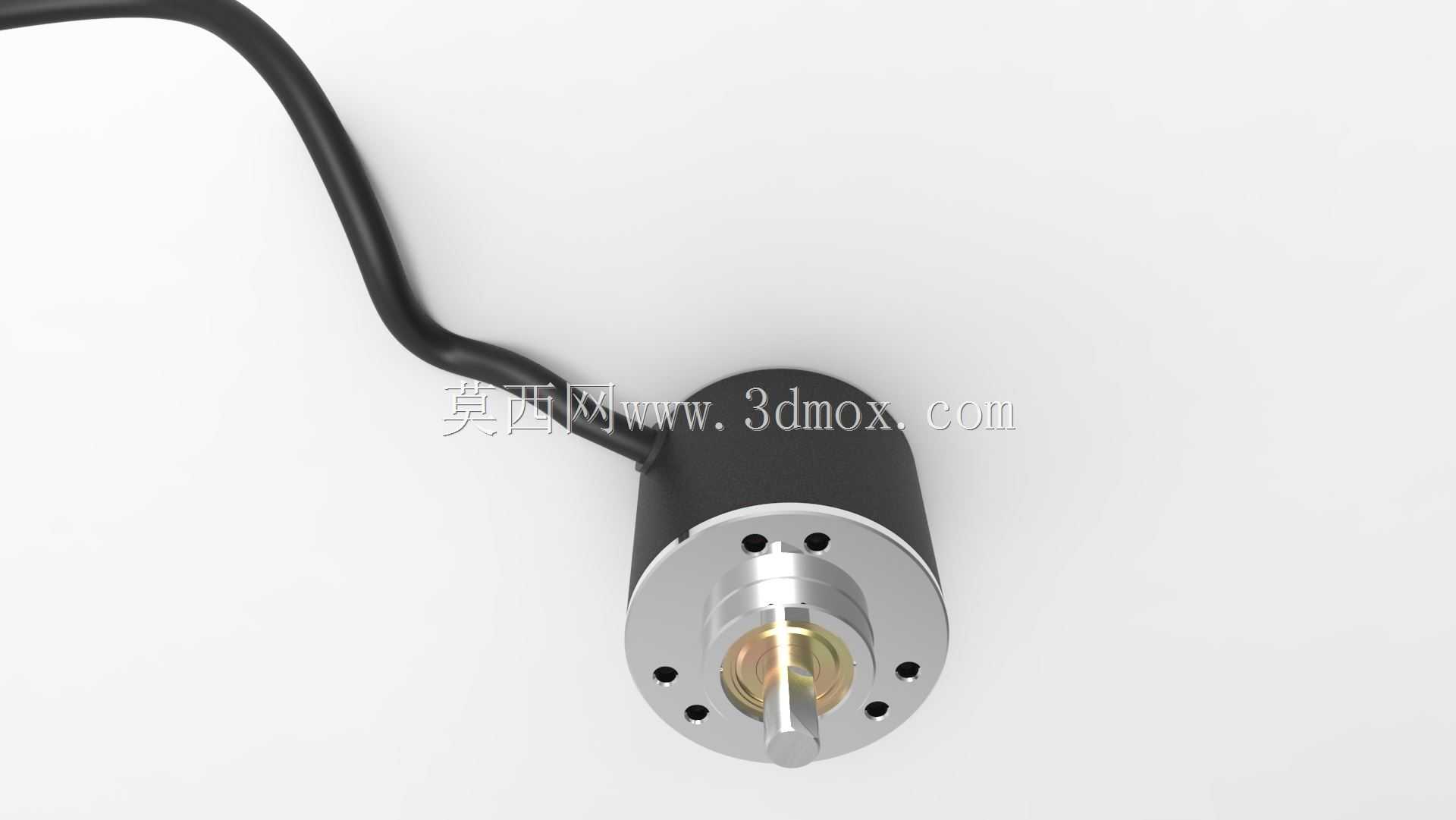

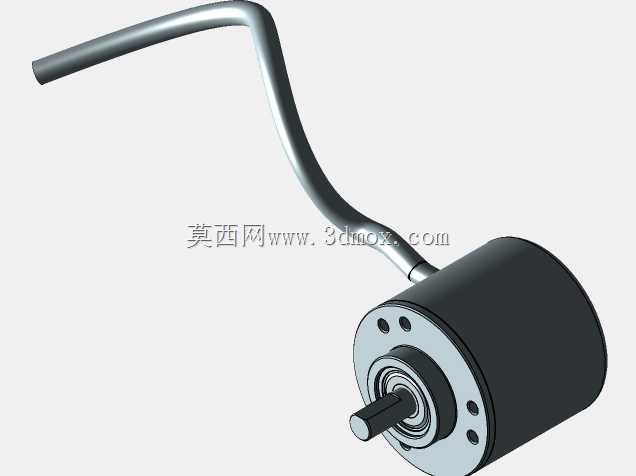

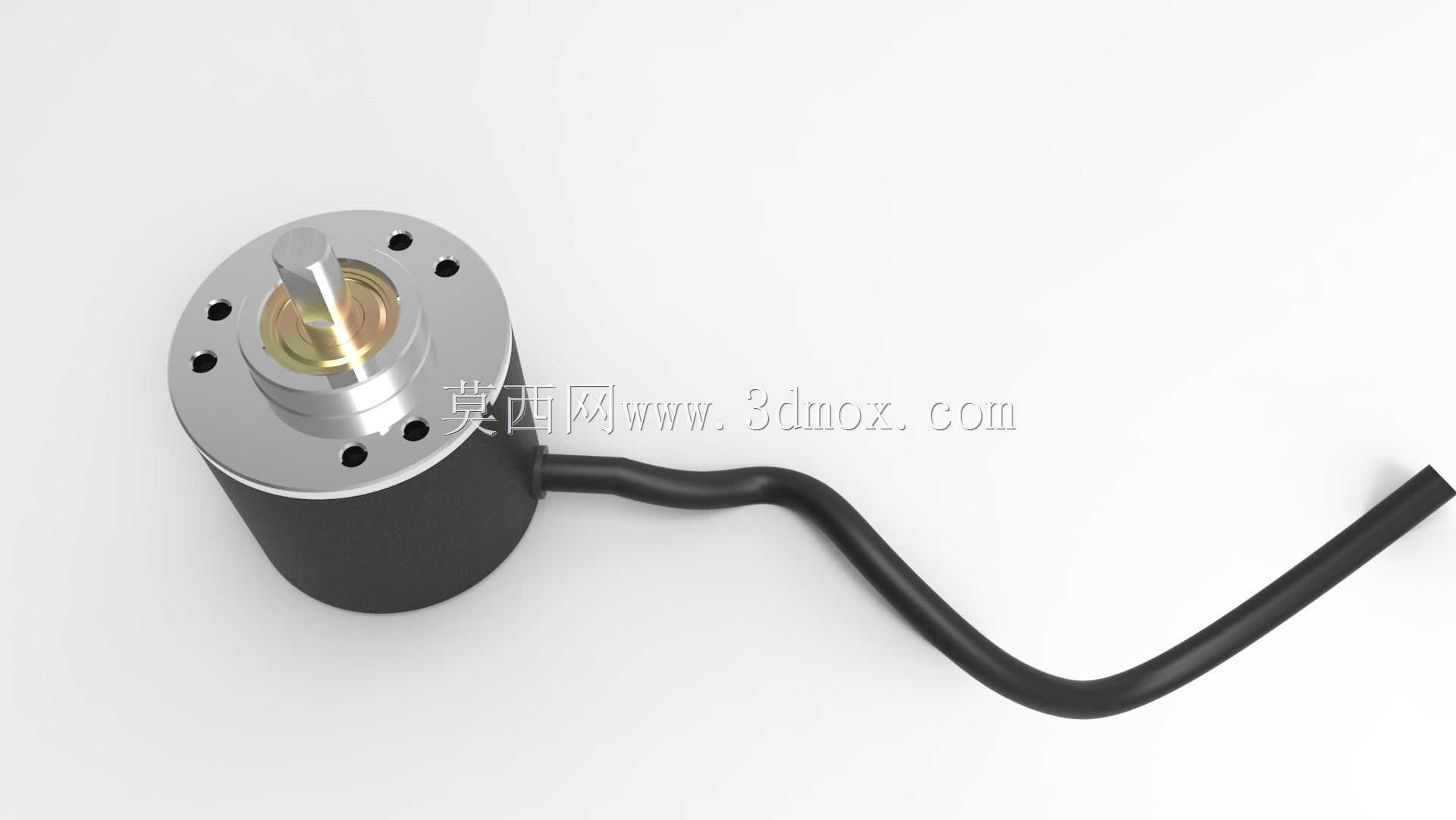

在设计思路上，这款编码器采用紧凑的圆柱形主体结构，外壳选用硬质金属材质加工，表面做氧化发黑处理，兼顾结构强度与电磁屏蔽性能，能够有效阻隔工业现场的电磁干扰，同时具备一定的防尘防溅能力，适配车间复杂的工作环境。出线端采用侧出柔性线缆设计，线缆选用耐弯折、耐油污的工业级护套材质，避免设备运行过程中线缆反复弯折出现断裂，同时可抵御车间切削液、润滑油的侵蚀，延长部件使用寿命。前端安装法兰采用标准圆形止口设计，法兰面均匀分布多个安装螺孔，能够与多数标准安装位直接适配，无需额外定制转接件。输出轴采用金属材质加工，轴端做平键定位结构，可与被测转轴实现可靠连接，避免高速旋转时出现打滑丢转的问题，保证检测精度。

从安装边界来看，该编码器主体直径适配主流的38mm规格安装尺寸，整体轴向长度控制在紧凑范围内，不会占用过多安装空间，可适配空间局促的设备内部安装场景。安装时需保证编码器轴与被测转轴的同轴度误差在允许范围内，避免偏心造成轴承受力不均，缩短部件使用寿命，同时需预留足够的线缆弯折空间，避免线缆过度拉扯造成接口松动。该编码器的安装方式支持法兰端面固定与伺服电机尾部集成安装两种形式，可根据不同设备的结构需求灵活选择，适配性较强。
