嵌入式两百万像素摄像采集模组结构设计

这款两百万像素摄像采集模组，是面向嵌入式视觉采集场景开发的小型化硬件单元，在工业视觉检测、智能终端外设、开源硬件开发、小型安防点位布设等场景中有着广泛的应用空间。在实际使用中，它可以作为核心图像采集部件，对接各类主控板卡完成画面捕捉、图像传输、视觉信号输入的功能，既可以搭配开源硬件平台完成DIY创意项目的视觉功能搭建，也可以集成到小型智能设备中作为前置采集端，完成二维码识别、物体轮廓检测、基础画面监控等常见任务。

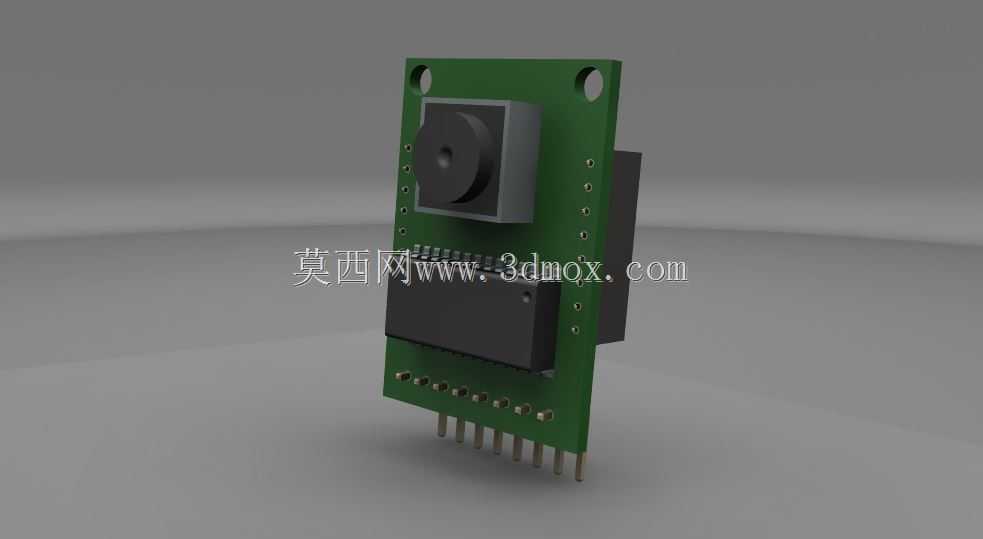

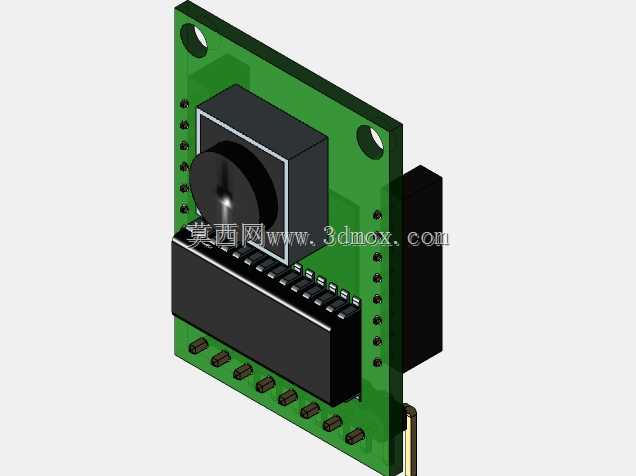

从功能特性来看，这款模组采用板载集成式设计，将光学镜头、感光芯片、信号处理电路、接插引脚全部整合在单块PCB基板上，省去了复杂的外接连线，用户只需要通过板边的直插排针就可以完成与主控板的电气连接，大幅降低了集成布线的难度。镜头部分采用定焦设计，适配近距离图像采集场景，不需要额外调整焦距即可获得清晰的成像效果，板身预留的两个固定安装孔，可以配合螺丝快速完成模组在设备壳体或者支架上的固定，避免使用过程中出现位置偏移影响成像精度。

在设计思路上，这款模组始终围绕小型化、易集成的核心目标展开，整体采用狭长型板卡布局，将镜头组件布置在板卡上部区域，下方预留充足的排针接线空间，既保证镜头视角不会被周边元件遮挡，也让接线操作有足够的操作空间，不会出现插线时误碰镜头的问题。板上元件全部采用贴片式焊接工艺，大幅压缩了模组整体厚度，背面的黑色补强元件既可以提升板卡结构强度，也能屏蔽部分外部信号干扰，保障图像信号传输的稳定性。

从安装边界来看，这款模组整体尺寸紧凑，板身宽度适配标准直插接件的安装间距，排针引脚采用通用间距设计，可以直接兼容市面上主流开源硬件的排针座接口，不需要额外制作转接线缆。安装时只需要预留出镜头前方无遮挡的视野空间，以及排针下方的接插高度，就可以顺利完成模组的装配，即使是内部空间局促的小型智能设备，也能轻松找到合适的安装位置。板身的安装孔位采用对称设计，既可以正装也可以根据布线需求调整安装方向，适配不同设备内部的走线布局，不会因为接线方向问题增加装配难度。
