倾斜触发式振动检测传感模块结构设计

该振动传感模块主要面向工业设备状态监测、安防入侵检测、智能家居异动报警、小型机电设备故障预警等场景设计，可精准捕捉设备运行过程中的异常振动、外力触碰、倾斜偏移等物理信号，将机械振动量转化为可被主控系统识别的开关量电信号，为各类监测系统提供可靠的前端感知输入。在工业场景中，这类模块可搭载于电机、泵体、传送带等运转设备旁，当设备出现螺栓松动、轴承磨损引发的异常振动时，模块可快速触发信号传递给上位控制系统，提醒运维人员及时排查故障，避免设备带病运行引发的生产事故；在民用场景中，该模块可集成到防盗报警装置、智能门窗、电动车防盗系统中，当监测到外力撬动、异常移动产生的振动时，即可触发报警回路，实现异动预警功能。

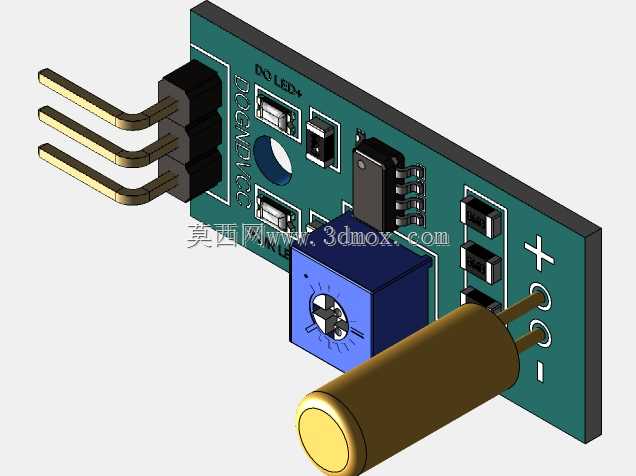

从功能特性来看，该模块采用滚珠式倾斜振动触发元件作为核心感知部件，搭配板载信号调理电路与灵敏度调节电位器，用户可根据实际使用场景的振动阈值需求，通过电位器调整触发灵敏度，既可以过滤设备正常运转产生的微小常规振动避免误触发，也可以调高灵敏度捕捉轻微的触碰异动，适配不同场景的检测需求。模块板载电源指示与信号触发指示LED，可直观显示模块供电状态与触发状态，无需外接额外检测设备即可快速判断模块工作状态，降低现场调试的难度。模块采用弯针排针作为信号输出接口，可直接插接在标准面包板或配套主控板上，也可通过导线焊接连接到定制化控制回路中，接线方式灵活，适配不同的集成安装需求。

在设计思路上，该模块采用一体化PCB集成设计，将感知元件、调理电路、调节元件、接口元件全部集成在一块小型PCB板上，整体结构紧凑，减少了外部接线带来的信号干扰与安装复杂度。PCB板上预留了标准安装孔位，可通过螺丝直接固定在设备壳体或安装支架上，安装固定方式简单可靠。核心振动感知元件采用卧式焊接固定在PCB板边缘，可最大化感知外部传递的振动能量，减少PCB板本身对振动信号的衰减；灵敏度调节电位器布置在PCB板靠近接口的一侧，调试时无需拆卸模块即可直接用螺丝刀调整电位器，操作便捷。

从外形尺寸与安装边界来看，该模块整体为长条形薄板结构，整体厚度较薄，排针采用弯角设计，可有效降低模块整体安装高度，适配空间受限的安装场景。模块的安装孔位间距符合小型电子模块的通用安装尺寸，可兼容市面上常见的小型传感器安装支架，安装时需注意将振动感知元件的轴向与待检测振动的主方向保持一致，以获得最佳的检测灵敏度，同时安装位置应远离强电磁干扰源，避免信号误触发。模块的接线端明确标注了电源正负极与信号输出端，接线时需注意电源电压匹配，避免过压损坏板载元件。
