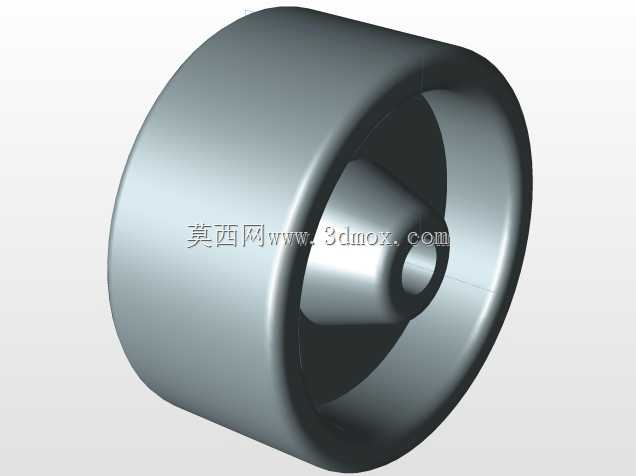

涵道式流体动力叶轮壳体结构

项目分类:3D模型 发布时间:2021-08-01 ID:218276
  • 涵道式流体动力叶轮壳体结构

该结构属于流体动力系统中的核心导流承载部件,主要应用在小型涵道动力装置、微型通风送风设备、低压流体输送单元以及小型无叶风扇的动力端结构中,在实际使用场景中承担着约束流体流向、整合叶轮输出动能、降低流体紊流损耗、隔绝旋转部件与外部接触的多重作用。从功能特性来看,该结构采用一体化回转式设计,外部为等直径圆柱筒身,内壁做光滑圆弧过渡处理,能够最大程度减少流体在腔体内流动时的沿程阻力,避免因内壁凹凸结构产生的涡流损耗,提升动力输出的整体效率;中心位置设置锥形导流头,能够将进入腔体的流体均匀导向四周的叶轮做功区域,避免流体直接冲击中心转轴部位产生乱流,同时锥形结构的曲面弧度经过匹配设计,可让流体以最优角度进入叶轮做功区间,降低入口处的流体冲击噪音。从设计思路层面,该结构充分考虑了回转类零件的加工与装配特性,整体采用同轴度优先的设计逻辑,外部筒身的圆柱度、中心导流锥的同轴度、腔体内部的安装定位面都以同一根中心轴线为基准,既方便后续通过车削工艺完成实体零件的加工,也能保证装配时叶轮与腔体的间隙均匀,避免出现旋转擦碰的问题。筒身的一端设置有内嵌式安装台阶,可直接与动力端的电机安装座配合定位,不需要额外设计转接法兰,减少了装配环节的零件数量;另一端做外翻式圆角处理,能够降低流体出口处的边缘剪切噪音,同时避免尖锐边缘带来的装配安全隐患。在外形尺寸与安装边界上,该结构整体为纯回转体构型,最大外圆直径为筒身外径,整体轴向长度与外圆直径保持适配的比例关系,安装时仅需要保证中心轴线与动力输出轴线重合,径向不超出筒身外圆范围,轴向预留出导流锥到叶轮安装位的安全间隙即可,不需要额外的避让空间,能够适配多种狭小安装空间内的流体动力单元集成需求,在小型送风设备、微型涵道动力装置、桌面级流体实验设备中都能直接适配使用。
