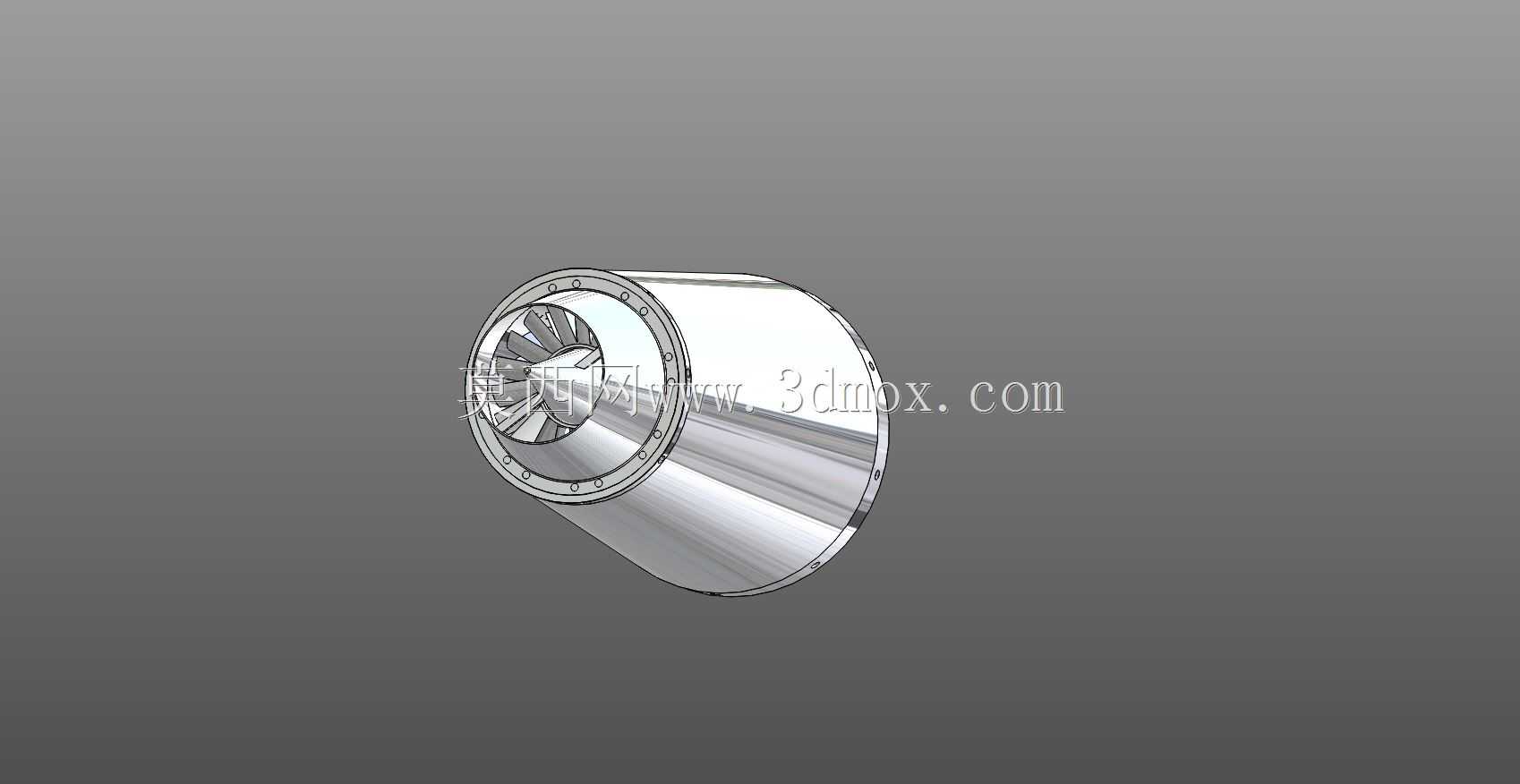

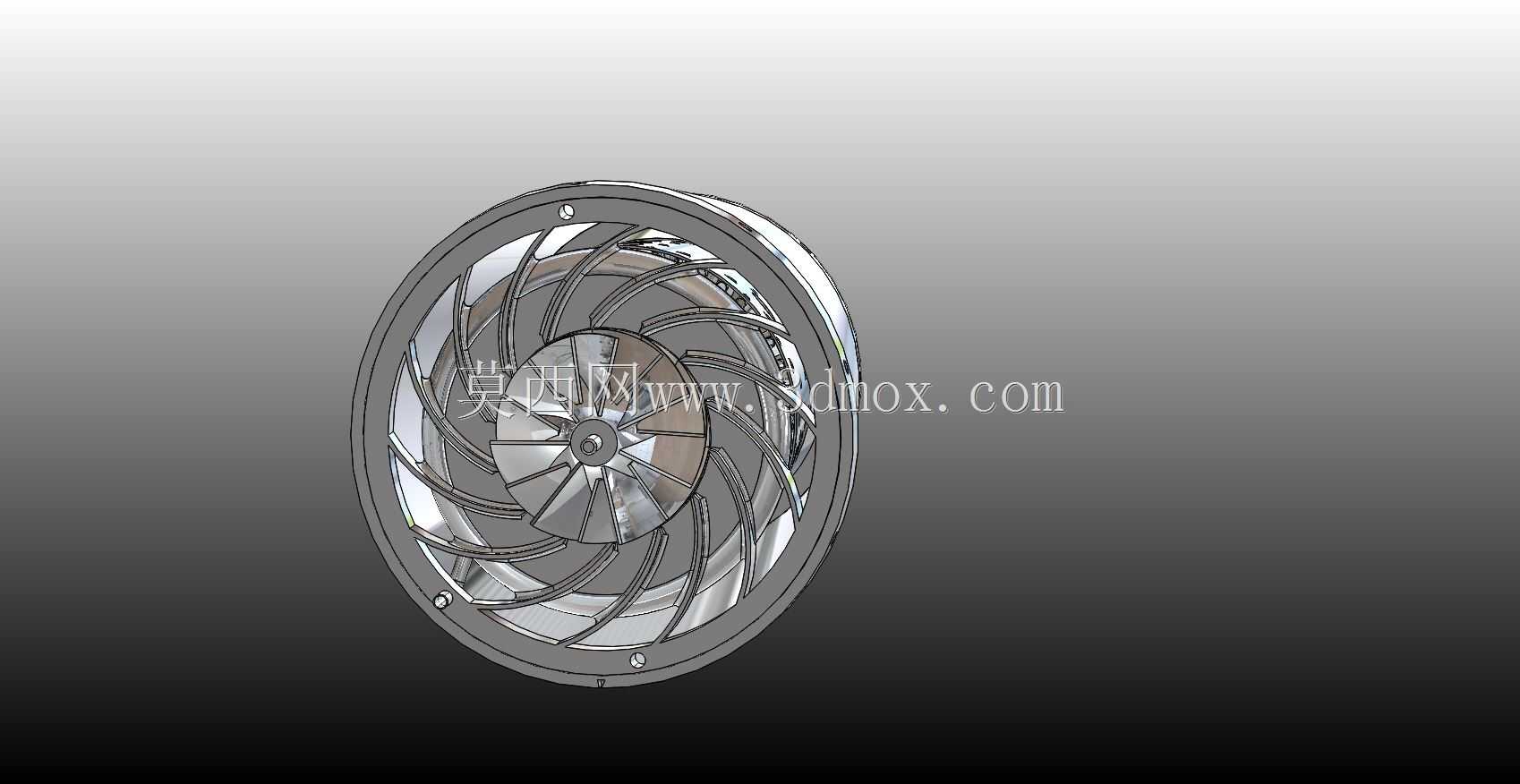

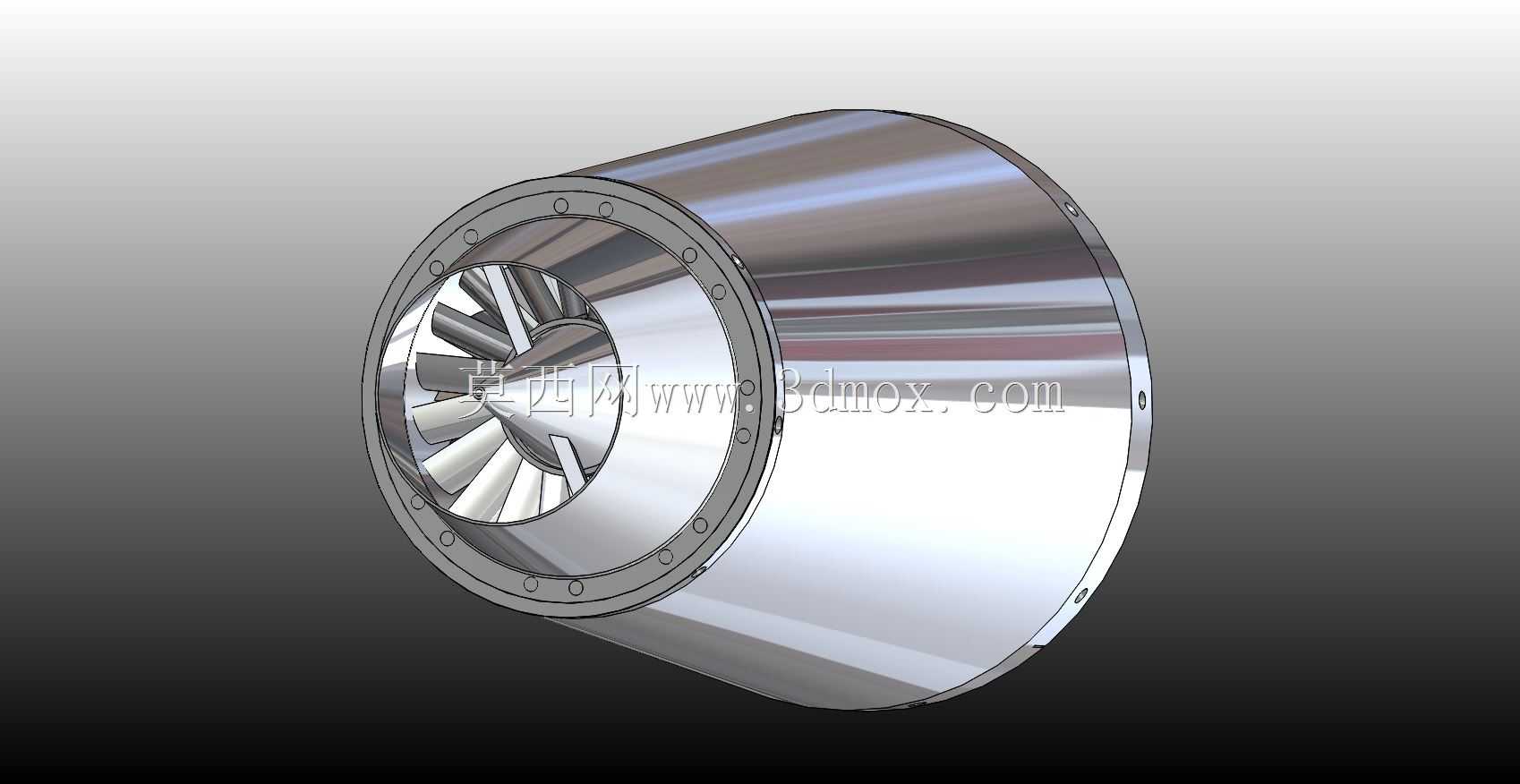

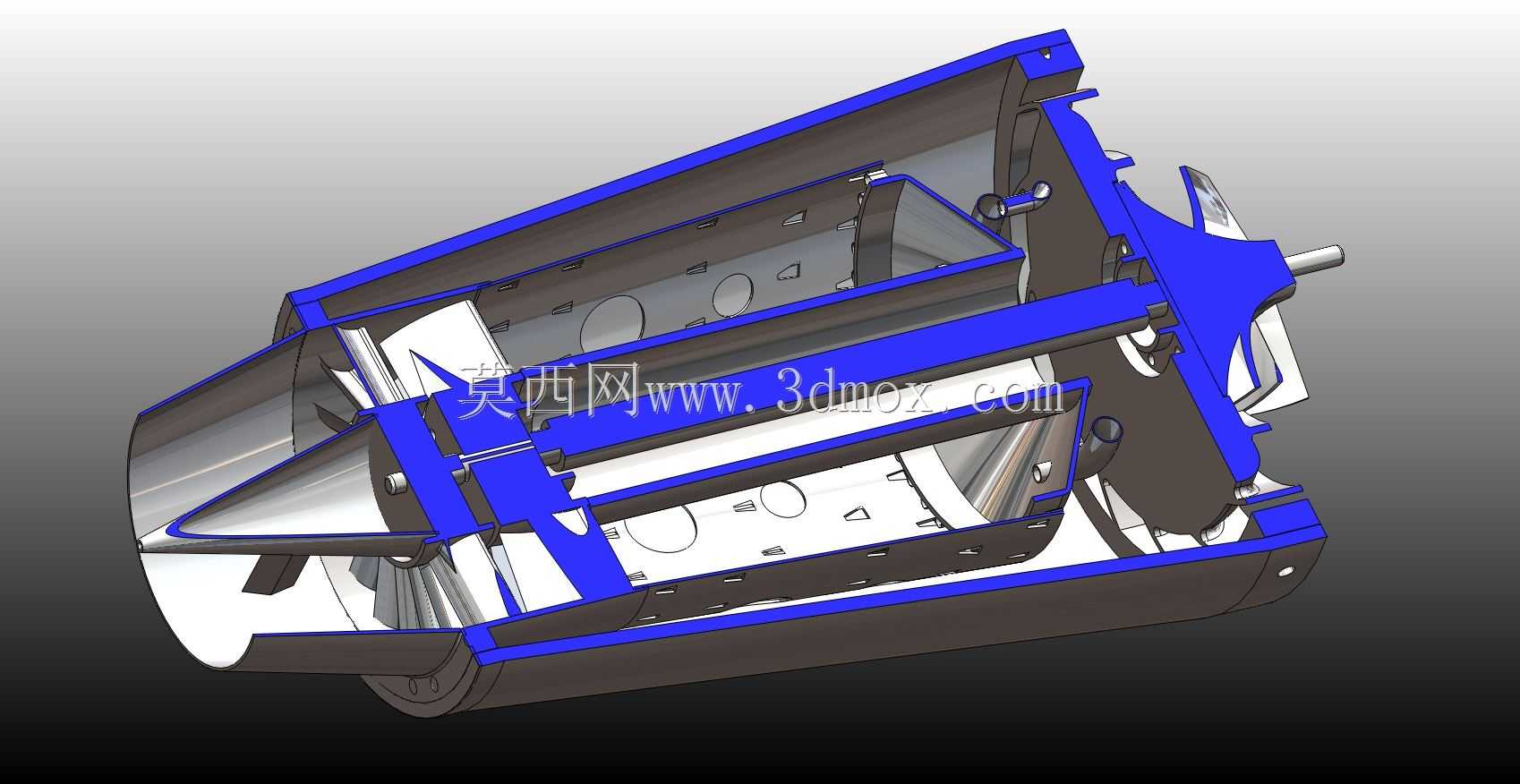

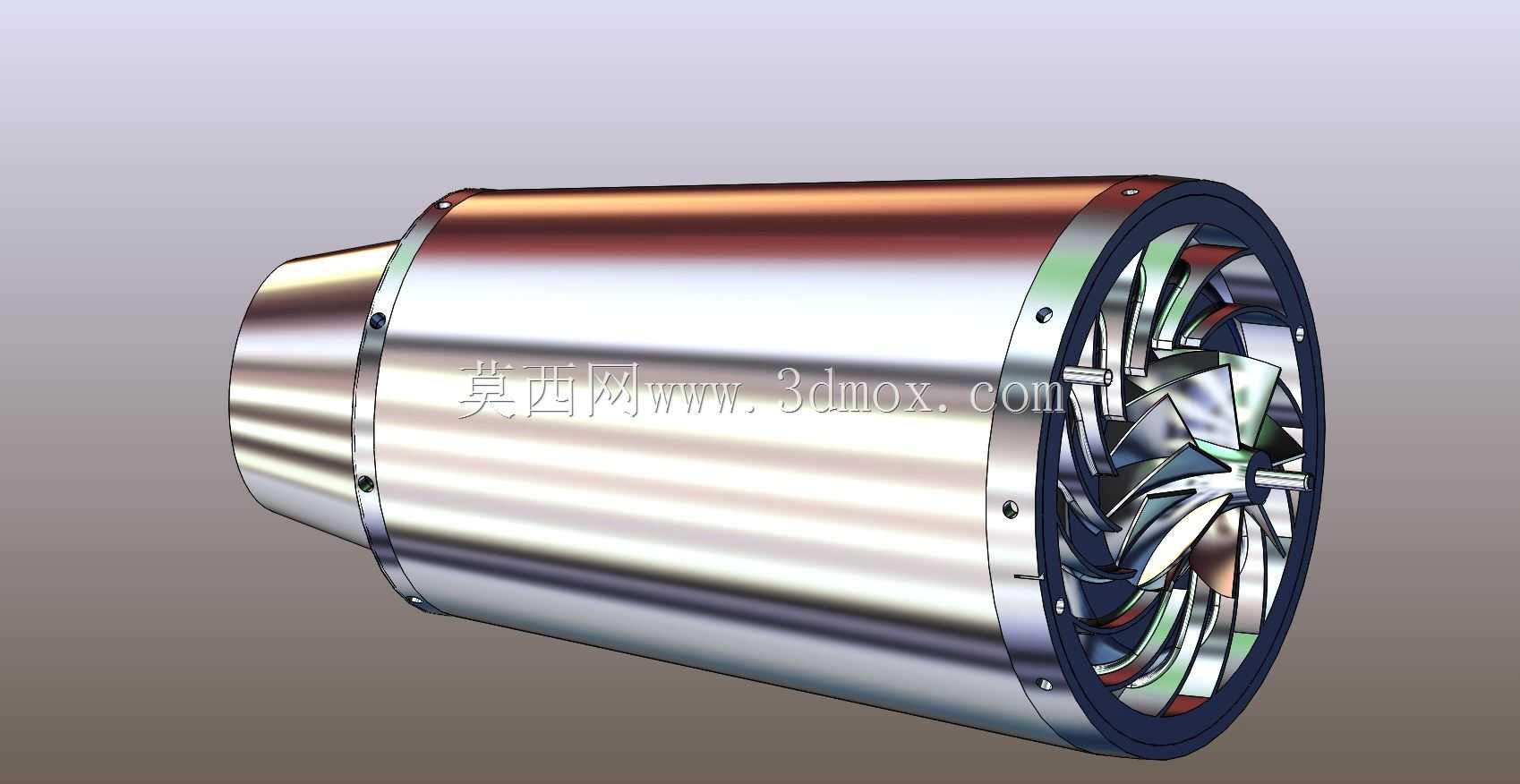

金属法兰式内置导流叶轮筒体结构

该结构件主要应用于流体输送系统、通风排风管路、工业涡轮增压配套管路以及部分需要整流导流的工业管道场景中，作为管路中段的整流导流核心部件使用，能够对进入筒体的流体进行导向梳理，降低管路内的紊流、乱流现象，减少流体在管路传输过程中的压损与能量耗散，提升整个流体系统的运行效率。从实际用途来看，这类带内置导流叶轮的筒体结构，既可以作为通风系统的导流整流段，安装在风机进出口位置梳理气流，降低风机运行的气流噪音与振动，也可以作为流体管路的稳流段，安装在流量计、调节阀等精密管路元件的前端，为这类元件提供流态稳定的介质输入环境，保障元件检测、调节的精度，部分工况下也可作为小型涡轮发电装置的外壳导流段，引导介质精准冲击叶轮实现能量转换。在功能特性上，该结构采用一体化筒体设计，一端为带均布安装孔的法兰连接端，能够通过螺栓与相邻管路或设备实现紧密对接，保证连接位置的密封性能与结构强度，避免介质泄漏；筒体内置的曲面导流叶轮采用流线型叶片设计，叶片曲面经过弧度优化，能够顺着介质流动方向逐步引导介质调整流向，不会产生突兀的流向折转，最大程度降低介质流经时的阻力损失，同时叶片与筒体内壁采用满焊固定结构，保证叶轮在高速介质冲击下不会出现移位、变形，整体结构采用金属材质打造，表面做抛光处理，既能够降低介质与壁面的摩擦阻力，也具备优秀的抗腐蚀、抗磨损性能，能够适配多数工业流体介质的传输需求。在设计思路上，该结构优先考虑流道的顺滑性，筒体整体采用等径圆柱结构，内壁无凸起、无台阶，避免介质在筒体内形成涡流死角；法兰端的安装孔采用圆周均布设计，能够适配标准规格的对接法兰，降低现场安装的适配难度；内置叶轮的叶片数量、安装角度经过流场仿真优化，在保证导流整流效果的同时，尽可能减小对介质通流面积的占用，避免造成管路通流能力下降；筒体另一端采用平口设计，既可以对接焊接管路，也可以搭配快装接头实现快速连接，适配不同的安装场景需求。在外形尺寸与安装边界上，该筒体的法兰外径大于筒身外径，安装时需要预留法兰螺栓的操作空间，筒身整体为规则圆柱结构，无外凸部件，安装时仅需要保证筒身轴线与管路轴线重合即可，不需要额外预留侧向的操作空间，整体长度适配标准管路段的安装尺寸，能够直接替换同规格的普通管路段，不需要对原有管路进行大幅改造，安装适配性较强。
