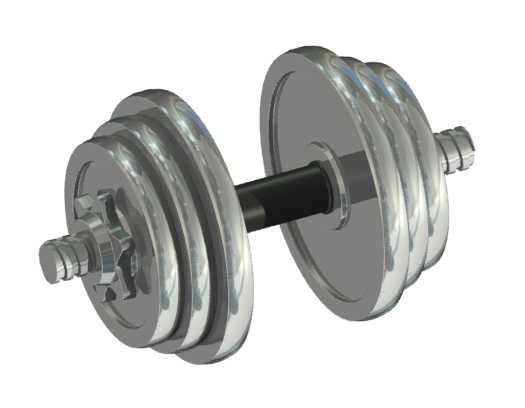

可调节重量式镀铬健身哑铃结构设计

本作品为可调节重量的健身哑铃三维设计模型，建模过程严格遵循真实商用可调节哑铃的结构比例与装配逻辑，首先通过草图绘制确立哑铃杆的核心基准轴，采用旋转凸台命令生成带防滑滚花的握持杆身，杆身两端预留标准螺纹段用于装配锁紧螺母，同时在杆身对应位置设计限位凸台，避免配重片在使用过程中出现轴向窜动。配重片部分采用多片等厚度圆盘式结构建模，每片配重片中心开设与杆身直径匹配的安装通孔，边缘做圆弧倒角处理，既还原真实产品的安全设计，也避免渲染时出现生硬的棱角反光。材质设置上，配重片与锁紧螺母均赋予高反光镀铬金属材质，调整材质的反射率、粗糙度参数，模拟电镀铬层光亮冷冽的金属质感，杆身握持区域赋予哑光黑色硬质橡胶材质，与镀铬部件形成鲜明的材质对比，还原真实哑铃握持区的防滑触感。装配阶段严格按照实际产品的装配顺序完成配合，通过同轴心配合锁定所有配重片与杆身的位置关系，通过螺纹配合实现两端锁紧螺母的装配约束，确保整体模型无干涉、结构逻辑符合真实机械装配要求。渲染阶段采用三点布光方案，主光源从侧上方打亮哑铃主体，突出镀铬层的高光反射细节，辅助光源补全暗部层次，避免金属部件暗部死黑，背景采用纯白色素色背景，突出哑铃本身的结构与材质表现。设计过程中充分考虑可调节哑铃的使用场景，多片式配重结构可满足不同训练阶段的重量需求，锁紧结构的还原设计也体现了健身器械的安全设计逻辑，整体模型结构完整，细节还原度高，可用于健身器材产品展示、结构参考、教学演示等场景。
