带阻火功能16毫米弯接燃油通风排气接头

　　在燃油存储与输送系统的管路设计中，这类带阻火结构的弯式通风口是保障油箱内外气压平衡、同时阻断外部明火倒灌的核心安全部件，常应用在中小型燃油动力设备、车载备用油箱、工程机械燃油储油单元的通气回路末端。不同于普通直排式通气口，该部件将阻火芯结构集成在接头的法兰安装端内部，不需要额外在管路上串联独立阻火装置，能有效压缩管路安装所需的空间，适配布局紧凑的燃油舱设计场景。

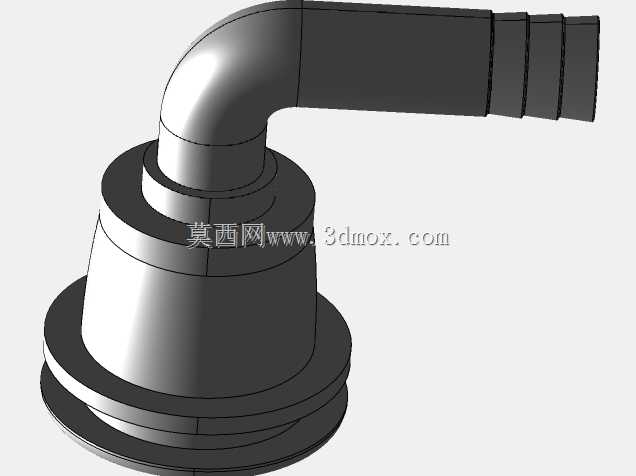

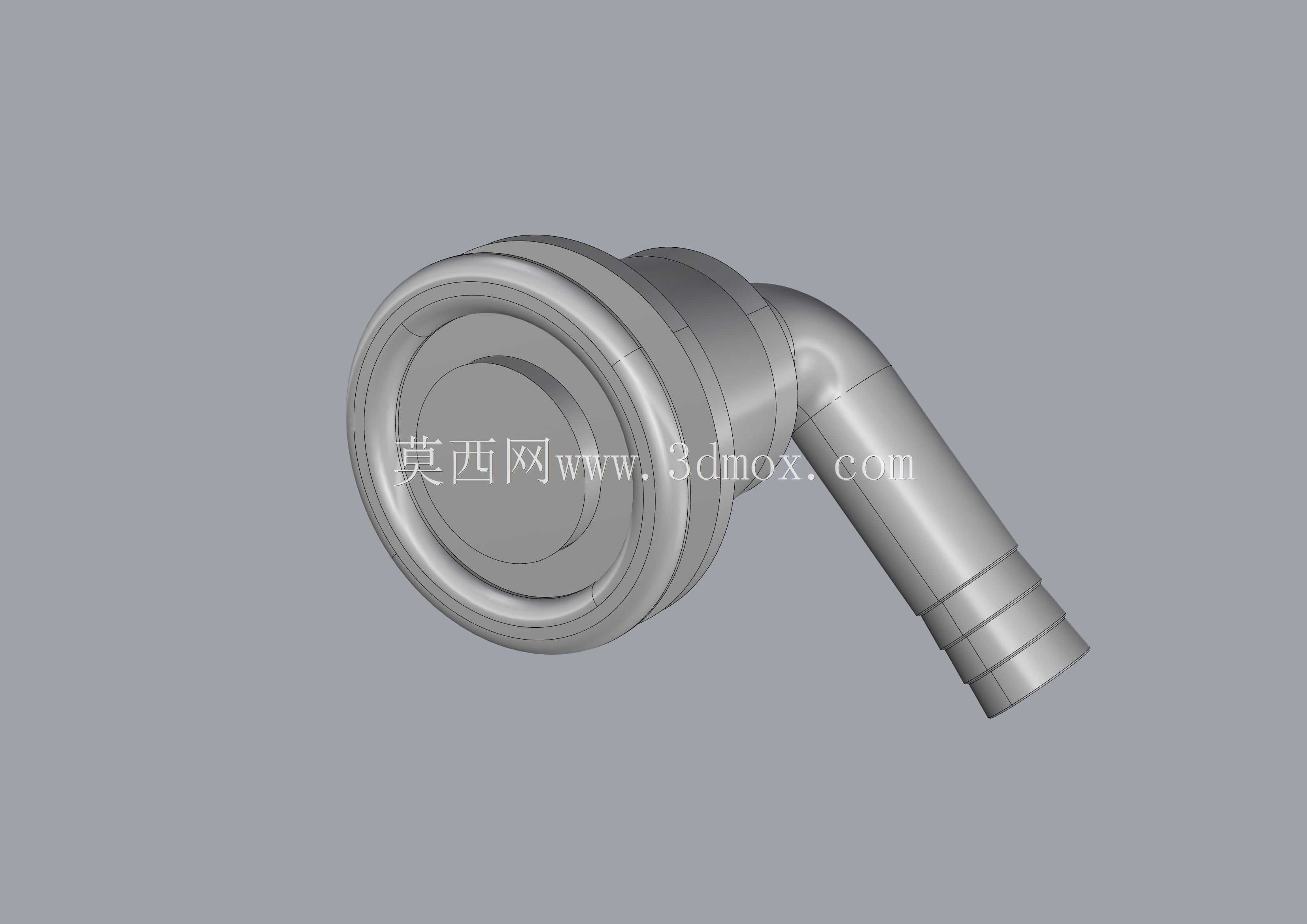

　　从结构设计逻辑来看，法兰端采用多层阶梯式密封贴合面，安装时可配合耐油橡胶垫片压合在油箱壁的预设安装孔位上，法兰边缘的环形凸台能在安装时起到定位作用，避免锁紧过程中接头发生偏转，保证弯管的朝向始终对准预设的管路排布方向，不会和周边的线束、其他管路产生干涉。弯管段采用90度平滑圆弧过渡，没有直角弯折结构，能减少通气过程中的气流阻力，避免油箱内压力波动时气流高速冲击管壁产生异响，同时弯管的转向设计能让末端的插管接口朝向油箱侧面或下方，减少行车或设备运行过程中雨水、灰尘直接落入通气口的概率。

　　末端的插管接口设计有三道环形倒刺凸棱，适配内径16毫米的耐油橡胶通气软管，安装时将软管推过所有凸棱后，配合卡箍锁紧即可实现可靠连接，倒刺结构能在设备长期振动的工况下防止软管松脱，避免通气回路断开导致的燃油泄漏风险。内部的阻火单元采用金属网叠层结构，气流可以顺利通过网孔实现油箱内外的压力交换，当外部有明火接触通气口时，金属网能快速吸收热量，将火焰温度降到燃油燃点以下，阻止火焰蔓延到油箱内部，从根源上避免油箱燃爆的安全隐患。

　　在实际选型安装时，需要注意该接头的法兰安装直径要和油箱壁的开孔尺寸匹配，安装面的平面度公差要控制在0.2毫米以内，避免垫片压合不匀出现渗油问题；弯管的转弯半径经过优化，在保证气流顺畅的前提下尽可能缩小了整体外轮廓尺寸，安装后接头突出油箱壁的长度不会占用过多外部空间，适合在设备外壳与油箱间隙较小的场景下使用。插管端的凸棱高度经过反复验证，既能保证软管插拔时的阻力处于合理范围，不会因为过紧导致装配困难，也不会因为过松导致密封失效，在-40℃到120℃的工作温度区间内，配合常规耐油丁腈橡胶软管都能保持稳定的连接性能。

　　不同于市面上部分将阻火结构设置在管路中段的产品，该集成式设计减少了管路的连接节点，每减少一个管路接头就意味着减少了一个潜在的渗漏点，对于燃油系统来说，更少的连接点就意味着更低的泄漏风险，后期维护时也不需要单独拆检阻火段，只需要在定期保养时检查通气软管是否老化、接口是否松动即可，能有效降低运维的工作量。在三维建模过程中，该模型还原了法兰端的密封槽结构、弯管段的壁厚变化、插管端的倒刺细节，以及内部阻火芯的装配位置，结构工程师在做燃油系统布局时，可以直接调用该模型进行装配干涉检查，不需要重新绘制接头的细节结构，能大幅缩短管路设计的周期，同时模型的尺寸参数完全匹配实际量产产品的规格，导出工程图后可以直接作为选型采购的尺寸依据，避免出现建模尺寸和实物不符导致的装配错位问题。
