多层波形弹簧结构设计方案

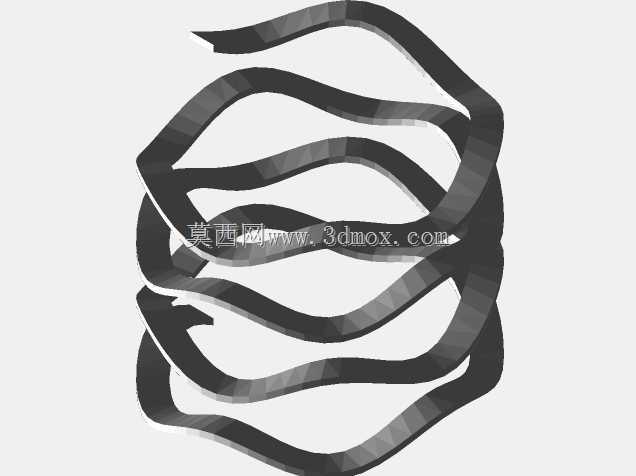

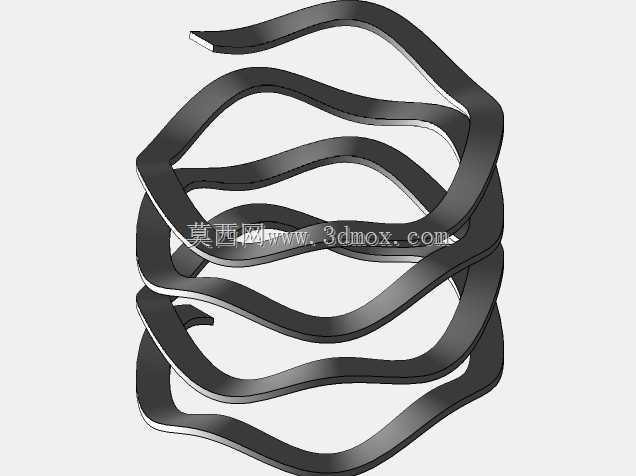

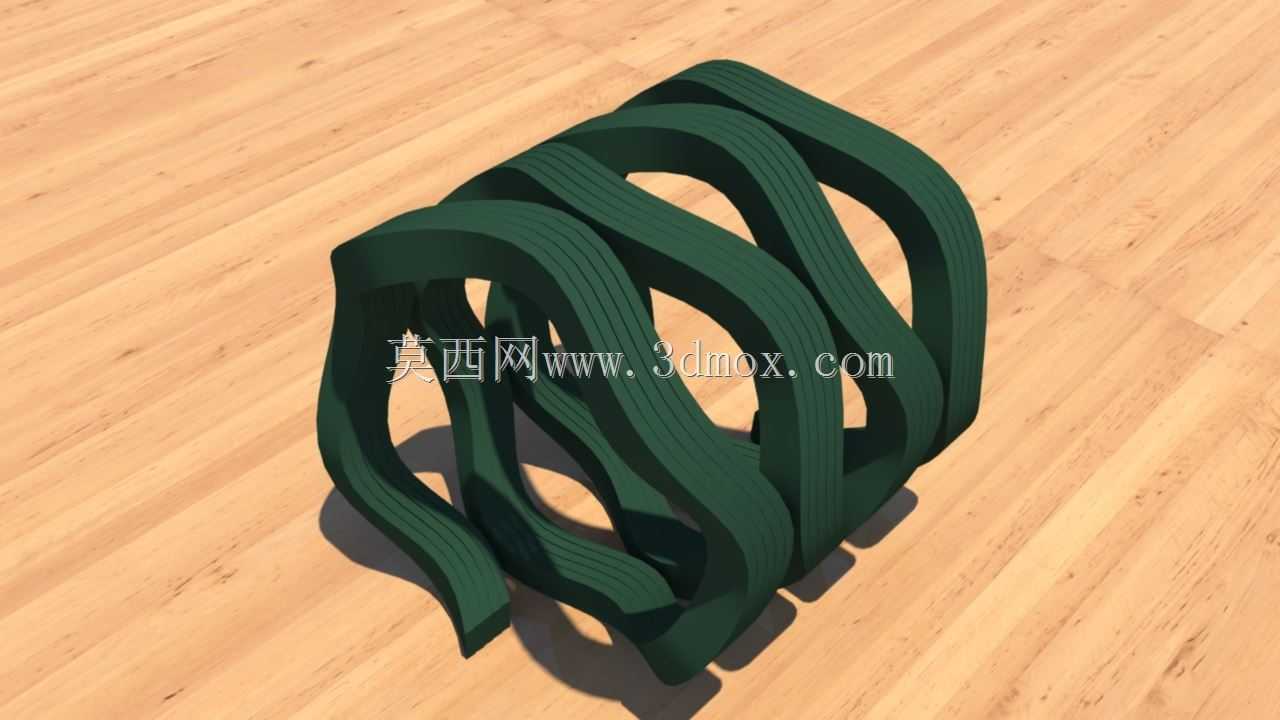

　　在中小载荷的轴向缓冲、预紧场景里，普通圆柱螺旋弹簧往往受限于安装空间的轴向高度要求，无法在短行程内提供足够的弹力支撑，而波形弹簧恰好能填补这一应用空白，这类弹性元件被大量应用在电机轴承预紧、离合器间隙补偿、液压阀组阀芯复位、电源变压器绕组压紧等场景中，尤其是轴向安装尺寸受限的紧凑型机电设备内部，波形弹簧可以在仅为普通螺旋弹簧三分之一到二分之一的安装高度下，输出同等量级的轴向载荷，大幅压缩设备的轴向布局空间。这款多层对合式波形弹簧的设计核心，是通过多层波形簧片的叠合来匹配不同的载荷需求，每一层簧片的波峰波谷沿周向均匀排布，相邻层的波峰位置相互对齐，确保载荷传递过程中各层受力均匀，不会出现局部偏载导致的簧片永久变形。

　　建模过程中需要先确定簧片的展开料宽、料厚以及自由高度，再结合工作行程下的压缩量计算单波的刚度，通过周向波数的调整来匹配整体载荷曲线，波峰到波谷的轴向高度差直接决定了单圈弹簧的最大可压缩量，设计时需要预留15%左右的余量避免并圈失效。从安装边界来看，这类波形弹簧分为内定位和外定位两种形式，内定位依靠弹簧内径与安装轴的小间隙配合实现径向限位，外定位则依靠弹簧外径与安装孔的间隙配合限位，设计时需要根据安装空间的公差带预留合理的配合间隙，通常径向间隙控制在0.1-0.3mm之间，既避免安装过程中卡滞，也防止工作过程中弹簧出现径向窜动磨损。簧片的波形曲线采用连续平滑的正弦类曲线过渡，避免出现曲率突变的位置，防止应力集中导致的疲劳断裂，在波峰和波谷的圆弧过渡位置，需要通过曲率分析工具检查最小曲率半径，确保其大于料厚的1.5倍以上，满足冲压成型的工艺要求，避免成型过程中出现材料开裂。多层叠合的结构设计可以灵活调整载荷输出，相同尺寸下单层簧片的载荷较低，每增加一层叠合，整体载荷就会近似线性提升，设计人员可以根据目标载荷值快速匹配所需的叠合层数，不需要重新开模制作不同参数的单片簧片，大幅降低小批量定制场景的加工成本。

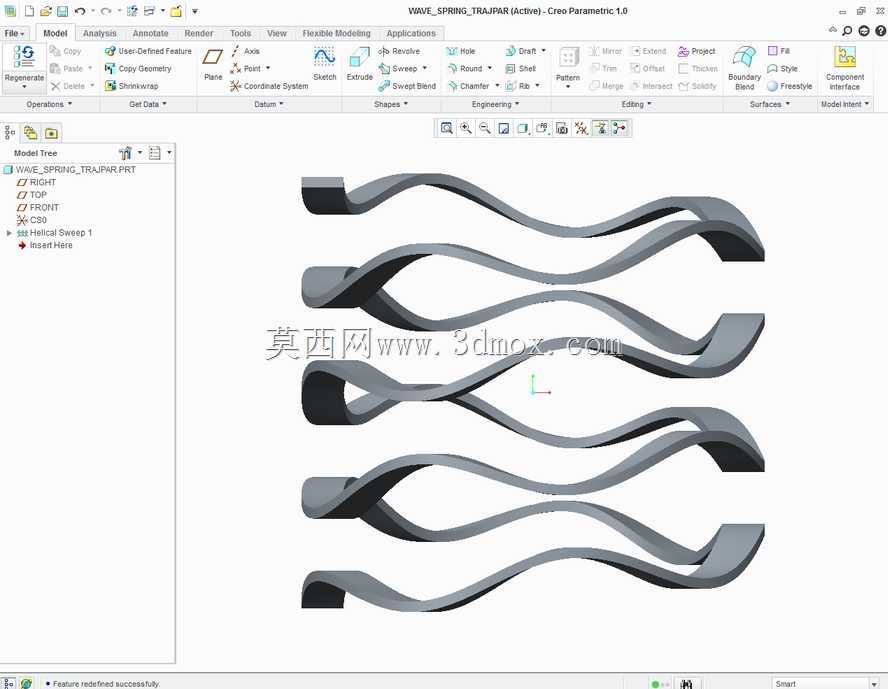

　　在电源变压器的应用场景中，波形弹簧主要用于绕组与铁芯之间的轴向压紧，抵消设备运行过程中温度变化带来的尺寸热胀冷缩，同时吸收运行过程中的微幅振动，避免绕组松动产生的电磁噪音，相比传统的刚性压片结构，波形弹簧的恒力特性可以在整个温度变化区间内保持稳定的压紧力，不会因为绝缘件的老化收缩出现压紧力不足的问题。建模时采用参数化关联设计，将料厚、料宽、中径、波数、波高、叠合层数都设置为可调整参数，通过关系式控制波形曲线的生成逻辑，当需要调整某一参数时，整个模型可以自动更新，不需要重新绘制草图和特征，大幅提升同系列产品的设计迭代效率。

　　需要注意的是，波形弹簧的端部结构需要做磨平处理，确保两端支撑面的平面度满足安装要求，支撑面的宽度通常为料宽的三分之一到二分之一，避免工作过程中出现端部刮擦安装面的问题，同时磨平处理可以让载荷更均匀地分布在整个支撑环面上，减少局部应力集中。在选型匹配过程中，需要先确认工作行程下的载荷需求，再结合安装空间的径向尺寸和轴向允许高度，反推弹簧的中径、波数和叠合层数，同时要校核极限压缩状态下的簧片应力，确保其低于材料的屈服强度，预留足够的疲劳安全系数，满足长期循环载荷下的使用寿命要求。
