微卫星配套PSoc-4控制板外壳结构设计

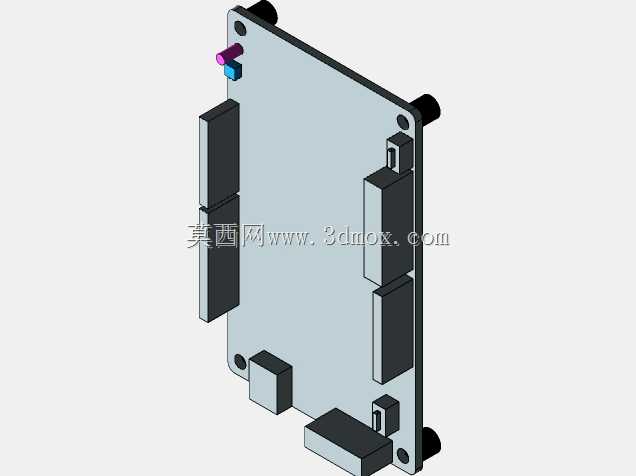

这款PSoc-4配套外壳主要面向微卫星星载电子控制单元的应用场景，在航天级电子设备的搭载体系中，承担核心控制板的物理防护、安装定位与接口规整作用，适配低轨微卫星紧凑的舱内布局需求，同时也可迁移至地面高可靠性嵌入式控制场景中使用。外壳整体采用薄型板式承载结构，主体承载面为平整矩形板材，边缘做了小尺寸圆角过渡处理，避免尖锐边角在装配过程中划伤线缆或操作人员，也能减少航天搭载环境下的应力集中问题。结构设计上，外壳四角设置了带通孔的安装凸柱，凸柱高度与控制板的安装孔位精准匹配，可通过标准紧固件直接将控制板锁紧固定在外壳承载面上，安装凸柱的凸起高度刚好预留出板载元器件的容纳空间，避免元器件与外壳主体发生挤压磕碰。外壳两侧对应控制板的外接接口位置，预留了精准的接口避让槽位，可让电源接口、通讯接口、调试接口直接外露，无需额外转接结构即可完成外部线缆的插接，减少装配环节的冗余工序。板载不同高度的元器件对应位置，外壳上设置了适配的定位挡块与避让凹槽，既能够对控制板上的大尺寸元器件起到侧向限位作用，避免发射阶段的振动导致元器件引脚脱焊，也能给高尺寸元器件留出足够的安全间隙，防止元器件受压损坏。外壳左上角预留了状态指示灯的透光避让位，可让板载的电源、运行状态指示灯直接透出光线，无需额外加装导光结构即可直观查看设备运行状态。安装边界方面，整体厚度控制在极低范围内，适配微卫星舱内单层板卡的堆叠安装需求，四角安装孔的孔距符合星载电子设备的通用安装规范，可直接适配标准的星载设备安装支架，无需额外定制转接件。外壳的所有结构边缘都做了去毛刺处理，表面平整度控制在较高精度范围内，既能够保证与控制板的贴合度，也能在多板卡堆叠安装时保证相邻板卡之间的间隙均匀，提升舱内空间的利用率。在防护性能上，外壳结构可对控制板的非接口面形成完整的物理遮挡，避免装配过程中手部直接接触板卡元器件造成静电损伤，同时也能阻挡舱内漂浮的细小金属碎屑掉落在板卡上造成短路风险，适配航天设备高可靠性的使用要求。
