立式带半圆卡槽异形连接支座结构设计

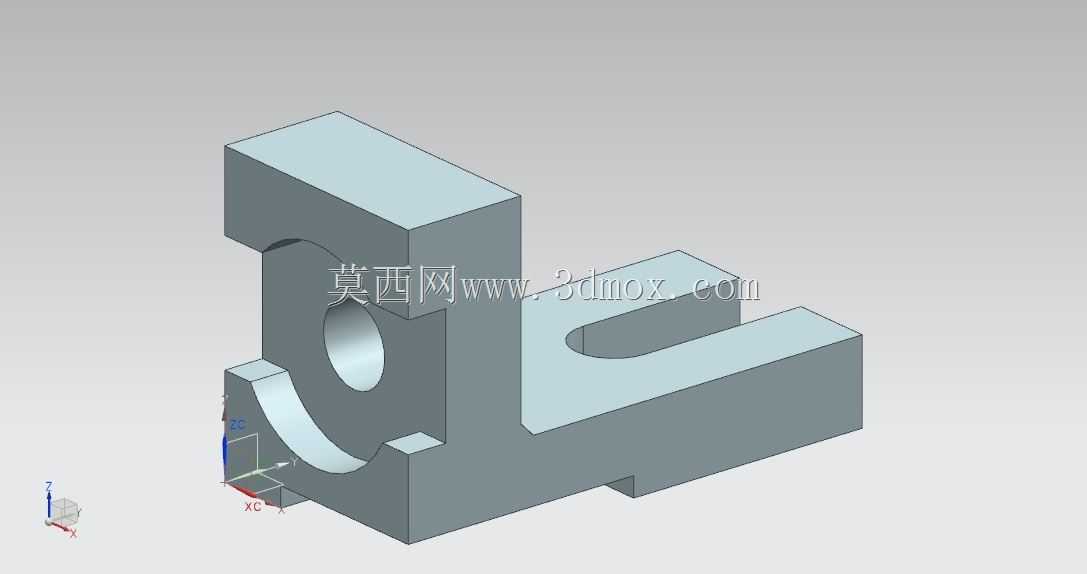

该异形连接支座主要应用于工业自动化生产线的工位定位模块、小型专用机床的辅助支撑单元以及非标工装夹具的连接锁紧环节，在设备运行过程中承担相邻功能部件的载荷传递、位置限定以及运动导向辅助作用，可在中低载荷的往复运动工况下保持稳定的结构刚性，避免连接部件出现偏移、松脱等问题，保障设备运行的位置精度。从功能特性来看，该零件左侧设置的大直径半圆开口槽可适配圆柱形导向轴或者铰接销轴的安装需求，槽侧预留的同轴通孔可穿装锁紧螺钉，实现与轴类零件的抱紧固定，无需额外加工轴端定位台阶即可完成轴向与周向的位置锁定；右侧延伸的U型开口槽可快速卡装在设备机架的定位凸台上，配合槽底的预留安装间隙，能够在装配时实现小范围的位置微调，降低相邻部件的加工精度要求，提升现场装配的容错率。零件底部设置的两个对称凸台作为安装基准面，可贴合在设备安装基板的平面上，凸台内侧预留的避让空间可避开基板上的焊缝、凸起螺丝头等干涉结构，保证安装面的贴合度，避免装配后出现零件翘曲、锁紧应力集中的问题。在设计思路上，该零件采用一体化铣削成型的结构方案，整体以L型块状结构作为主体承载框架，左侧立板与右侧横板采用大圆角过渡连接，有效降低直角连接处的应力集中系数，在承受侧向冲击载荷时可分散应力传递路径，避免连接处出现断裂失效。立板上的半圆槽与通孔采用同轴度公差约束，保证锁紧螺钉穿装后可均匀压紧轴类零件表面，不会出现局部压应力过大导致的零件表面损伤；横板上的U型槽开口端设置小倒角，方便装配时快速导入定位凸台，槽宽尺寸按照间隙配合设计，既保证卡装后的位置精度，又不会出现装配卡滞的问题。从安装边界来看，该零件整体外形紧凑，横向延伸长度适配小型工装的安装空间，立式高度可满足相邻部件的高度差补偿需求，安装时仅需从底部穿装两颗固定螺栓即可完成锁紧，无需复杂的装配工装，后期维护拆卸时松开右侧U型槽的锁紧件即可快速拆下零件，无需完全拆解周边关联部件，可大幅降低设备运维的时间成本。零件的所有棱边均设置了微小倒角，既可以去除加工产生的毛刺，避免装配时划伤操作人员，也可以减少应力集中点，提升零件的长期疲劳使用寿命，适配车间内多粉尘、小幅振动的常规工业作业环境。
