车床用四轴夹头配套尾座顶尖结构设计

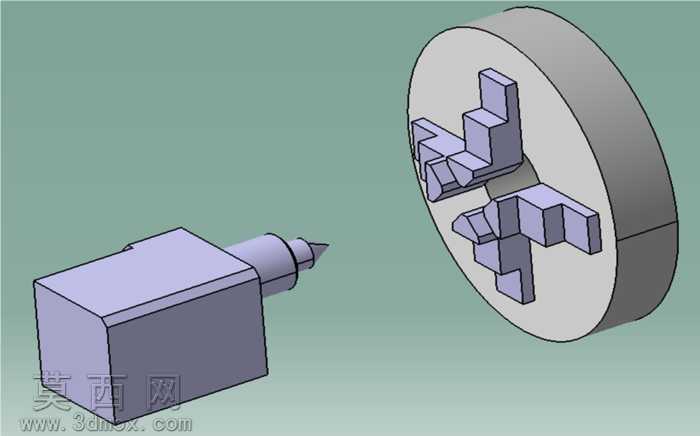

本套三维模型为车床配套的四轴夹头与尾座顶尖组合装夹结构，建模过程严格遵循机械加工装夹的实际尺寸规范，首先完成基准坐标系的搭建，以夹头的回转中心轴为全局装配基准，确保所有配合部件的同轴度公差符合数控加工的装夹精度要求。夹头主体采用圆盘式基体结构，建模时先绘制基体的回转截面草图，通过旋转特征生成整体盘状基体，再针对四个周向均匀分布的卡爪结构，先完成单个卡爪的阶梯式卡持轮廓绘制，卡爪的夹持面设计为适配异形工件的阶梯咬合结构，保证装夹时的接触面积与夹持稳定性，完成单个卡爪建模后通过圆周阵列特征生成其余三个卡爪，阵列时严格保证四个卡爪的中心夹角为90度，确保回转过程中的动平衡性能。尾座顶尖部分采用方体安装座加锥度顶尖的结构，安装座的定位面做了平整化处理，建模时通过拉伸特征生成安装座基体，再绘制顶尖的莫氏锥度轮廓，通过旋转特征生成顶尖主体，顶尖与安装座的配合部位做了同轴度约束，保证顶尖轴线与夹头回转轴线完全重合。材质渲染阶段，夹头与尾座的金属结构件统一采用合金钢材质，赋予亚光金属质感，表面添加细微的磨削纹理还原实际加工后的零件表面状态，背景采用低饱和度的灰绿色调，突出金属零件的轮廓结构与装配关系。设计过程中充分考虑四轴加工的实际使用需求，夹头的卡爪行程、顶尖的伸缩预留空间都做了合理的参数化设置，既可以满足盘类异形零件的装夹需求，也可以配合尾座顶尖完成轴类零件的两端支撑装夹，整套模型的装配约束完整，无干涉错位问题，各部件的连接关系清晰，可直接用于四轴加工的装夹方案演示、加工路径规划参考，也可作为机床附件设计的参考原型，帮助设计人员快速理解四轴装夹的结构逻辑，优化夹具的受力分布与装夹精度。
