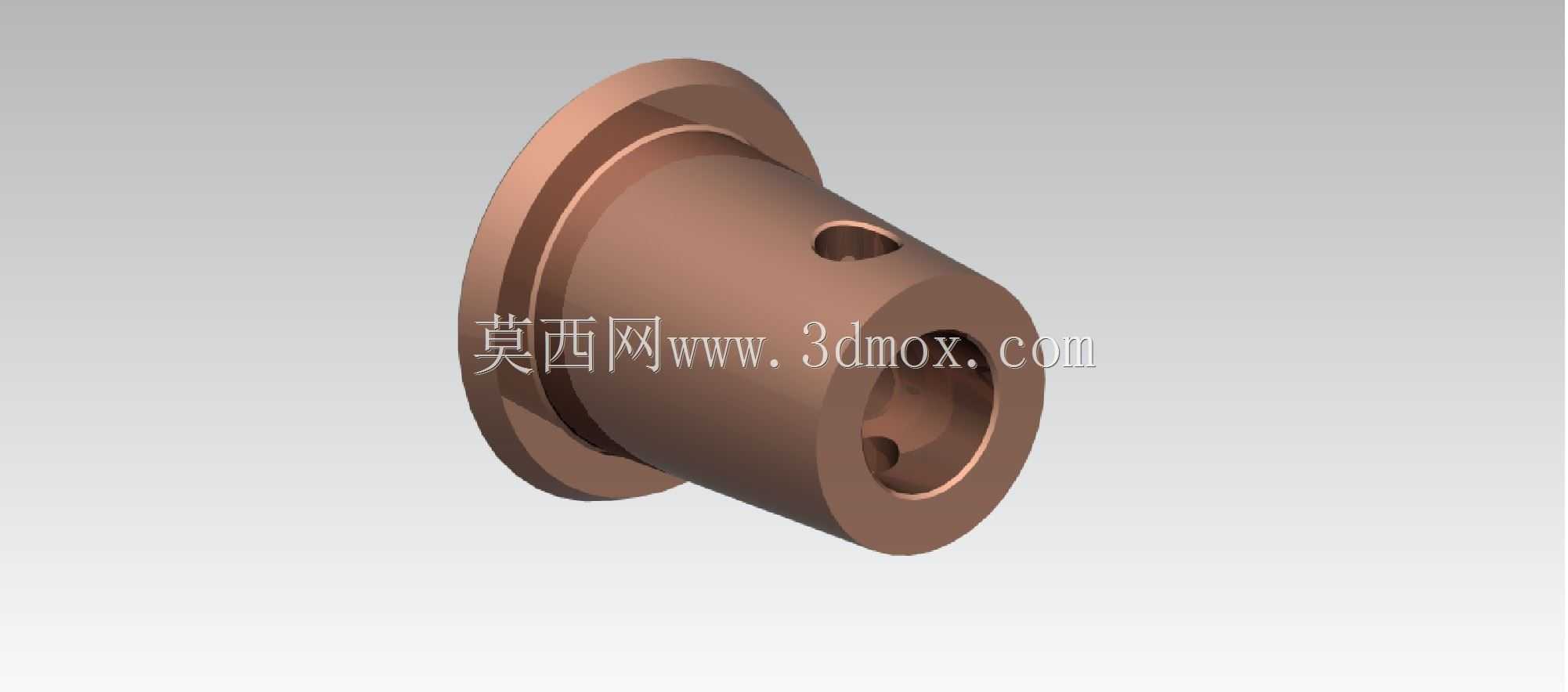

黄铜合金带法兰侧孔电针衬套结构

该零件为电针配套的黄铜合金衬套构件，主要应用于电加工设备、精密检测仪器的电针安装定位场景，在电火花加工设备、探针测试台、精密点胶设备的电针模组中承担核心定位与导向作用，能够为细长电针提供稳定的径向支撑，避免电针在高频往复运动、接触施压过程中出现偏斜、弯折问题，同时依托黄铜合金优良的导电性能，可兼顾电信号传输、弱电流导通的辅助功能，减少接触位置的电阻损耗。从功能特性来看，该构件采用带法兰的阶梯轴套结构，一端的凸缘法兰作为安装限位面，能够在装配时抵靠在安装基座的端面，精准控制衬套装入基座的深度，避免衬套在设备运行过程中出现轴向窜动；套身侧壁开设的径向通孔，主要用于装配锁紧销或者润滑介质注入，既可以通过穿入销钉实现衬套与基座的周向固定，防止衬套随电针往复动作发生转动，也可通过该孔向衬套内壁注入微量润滑脂，降低电针与衬套内壁的滑动摩擦系数，延长电针与衬套的使用寿命。在设计思路上，整体采用同轴阶梯内孔结构，内孔根据电针的不同直径段做匹配的阶梯公差设计，与电针配合的工作段采用小间隙配合公差，既保证电针能够顺畅滑动，又将径向晃动量控制在微米级精度范围内，满足精密加工、检测场景的定位精度要求；外壁与安装基座的配合段采用过渡配合公差，保证装配后衬套与基座的同轴度，法兰端面与套身轴线保持严格的垂直度要求，确保安装后衬套轴线与安装面垂直，避免电针出现倾斜偏差。从安装边界来看，该衬套的最大外轮廓为端部法兰的外圆直径，装配时仅需在安装基座上加工与衬套外径匹配的安装沉孔，沉孔深度与衬套套身长度匹配，法兰端面外露于基座表面即可完成定位，侧壁的径向孔与基座上的锁紧孔对齐后穿入固定件即可完成安装，整体安装结构简单，拆装维护便捷，不需要复杂的锁紧结构即可实现可靠固定，适合在空间紧凑的多针阵列模组中批量使用，能够有效缩小电针模组的整体体积，提升设备的集成度。黄铜合金的材质选择也充分考虑了使用场景的需求，相较于普通钢材，黄铜质地偏软，不会对硬度更高的硬质合金电针表面造成划伤，同时自身具备良好的耐磨性能与抗腐蚀性能，在车间复杂工况下也能长期保持尺寸精度，减少频繁更换配件的维护成本。
