法兰式三通多路工业阀门结构设计

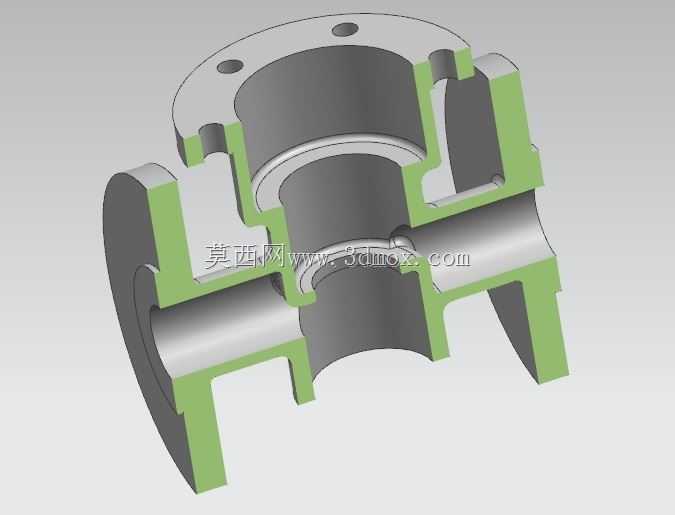

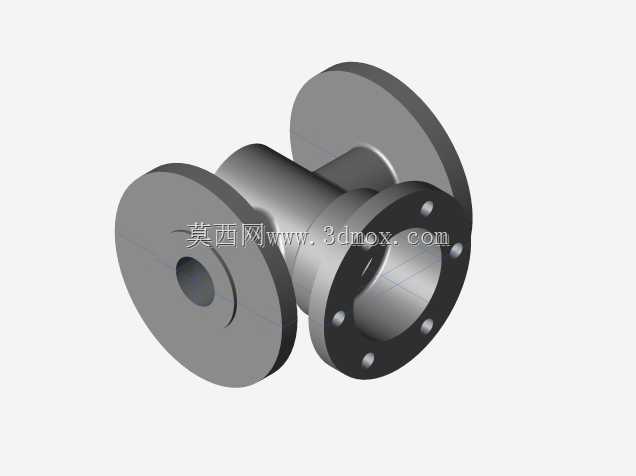

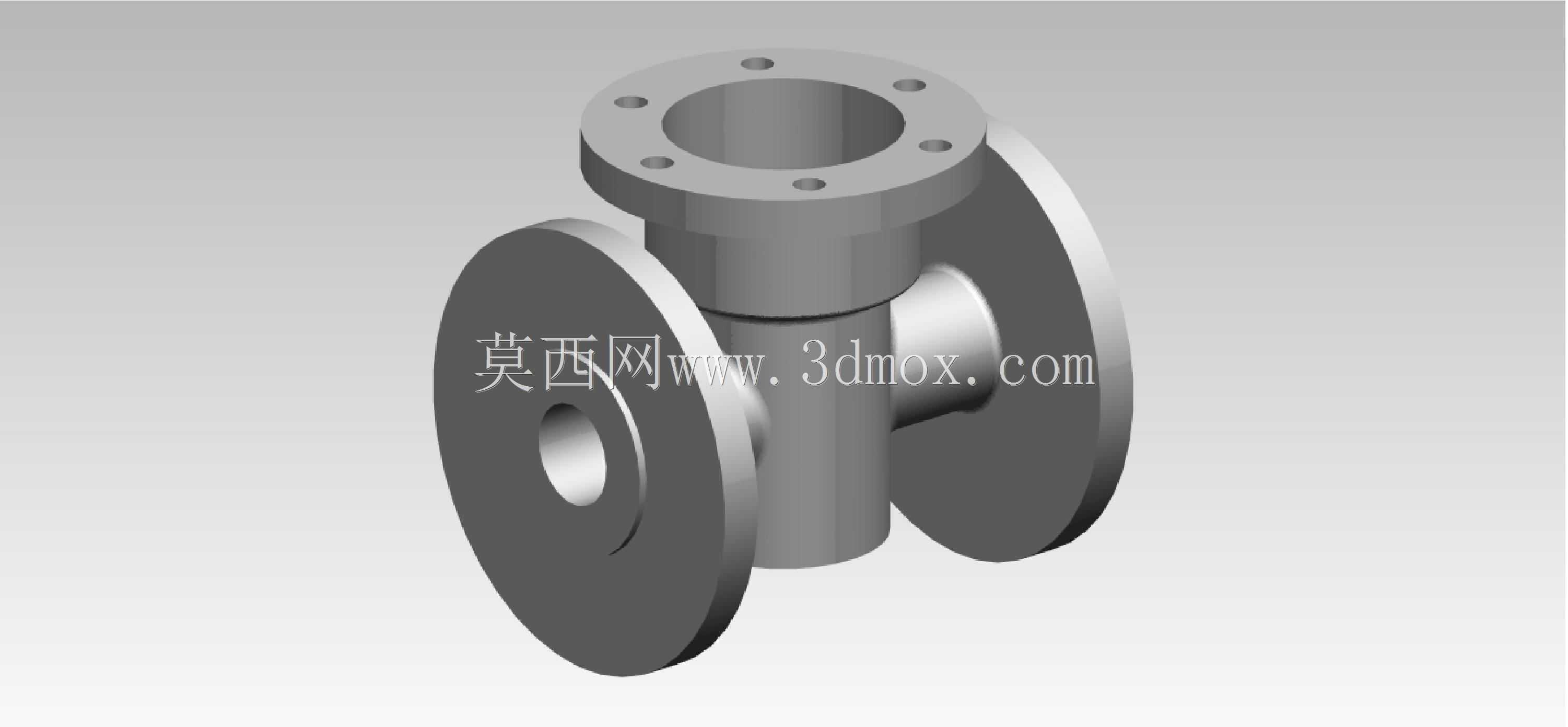

这款多路阀主要应用在化工、市政给排水、热力输送等需要多支路流体换向、合流或分流的工业管路场景中，可同时对接三条不同走向的管线，实现介质流向的灵活切换，或是将不同支路的介质汇总至主管道，也能把主管道介质分配到两个不同支路，适配水、蒸汽、低腐蚀性油品等多种常规工业介质的输送控制需求。从结构设计来看，三个连接端均采用标准法兰盘结构，法兰盘上均匀分布螺栓安装孔，安装时可通过螺栓与对应管路的法兰盘紧固，配合密封垫片实现端面密封，能承受常规中低压管路的工作压力，法兰连接的形式也便于后期管路维护时的拆装作业，无需整体切割管路即可完成阀门的更换或检修。阀体主体采用一体式铸造成型后精加工的设计思路，三个通路的交汇内腔做了圆弧过渡处理，避免介质流经时出现直角涡流区，降低介质流动阻力，同时减少介质内杂质在转角处的沉积堵塞风险，内腔流道的加工精度直接影响阀门的流通效率，建模时需严格保证流道的同轴度与过渡曲面的顺滑度，避免出现台阶或锐角。顶部的法兰结构为驱动部件安装位，可适配手动手柄、气动执行器或是电动执行机构，根据现场控制需求灵活选配驱动形式，不需要改动阀体主体结构即可完成驱动方式的切换。从安装边界来看，三个法兰端的轴线呈空间垂直分布，其中两个法兰端处于同一水平轴线对向布置，第三个法兰端垂直向上布置，安装时需预留足够的操作空间，尤其是顶部驱动部件的安装与操作空间，水平方向两个法兰的对接管路需保证同轴度，避免安装时产生额外的装配应力导致阀体变形或密封失效。建模过程中需重点关注法兰盘螺栓孔的位置度公差，保证与标准管路法兰的孔位完全匹配，同时阀体壁厚需满足对应压力等级的强度要求，在通路交汇的应力集中区域做适当的壁厚加厚处理，避免长期承压出现开裂风险。阀体外部的加强结构设计也兼顾了铸造工艺的可行性，避免出现壁厚突变导致的铸造缺陷，各加工面的余量预留也符合常规机械加工的工艺要求，可直接用于后续的生产加工参考或是管路系统的装配模拟。
