对夹式杠杆驱动蝶阀三维结构设计

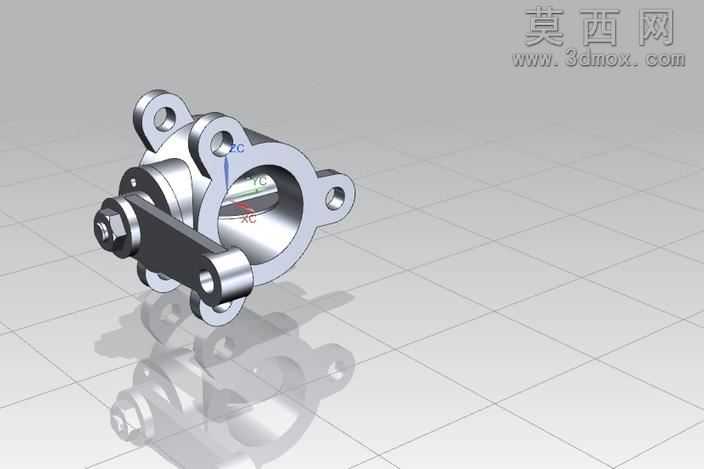

本作品为对夹式杠杆驱动蝶阀的三维参数化建模成果，建模过程严格遵循机械设计规范与阀门行业通用尺寸标准，依托三维建模软件完成全零件的独立建模与虚拟装配。建模阶段首先梳理蝶阀的核心组成逻辑，将整体结构拆解为阀体、阀板、阀杆、驱动杠杆、密封组件、连接耳座六大核心模块，针对每个零件的结构特征选择适配的建模命令：阀体部分采用旋转凸台命令生成主体流道结构，再通过拉伸切除完成两端法兰连接耳的安装孔、阀杆装配孔的特征加工，对阀体表面的铸造圆角、安装定位凸台均做了精细化还原，保证结构符合实际铸造工艺要求；阀板作为蝶阀的截流核心，采用薄壁回转体结构设计，建模时通过曲面放样生成适配流道弧度的密封面轮廓，再对阀板与阀杆的连接部位做加强筋结构处理，兼顾截流密封性与结构强度。装配阶段严格按照实际装配顺序添加配合约束，阀杆与阀体之间添加同轴心配合与轴向限位配合，保证阀杆可顺畅带动阀板完成0-90度的回转动作；驱动杠杆与阀杆外露端添加键连接配合，还原实际工况下杠杆驱动阀杆转动的传动逻辑，所有密封件的安装位置均预留合理压缩量，符合阀门密封设计的工程要求。材质与渲染阶段，针对不同零件的实际应用材质做区分设置：阀体、阀板、连接耳座采用铸钢材质，添加细微的铸造磨砂质感与金属哑光反射效果，还原工业铸件的真实外观；阀杆采用调质不锈钢材质，表面设置高光亮面金属质感，突出机加工零件的光洁度；驱动杠杆表面做发黑处理，添加深灰色哑光金属质感；密封组件采用丁腈橡胶材质，设置低反光的深黑色弹性体质感。渲染场景采用工业常用的灰白网格地面，添加柔和的环境漫反射光与定向补光，清晰呈现阀门的结构层次与装配关系，同时通过光影反射突出金属零件的轮廓细节。设计过程中充分考虑蝶阀的实际工况需求，对夹式连接耳的孔位尺寸、中心距均匹配通用管路法兰标准，杠杆的力臂长度经过扭矩核算，保证手动驱动时可轻松完成阀门启闭，整体结构无冗余设计，所有零件均可直接对接工程图生成，具备实际生产参考价值，可用于流体管路设计选型、阀门结构教学、虚拟装配仿真等多个场景。
