TiAL款涡轮增压废气旁通阀结构设计

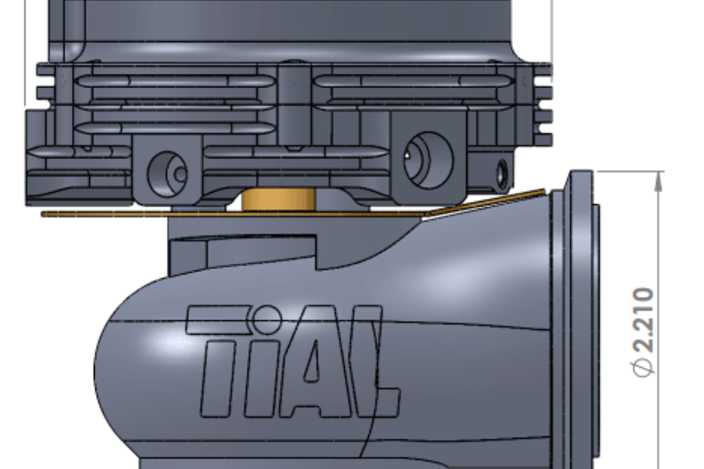

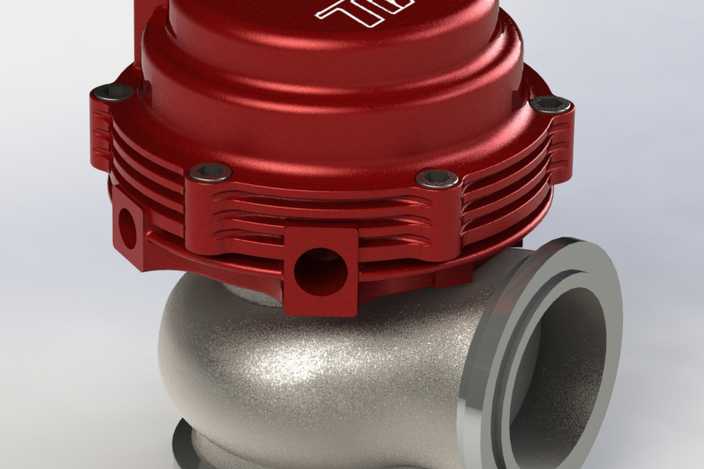

本作品为TiAL规格涡轮增压废气旁通阀的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体遵循汽车动力改装部件的实际工程尺寸逻辑，严格还原旁通阀的真实装配结构与外观特征。建模阶段采用自顶向下的设计思路，首先搭建整体装配骨架，明确各部件的装配基准与配合公差，再逐一拆分完成上阀盖散热鳍片结构、中部执行器腔体、下部废气流通壳体、密封垫片、连接法兰等独立零件的建模。上部阀盖区域的多层环形散热鳍片采用拉伸阵列结合圆角过渡的方式制作，每一层鳍片的厚度、间距均参考量产部件的散热需求设定，边缘做均匀的R角处理，既还原真实部件的压铸工艺特征，也保证结构的视觉真实感。中部执行器腔体的安装孔位、定位凸台采用同轴心约束完成定位，孔位的沉头结构、螺纹避让区域均按照标准紧固件的安装尺寸设计，确保虚拟装配时无干涉问题。下部废气流通壳体为曲面结构，建模时通过多组截面曲线放样生成流畅的弧形流道壁面，壳体表面的TiAL品牌标识采用包覆特征制作，保证标识与壳体曲面完全贴合，无拉伸变形问题；壳体侧方的连接法兰严格按照对应管径的法兰标准制作，法兰端面的密封槽、螺栓孔位均做等距阵列排布，标注的直径尺寸与实际适配管路规格完全匹配。材质与渲染阶段，针对不同部件赋予对应材质：壳体与阀盖采用铸铝材质，调整金属粗糙度与哑光反射参数还原铸铝件的磨砂金属质感，密封垫片采用铜合金材质，调整暖金色金属光泽与轻微氧化质感，连接螺栓采用镀锌钢材质，还原紧固件的亮面金属特征。整体模型完成后执行全局干涉检查，确认所有运动部件与固定部件之间无结构冲突，各配合面的贴合度符合工程装配要求，既可以作为汽车动力系统教学的演示模型，也可用于改装部件的结构参考、3D打印样件制作的数据源，完整呈现了涡轮增压旁通阀从结构布局到细节特征的全流程设计逻辑，还原了这类压力调节部件的核心结构特点。
