海拉60毫米规格汽车车灯结构设计

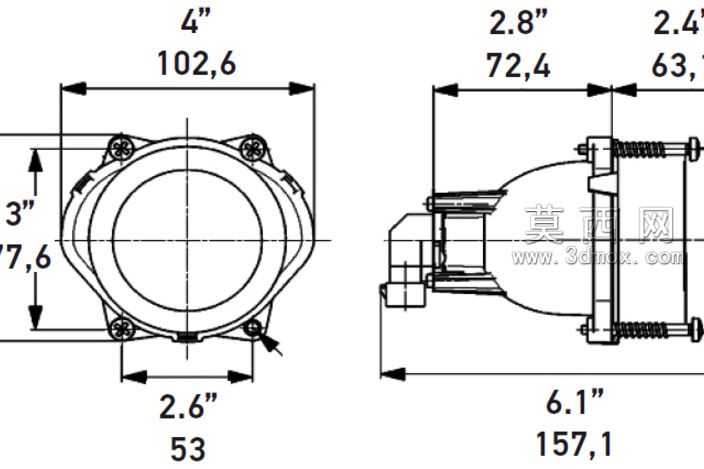

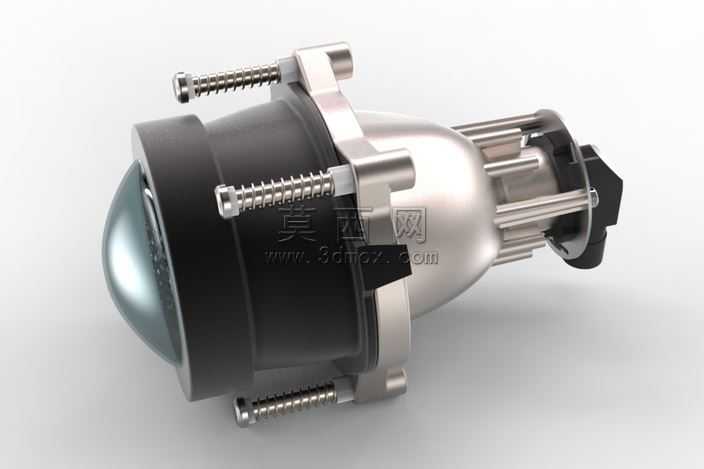

本作品为海拉60毫米规格汽车车灯的三维结构设计，建模阶段以实际车用照明部件的装配需求为核心，严格遵循工程尺寸规范完成全参数化构建。建模过程中首先梳理车灯的核心组成逻辑，将整体结构拆分为灯体基座、透镜安装位、调节弹簧组件、接线端结构四个核心模块，每个模块的尺寸均对照工程标注的英制与公制双单位数值进行校准，确保前端圆形灯面直径102.6毫米、安装固定位间距53毫米、整体纵深长度157.1毫米等关键尺寸完全匹配设计要求，不存在尺寸偏差导致的装配干涉问题。结构设计上重点还原了车灯的高低、后方调节机构的细节，将弹簧调节组件的伸缩行程、固定卡扣的卡位结构、安装耳的螺丝孔位都做了精细化建模，每个装配接触面都预留了合理的公差间隙，符合汽车零部件实际生产的装配精度要求。材质设置阶段根据车用部件的实际材质属性进行区分，灯体外壳部分赋予耐高温改性ABS材质，调整材质的粗糙度、哑光质感与耐温塑料的表面纹理，还原车灯壳体的工业质感；透镜部分赋予高透光学PC材质，设置合适的透光率、折射参数与表面光洁度，模拟光学透镜的光线通透效果；调节弹簧部分赋予弹簧钢材质，调整金属的反光度与细微氧化质感，还原金属部件的真实视觉表现；接线端部分赋予阻燃工程塑料与铜质插针的组合材质，区分不同部件的材质差异。渲染阶段采用工业产品展示常用的三点布光方案，主光源模拟车间自然光从侧上方照射，突出车灯的轮廓结构与安装位细节，辅光源补充暗部照明避免结构阴影过深丢失细节，顶光勾勒整体外轮廓线条，最终渲染效果能够清晰展示车灯的正面形态、侧剖结构与各部件的装配关系。设计思路上围绕车用辅助照明灯具的实用需求展开，在保证结构强度的前提下优化了安装耳的受力结构，调节机构的操作空间预留充足，既满足后期装车后的灯光角度调节需求，也兼顾了生产阶段的注塑成型工艺可行性，避免出现壁厚不均、倒扣过多难以脱模的结构问题，整体模型可直接用于车灯改装参考、结构教学演示或者同类型产品的开发原型参考。
