带支架多级槽轮导向滑轮结构设计

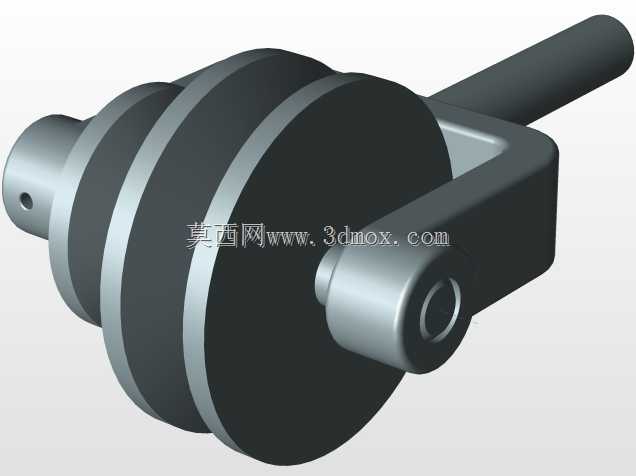

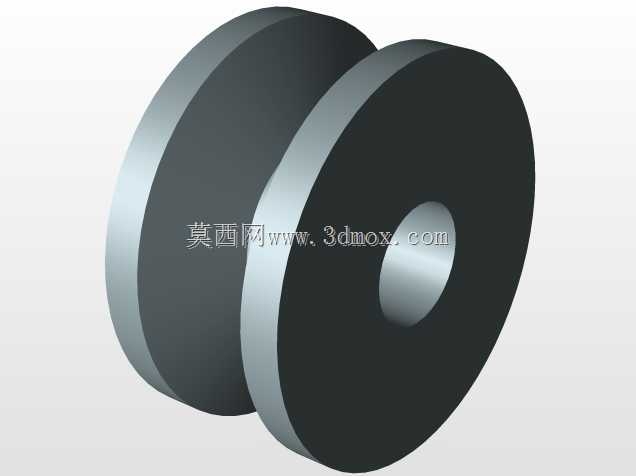

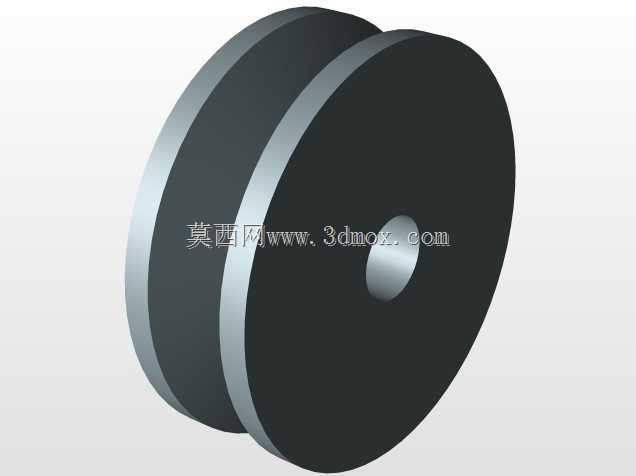

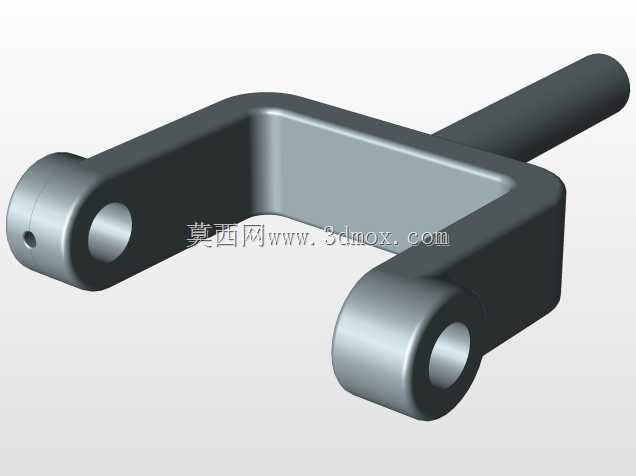

这款带安装支架的多级槽滑轮结构，主要面向轻载起重输送、小型设备绳索导向、生产线物料牵引等场景设计，可适配多股不同直径的绳索同步导向需求，在小型吊装工位、自动化生产线物料移位机构、健身器材阻力传导结构、门窗启闭传动系统中都能发挥稳定作用。从功能特性来看，该滑轮采用多道环形凹槽的轮体设计，每道凹槽都做了圆弧过渡处理，能够匹配不同线径的钢丝绳、尼龙绳，避免绳索在传动过程中出现脱槽、偏磨问题，轮体与中心销轴之间预留了转动间隙，可在绳索牵引下实现低阻力顺畅转动，有效降低绳索传动过程中的摩擦损耗，延长绳索与轮体的使用寿命。配套的U型安装支架采用一体化弯折成型结构，支架两端设置同轴的销轴安装孔，既可以将轮体牢牢限定在支架内部，避免轮体轴向窜动，又预留了充足的绳索穿绕空间，支架末端延伸出的安装杆可直接插入对应设备的安装基座内，通过螺栓紧固即可完成固定，安装流程简便，不需要额外定制复杂的连接配件。在设计思路上，这款滑轮优先考虑了传动稳定性与安装便捷性的平衡，轮体的凹槽深度经过反复校核，既保证绳索嵌入后不会在侧向受力时脱出，又不会因为凹槽过深导致绳索卡滞；轮体与支架的连接销轴采用台阶式结构，装配后销轴两端可通过卡簧限位，避免设备运行过程中销轴脱出引发故障。从安装边界来看，轮体的最大外径适配常规小型传动机构的安装空间，支架的开口宽度与轮体厚度匹配，安装杆的直径与长度适配常见的设备安装孔尺寸，整体结构紧凑，不需要占用过大的安装空间，既可以单独作为导向部件使用，也可以多个组合构成多级绳索导向系统，满足不同行程的绳索传动需求。轮体表面做了光滑处理，没有尖锐棱角，能够减少绳索运行过程中的磨损，支架的边角也做了圆弧过渡，避免安装和维护过程中划伤操作人员，整体结构兼顾了实用性与安全性，能够适配多数轻载绳索传动场景的使用需求。
