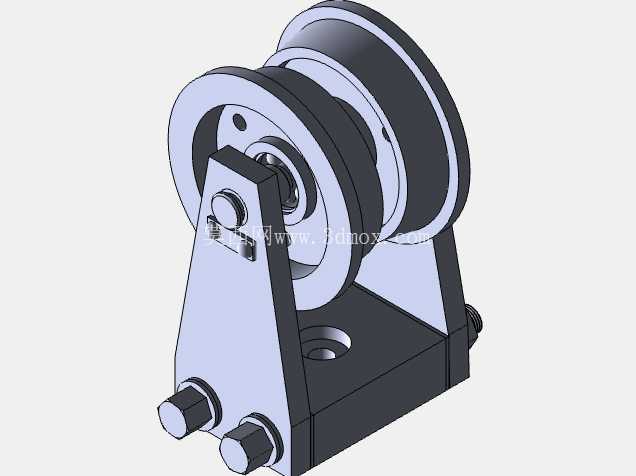

带安装支架单轨槽式行走滚轮组件

　　这款带安装支架的槽式行走滚轮，主要适配轻型单轨输送场景，常见于车间轻型物料悬挂输送线、小型工位周转手推轨行装置、仓储轻型吊轨移动工位的行走端结构，区别于普通平底脚轮，其轮缘带内凹槽型结构，可直接卡合在圆形或工字型轻型轨道上，避免行走过程中出现脱轨偏移，在小载荷人工推行的轨行作业场景中，能大幅降低移动时的侧向偏移风险。从结构设计来看，整体采用分体式装配逻辑，轮体部分通过深沟球轴承与中心销轴连接，销轴两端与立式支撑板做过盈配合固定，支撑板底部与方形安装基座通过内六角螺栓锁紧，基座上预留两个沉头安装孔，可直接通过螺栓将整个滚轮组件固定在移动载具的安装面上，不需要额外设计转接结构，降低配套载具的设计复杂度。

　　轮体的槽型轮廓做了圆角过渡处理，避免轮缘与轨道侧面硬接触时出现应力集中刮损轨道表面，轴承两侧加装了轴用挡圈做轴向限位，防止轮体在受侧向力时出现轴承窜动，立式支撑板与基座的连接面做了铣平加工，保证装配后两个支撑板的平行度，避免轮体安装后出现偏斜，导致行走时卡滞或磨损不均。安装边界方面，基座的两个安装孔中心距适配常规轻型载具的安装梁宽度，轮体的槽宽适配市面常见的直径16-25mm的圆轨或者对应规格的轻型工字型轨道，整体组件的总高度控制在较低范围，能降低载具安装后的整体重心，提升推行时的稳定性，轮体的径向承载能力满足轻型人工推行场景的载荷需求，不需要额外加装辅助支撑结构。

　　在实际使用场景中，这类滚轮组件不需要配套复杂的驱动结构，完全依靠人工推力即可实现沿轨道的顺畅移动，轮体与轴承的配合间隙经过合理控制，推行时没有明显的旷量，转向或者过轨道接缝处时不会出现明显的卡顿，立式支撑板的厚度经过强度校核，在承受额定载荷时不会出现明显的形变，保证轮体始终与轨道保持正确的啮合角度。基座底部的安装面做了粗糙度处理，与载具安装面贴合时能增加摩擦力，避免螺栓锁紧后长期使用出现组件移位的问题，连接销轴的端部做了铆压处理，防止长期震动下销轴脱出，所有外露的金属连接部位都做了发黑防锈处理，适配车间多粉尘、少量油污的工作环境，不需要频繁做防锈维护。

　　设计过程中优先考虑了装配的便捷性，所有零件都采用标准紧固件连接，没有焊接结构，后期如果轮体或者轴承出现磨损，可以直接拆卸更换对应零件，不需要整体更换整个组件，降低后期维护成本，轮体的材质选用耐磨铸铁或者高强度工程塑料可选，可根据实际使用场景的噪音要求、载荷要求灵活替换，在对噪音控制有要求的车间场景，可选用工程塑料轮体，推行时不会产生金属摩擦的异响，在载荷稍大的场景可选用金属轮体，提升耐磨性能与承载能力。
