双万向节可伸缩传动轴结构设计

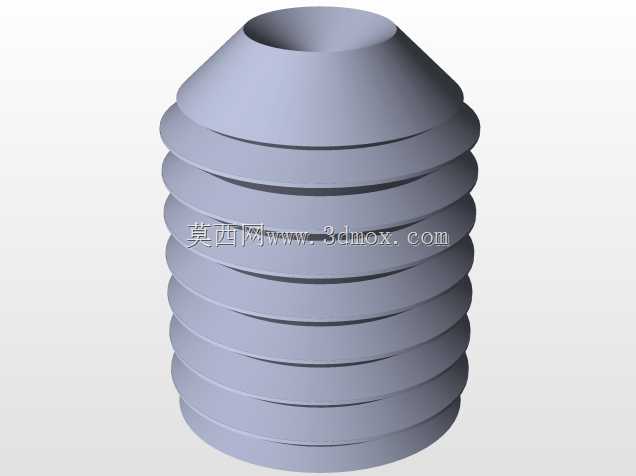

该传动构件主要用于存在轴线夹角偏差、同时需要补偿轴向安装位移的动力传输场景，常见于中小功率设备的进给机构、轻工机械传动链路、专用设备的动力输出端连接，可在两轴存在一定角度偏移、工作中存在相对轴向窜动的工况下稳定传递扭矩，避免刚性连接带来的轴系附加载荷、轴承偏磨甚至轴件断裂问题。从结构设计逻辑来看，构件两端采用十字轴式万向节结构，十字轴与节叉的配合面预留了合理的转动间隙，可实现单节万向节最大数十度的角度偏转，两端万向节配合使用时，只要安装时保证两端节叉的相位一致，就能消除单万向节存在的传动转速波动问题，实现等角速度传动，保障输出端转动平稳无冲击。中间段采用花键式伸缩结构，内外花键采用小径定心方式，配合长度覆盖常规工况下的轴向窜动量，既可以补偿安装时的轴向尺寸误差，也能适应设备运行过程中因机架变形、部件位移产生的轴向长度变化，花键齿侧采用小间隙配合，保证伸缩动作顺滑无卡滞，同时可传递额定扭矩不发生齿面压溃。外形结构上，整体为长杆状布局，两端万向节的连接端采用标准轴孔配合结构，可根据安装需求选择平键连接或者销连接方式，安装边界需预留足够的偏转空间，避免万向节摆动时与周边机架、护罩发生运动干涉，中间伸缩段的外径做了等直径设计，方便加装防尘护套，阻挡加工碎屑、粉尘进入花键配合面，延长构件使用寿命。设计过程中对各铰接位置的载荷做了针对性校核，十字轴的轴颈直径、节叉的根部厚度均按照额定传递扭矩做了强度冗余，避免冲击载荷下的结构失效，各转动副的配合公差选择基孔制间隙配合，既保证转动灵活性，又不会因间隙过大产生传动回程误差，适配多数中低速传动场景的使用需求。
