离心式流体输送用扭曲叶片叶轮结构

该叶轮作为流体输送设备的核心做功部件，广泛应用在离心式水泵、通风机、涡轮增压器、小型工业压缩机等需要实现流体能量转换的设备场景中，是决定设备输送效率、运行稳定性与能耗表现的核心结构件。在实际工况中，叶轮随主轴高速旋转，通过叶片对进入流道的流体施加作用力，将原动机输入的机械能转化为流体的压力能与动能，实现流体的加压输送，在市政供水、暖通循环、工业排风、动力增压等场景中都承担着不可替代的功能。

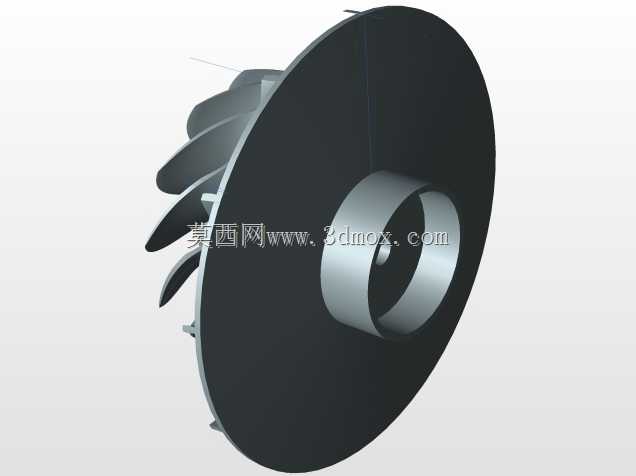

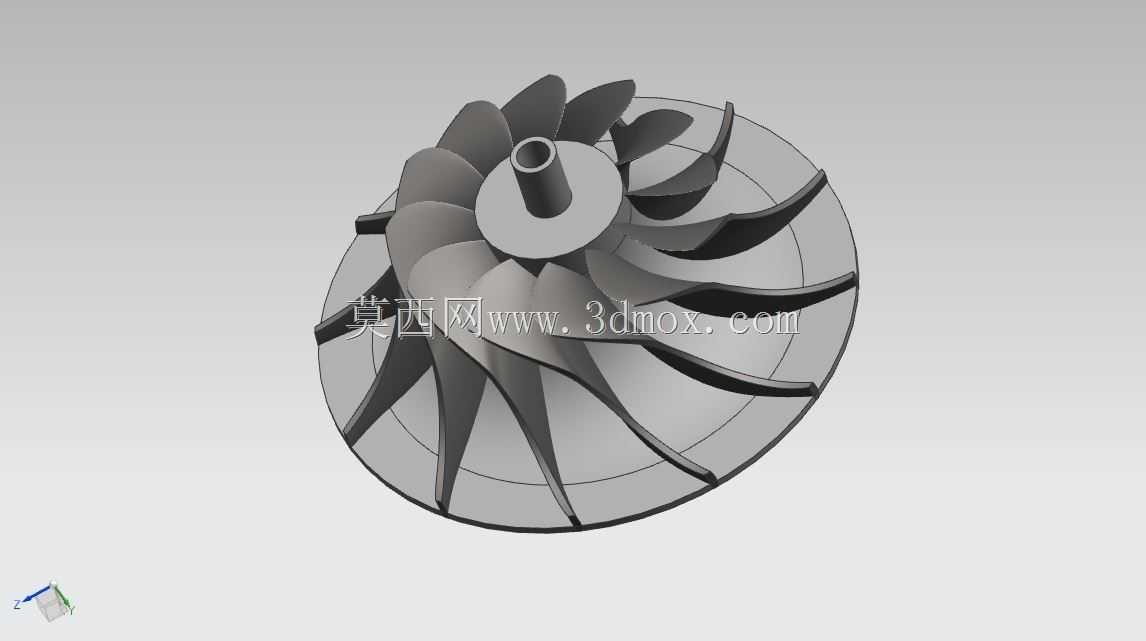

这款叶轮采用后弯式扭曲叶片设计，整体为带中心轮毂的盘式结构，中心设置的轴孔用于与动力主轴配合传递扭矩，轮毂部分做了加厚处理，能够承受高速旋转带来的离心载荷与扭矩交变应力，避免长期运行出现轮毂开裂、轴孔磨损的问题。叶片沿轮毂周向均匀排布，扭曲型的叶片型线是设计中的核心要点，设计过程中充分考虑了流体从轴向进入、径向流出的流向变化，通过连续顺滑的曲面过渡减少流体在流道内的冲击损失与涡流损耗，相比直板叶片能够有效提升流体通过效率，降低运行过程中的气动或水力噪声，同时减少叶片表面的流体冲刷磨损，延长部件使用寿命。相邻叶片之间形成的收敛型流道，能够引导流体在流动过程中平稳完成能量转换，避免流道突变带来的能量耗散。

叶轮的轮盘部分为等强度设计的圆盘结构，与叶片根部顺滑衔接，既能够对叶片起到可靠的支撑固定作用，也能平衡高速旋转时的部分轴向力，降低配套轴承的负载。在安装边界上，中心轴孔的尺寸与配套主轴的轴径做公差匹配设计，端面设置有定位贴合面，能够保证叶轮安装后与主轴的同轴度，避免高速旋转时出现动平衡超差引发的振动问题；叶轮的整体外径尺寸与配套设备的蜗壳流道尺寸适配，安装后叶片外缘与蜗壳内壁保留合理的间隙，既避免运转时出现刮蹭，也能减少间隙泄漏带来的效率损失。设计过程中对叶片的厚度做了渐变处理，叶片根部厚度更大以保证结构强度，叶片外缘适当减薄以降低流体入口的冲击阻力，整体结构经过动平衡校核，能够在额定转速下长期平稳运行，适配多种中低压流体输送工况的使用需求。
