平行轴式多档位齿轮变速传动机构

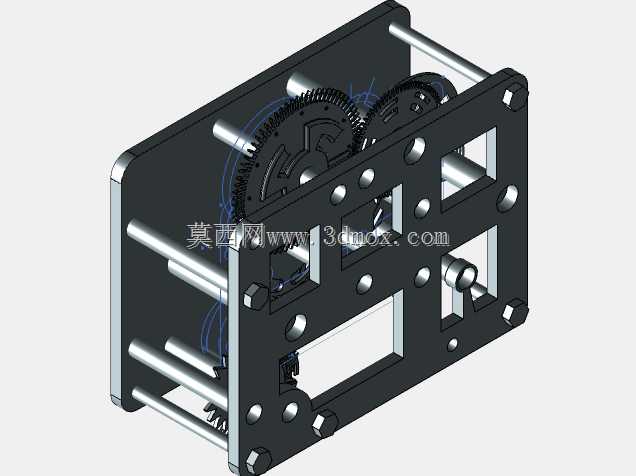

该平行轴式多档位齿轮变速传动机构，主要面向小型动力传输场景设计，可广泛应用于小型教学实验台、桌面级机械演示装置、小型精密传动设备的动力变速环节，能够在有限的安装空间内实现多档位转速扭矩转换，满足不同负载工况下的动力输出需求。整套机构采用双侧板式支撑结构，两块平行布置的安装板通过多根定位光轴实现刚性连接，所有传动齿轮、换挡拨叉组件、输入输出轴均集成在两块安装板之间的空间内，整体结构紧凑规整，没有多余的外凸结构，能够直接嵌入各类小型设备的机架内部，无需额外设计复杂的外部防护壳体。从功能特性来看，该机构通过不同齿数齿轮的啮合切换实现传动比的调整，输入轴接入动力后，可通过换挡组件拨动对应齿轮与传动轴上的固定齿轮啮合，实现不同档位的转速输出，低速档位可输出更大扭矩以适配高负载工况，高速档位可提升输出转速满足快速运转需求，齿轮啮合处预留了合理的侧隙，既能够避免传动卡滞，也可以补偿加工与装配过程中产生的微小误差，降低运行过程中的齿轮磨损与噪音。在设计思路上，该机构优先考虑了装配便捷性与维护便利性，所有传动轴均采用光轴配合轴肩定位的方式，齿轮与轴之间通过键连接传递扭矩，安装板上预留的多个镂空窗口既可以减轻整体结构重量，也能够方便操作人员观察内部齿轮啮合状态，在后期维护时无需完全拆解整个机构，即可通过镂空窗口完成齿轮清洁、润滑脂补充等日常维护操作。安装板上的多个安装孔位按照标准间距布置，既可以通过螺栓直接固定在设备的安装基准面上，也可以配合减震垫实现浮动安装，适配不同设备的安装需求。整套机构的输入输出轴端均预留了标准的轴伸长度与连接位，可直接通过联轴器与动力源、负载端连接，无需额外加工转接零件，能够大幅缩短设备的整体装配周期。齿轮采用直齿圆柱齿轮设计，加工工艺成熟，传动精度稳定，能够在常规转速下实现平稳的动力传输，支撑轴与安装板之间采用间隙配合加衬套的结构，既保证了轴的转动灵活性，也能够长期承受径向传动载荷，避免长期运行后出现轴孔磨损导致的传动精度下降问题。
