波浪形端面空心圆柱结构件

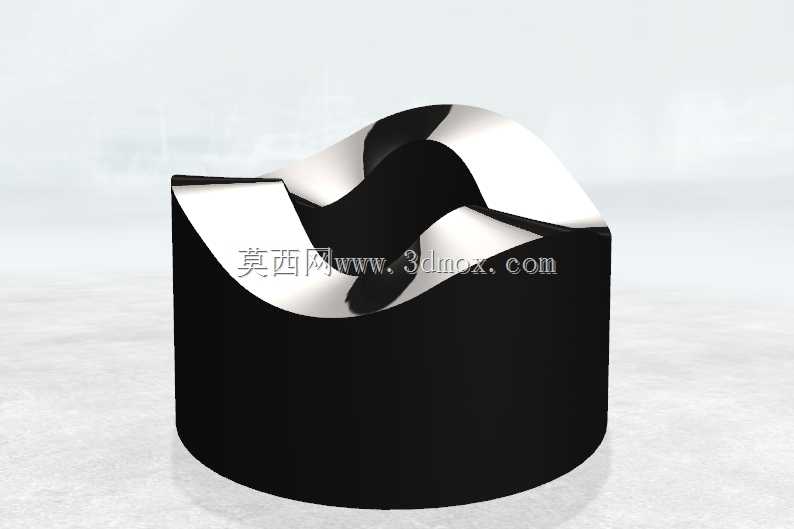

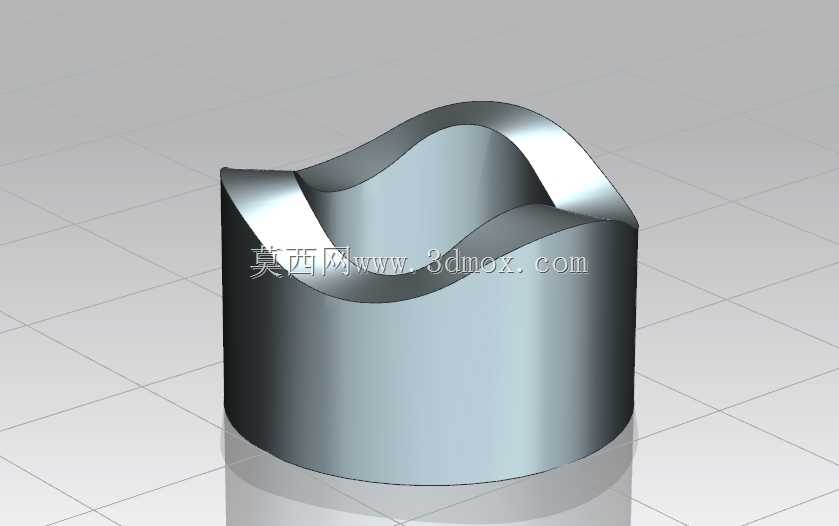

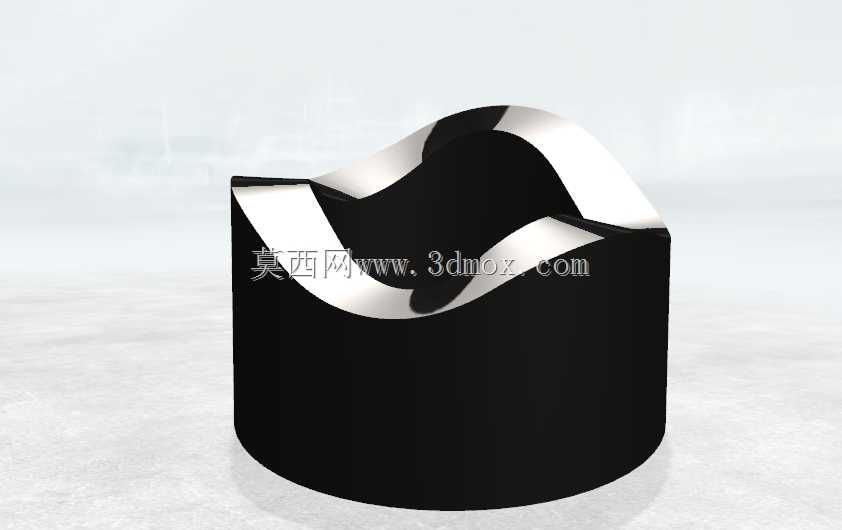

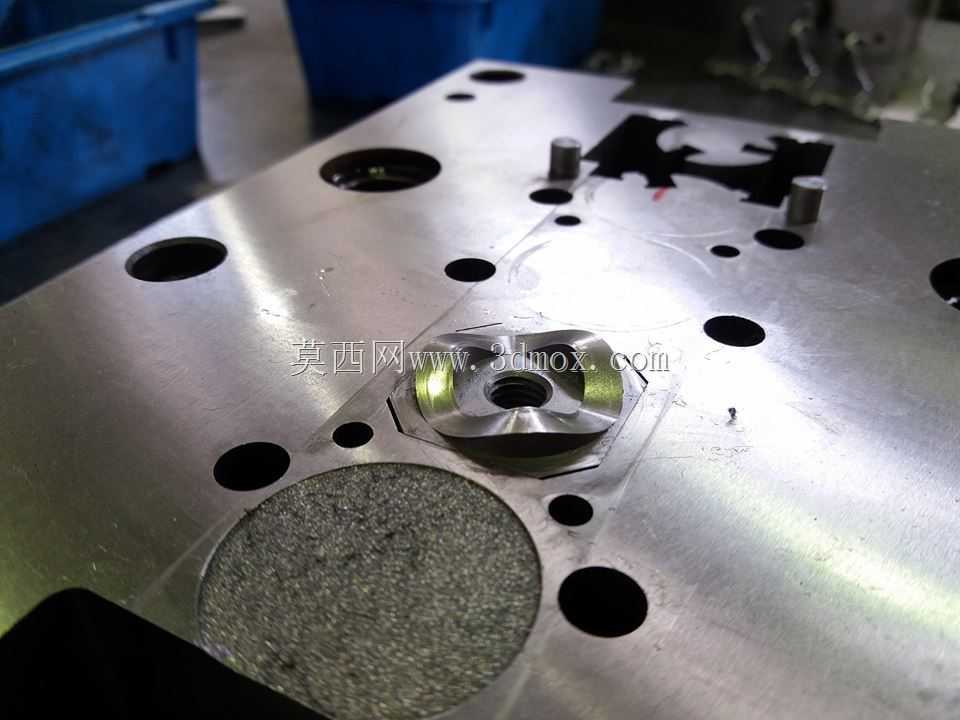

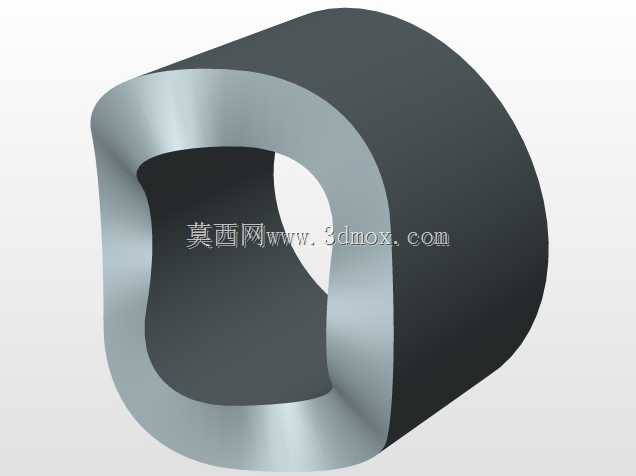

这类带波浪形端面的空心圆柱构件，在流体管路衔接、物料导流、工装定位场景中应用较多，日常做设备结构设计时，经常会遇到需要平滑过渡不同高度接口的需求，这类构件刚好能替代多段拼接的转接结构，减少接缝处的泄漏风险与应力集中点。从结构本身来看，主体为等壁厚的空心圆柱壳体，下端面为平整的环形结合面，可直接与法兰、安装基座的平面贴合，配合密封垫就能实现端面密封，不需要额外加工复杂的密封槽就能满足常规低压工况的密封要求；上端面设计为连续起伏的波浪形曲面，曲面的波峰波谷过渡顺滑，没有尖锐棱角，既可以作为导流面引导流体顺着曲面平缓改变流向，降低流体在端口处的湍流损耗，也能作为定位面，和配套的波浪形压盖配合，实现周向防转的定位效果，不需要额外加装定位销就能限制构件的周向转动。设计这类构件时，首先要确认安装边界的尺寸约束，圆柱的外径要匹配安装位的孔径公差，内径要根据过流介质的流量需求计算通流面积，壁厚要结合使用场景的承压要求、材质特性来确定，避免壁厚不足导致受压变形，或是壁厚过大造成材料浪费与重量超标。波浪端面的起伏高度要根据对接部件的高度差来设定，曲面的曲率要做连续相切处理，加工时无论是采用铣削成型还是钣金旋压成型，都要保证曲面的顺滑度，避免出现折痕导致应力集中。实际选型应用时，要注意下端安装面的平面度公差，若平面度超差，安装后会出现密封不严的问题；波浪端面的轮廓度也要控制在合理公差范围内，否则和配套部件装配时会出现贴合间隙，影响定位精度与导流效果。这类构件在输送粉体、颗粒物料的管路中使用时，波浪形端面还能减少物料在端口处的堆积挂壁问题，顺滑的曲面不会给物料提供滞留的死角，日常清理维护也更方便。做三维建模时，要注意曲面和圆柱主体的衔接处做相切约束，保证整体壁厚均匀，避免出现局部壁厚突变的情况，否则后续做有限元受力分析时，会在壁厚突变处出现虚假的应力集中点，影响结构强度判断。
