多腔注塑模具NX CAM加工刀路设计

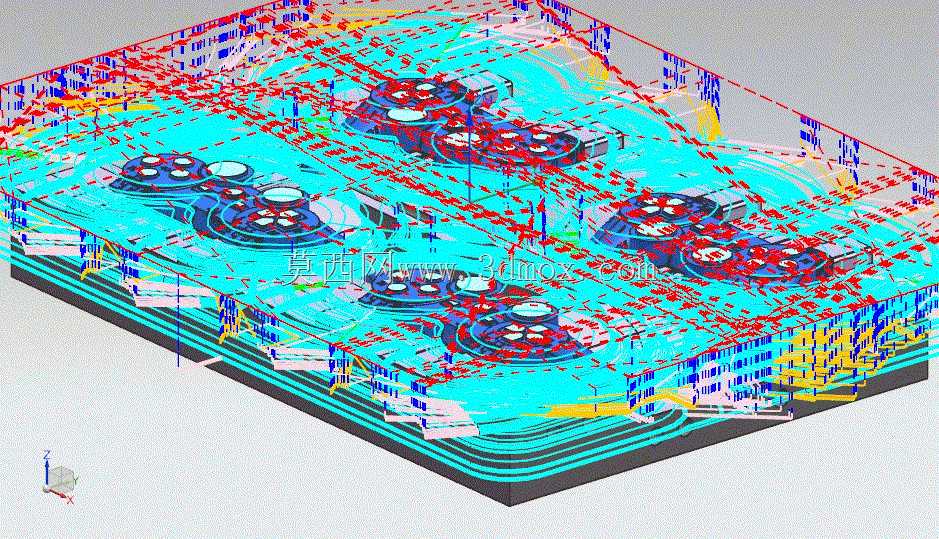

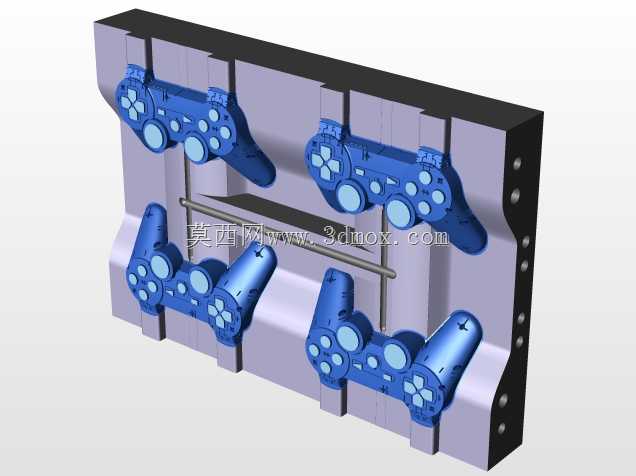

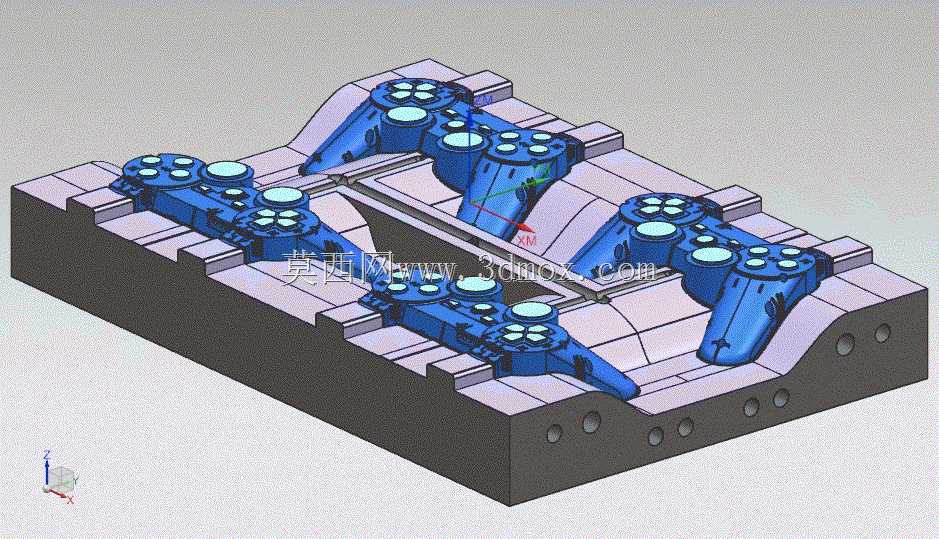

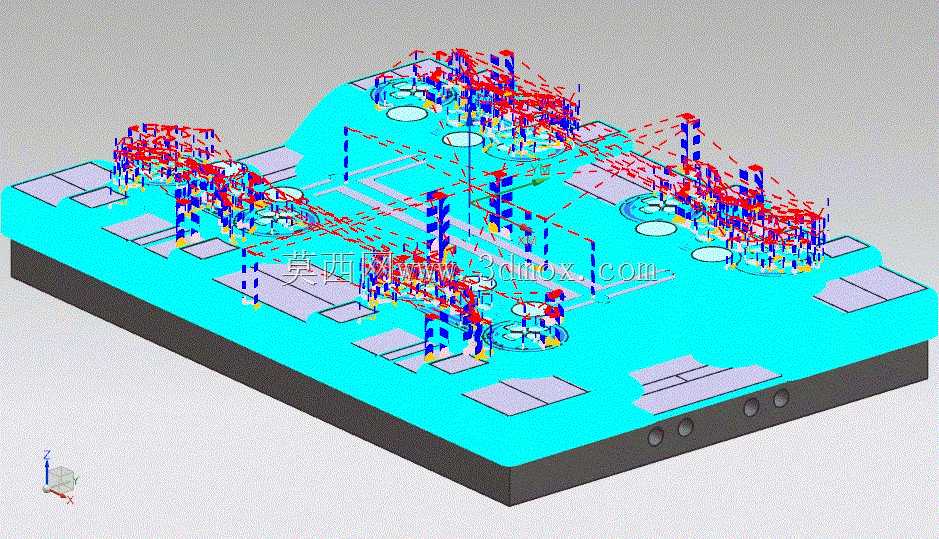

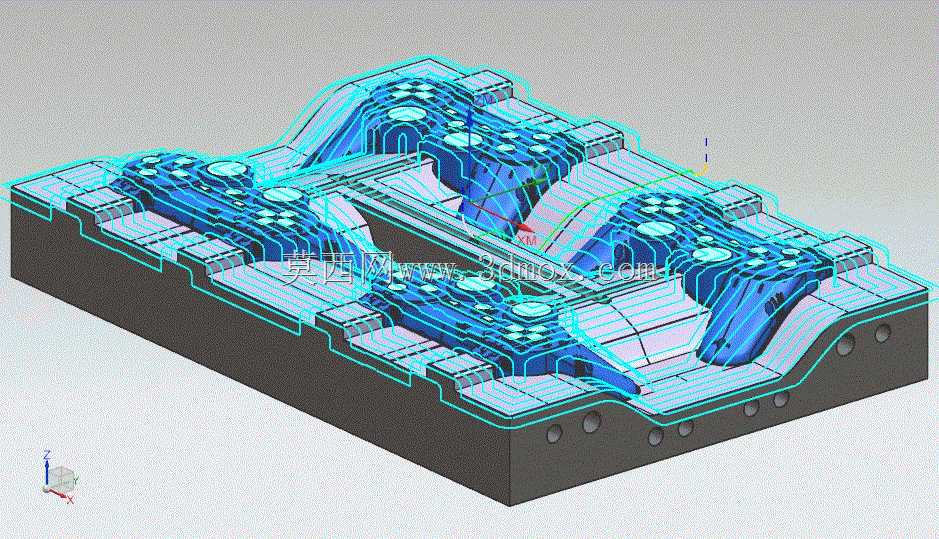

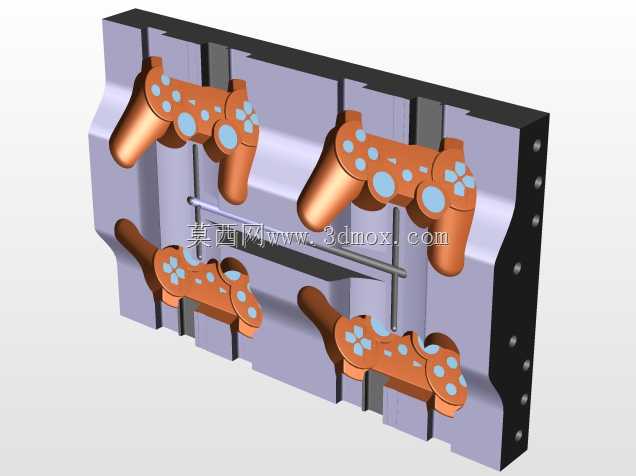

这套刀路对应的是一出八布局的圆形壳体类注塑模型腔加工方案，日常多用于消费电子小型结构件、家电按键类塑件的批量生产场景，单模次可完成八件同规格塑件成型，能有效压缩单件成型的周期占比，匹配160吨级卧式注塑机的装模尺寸边界，模坯整体长宽控制在350mm×300mm区间，闭合总厚度控制在280mm以内，适配常规注塑机的拉杆间距与模厚安装要求，无需额外定制机台适配配件。从加工逻辑来看，整体刀路遵循从粗到精的余量递减原则，开粗环节采用型腔铣分层切削策略，每层切深控制在0.5mm，针对模腔角落的残料区域单独设置了二次开粗刀路，选用直径更小的立铣刀清理大直径刀具无法触及的拐角区域，避免半精加工阶段刀具负载突变出现崩刀问题。半精加工环节采用等高轮廓铣沿模腔曲面逐层走刀，将精加工预留余量均匀控制在0.15mm，保证精加工阶段刀具切削负载稳定，不会出现局部余量过大导致的让刀变形。精加工环节针对模腔的成型曲面采用固定轴曲面轮廓铣，步距设置为0.08mm，保证成型面的粗糙度达到Ra0.8的要求，满足塑件外观面的脱模与外观质量需求；针对分型面区域采用面铣削策略，保证分型面的平面度控制在0.02mm以内，合模时不会出现飞边溢料问题。刀路规划阶段特意规避了模架上的导柱孔、顶针孔、冷却水路孔的安装位置，所有走刀路径均避开已加工完成的装配特征，不会出现过切损伤装配基准的问题。同时针对模腔的流道、浇口区域单独设置了加工刀路，流道采用R刀成型铣削，保证流道表面光滑无台阶，减少注塑过程中熔料的流动阻力，浇口位置的刀路特意做了接刀顺向处理，避免浇口残留凸起影响塑件后续的修剪工序。整套刀路的进退刀均采用螺旋下刀与圆弧退刀方式，减少刀具直接垂直下刀对模坯表面的冲击，同时在非切削移动环节设置了安全抬刀高度，避免快速移动时刀具与夹具、模坯突出部位发生碰撞，适配车间常用的硬轨立式加工中心的加工参数，无需额外调整机床的主轴负载参数即可直接调用，加工完成的模腔无需大量手工抛光即可进入后续的配模工序，能有效缩短模具的整体制造周期。
