工业生产用开球辊轴结构设计方案

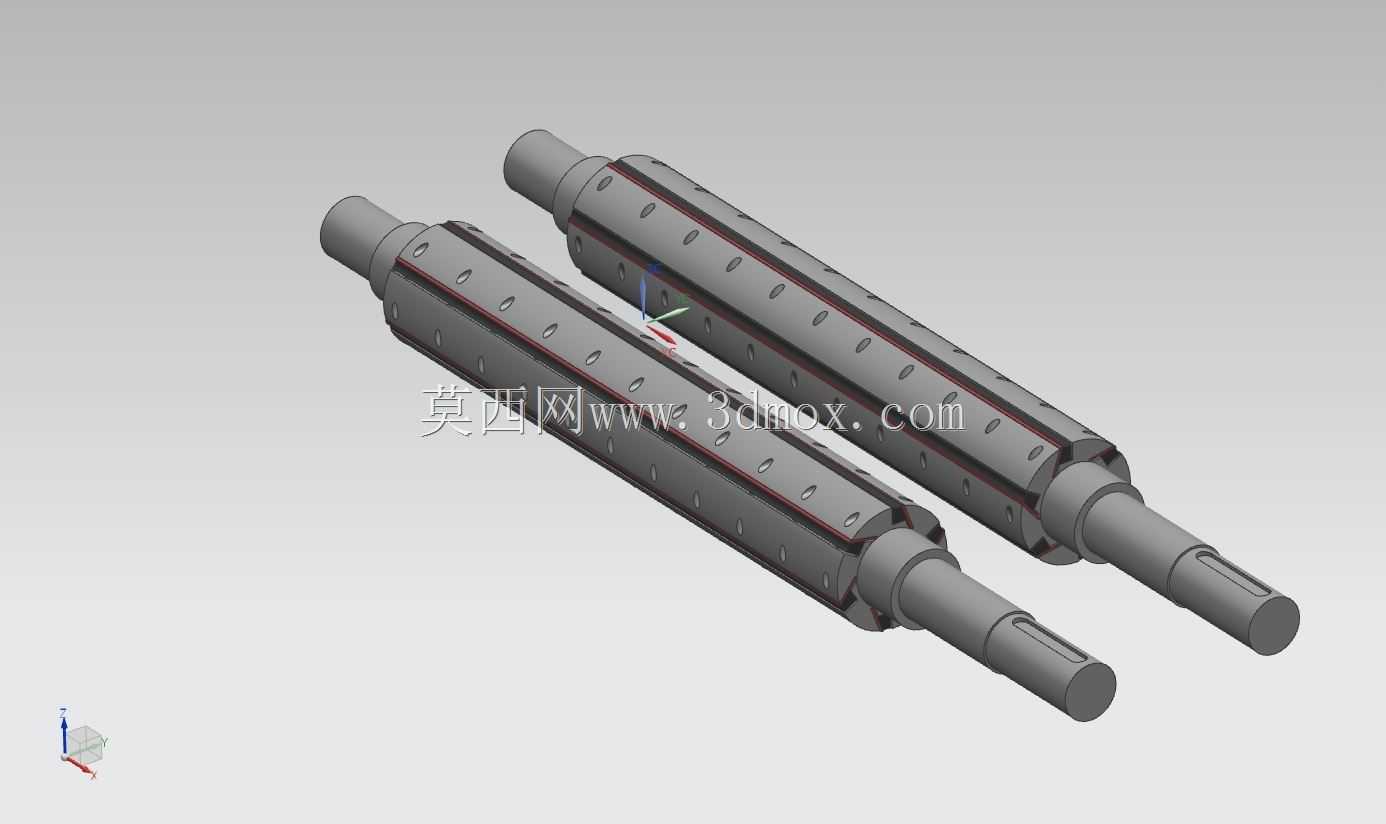

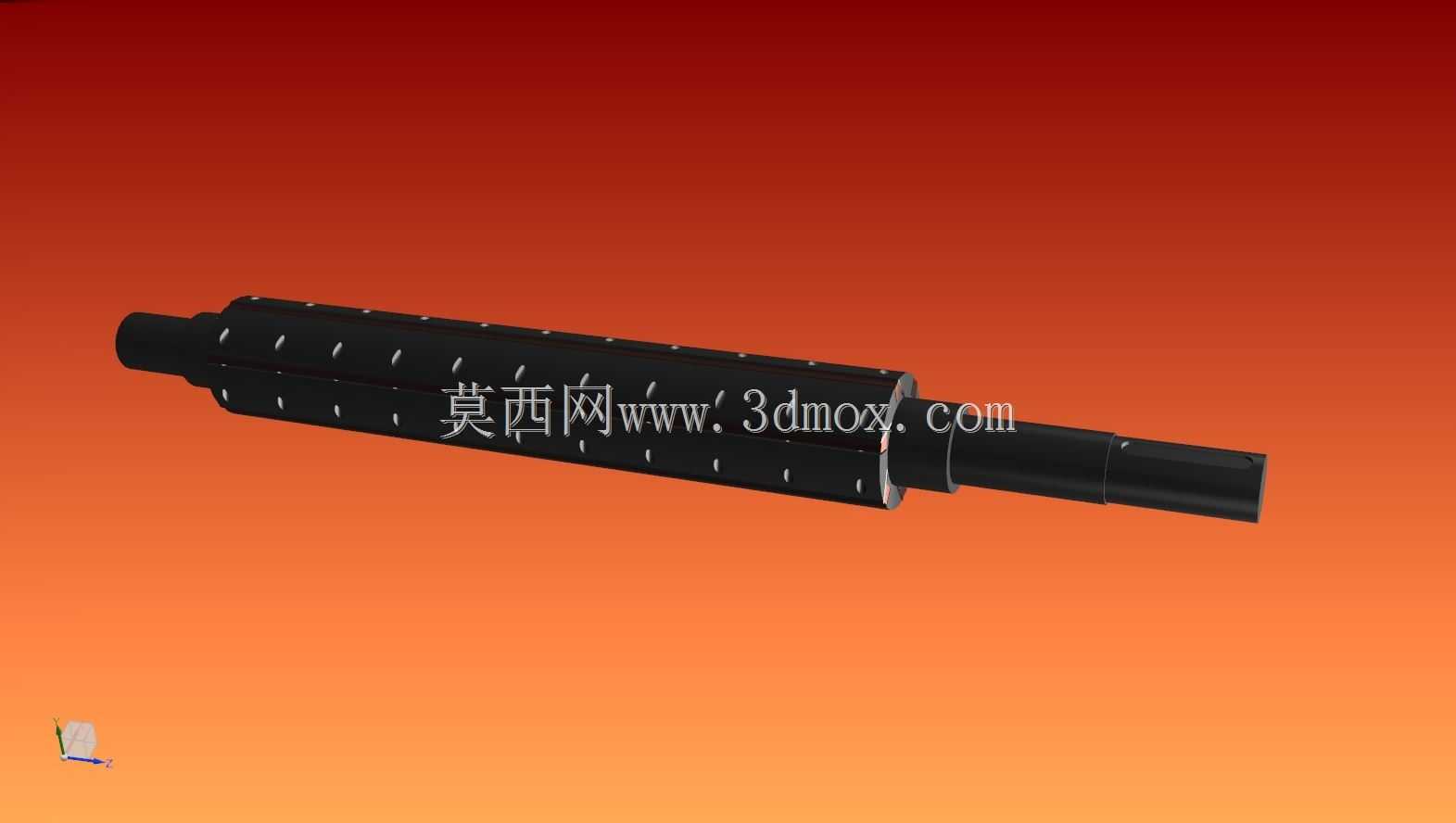

本次设计的开球辊轴，主要面向卷材加工、薄膜分切、纸张涂布、纺织印染等连续化生产场景，作为卷材展开工序的核心执行部件，承担着消除卷材表面褶皱、均匀舒展幅面张力、避免材料跑偏打皱的关键作用，在软包装生产、印刷加工、锂电池极片轧制、无纺布制造等对卷材幅面平整度要求较高的生产线上，这类辊轴是保障成品良率的核心配件。从功能特性来看，该辊轴采用分段式凸点排布结构，辊体表面均匀分布多组可调式凸点结构，在辊轴随生产线转动过程中，凸点能够与卷材表面形成均匀的点接触，在不损伤材料表面的前提下，向卷材幅面两侧施加渐进式的舒展力，将运行过程中产生的纵向褶皱逐步向幅面边缘疏导，相比传统光面舒展辊，其舒展作用力更均匀，不会在材料表面留下压痕，适配厚度从0.02mm的超薄薄膜到2mm的厚型片材的加工需求，同时辊体两端采用高精度轴颈设计，配合标准轴承安装位可实现低阻尼平稳转动，高速运行状态下径向跳动量控制在极小范围内，避免因辊体跳动造成的材料张力波动。在设计思路上，该辊轴采用模块化分体结构，核心辊体与两端轴颈采用可拆卸连接方式，当辊面出现磨损时可单独更换辊体部分，降低设备维护成本；辊体内部设置有配重平衡腔，在加工阶段完成动平衡校准，确保辊轴在最高1200m/min的线速度下运行无明显振动；表面凸点采用嵌入式安装结构，可根据加工材料的厚度、摩擦系数调整凸点的突出高度与排布密度，适配不同材质的加工需求，针对粘性较强的胶面材料，还可更换为低摩擦系数的陶瓷凸点，避免粘料造成的材料表面污损。从安装边界来看，该辊轴整体为长圆柱对称结构，两端轴颈直径、安装定位面长度均匹配行业通用的安装机架尺寸，可直接替换现有生产线上同规格的舒展辊，无需对机架结构做额外改造；辊体有效工作幅宽覆盖主流卷材生产幅面规格，安装时需保证辊轴轴线与卷材运行方向垂直，与相邻导辊的平行度误差控制在允许范围内，确保舒展力均匀作用在整个卷材幅面；轴端预留有键槽与锁紧位，可适配链轮、同步带轮等多种传动连接方式，既可以由生产线主传动系统带动转动，也可采用无动力随动安装方式，适配不同生产线的布局需求。在实际生产应用中，该开球辊轴能够有效解决高速运行下卷材的起皱、跑偏问题，减少因材料褶皱造成的废品损失，同时低阻尼的转动结构能够降低生产线的传动负载，长期运行下的维护成本远低于传统的弧形舒展辊，尤其适合对材料表面质量要求较高的高精度卷材加工场景。
