离心式流体输送用闭式叶轮结构设计

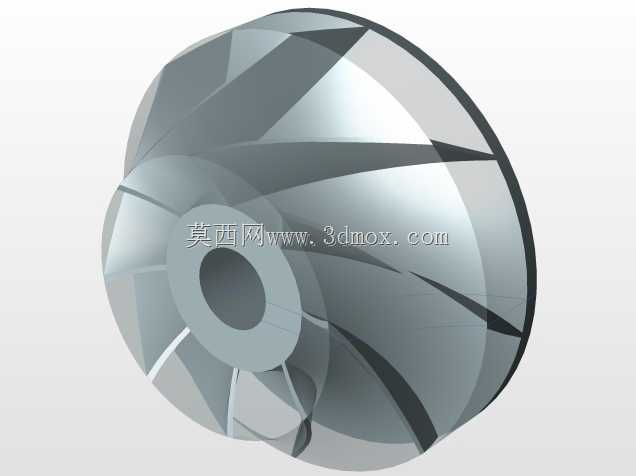

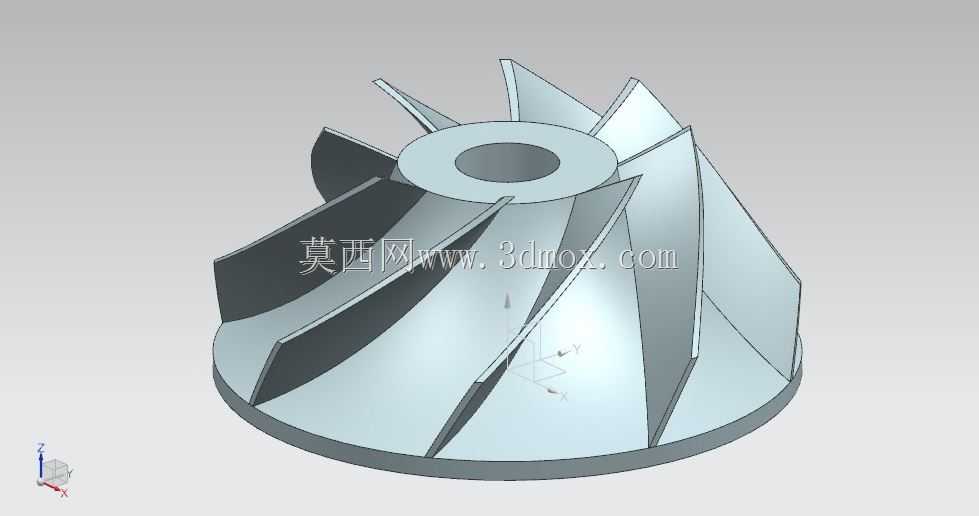

该叶轮作为离心式流体输送设备的核心过流转动部件，广泛应用于清水输送泵、化工流程泵、中低压通风机、小型涡轮增压装置等设备中，承担着将原动机输入的机械能转化为流体压力能与动能的核心作用，是决定流体设备运行效率、运行稳定性与输出参数的核心部件。在实际工况中，该结构叶轮适配清洁无大颗粒杂质的流体介质，可在市政供水、工业循环水系统、车间通风换气、小型设备增压等场景下稳定运行，相比开式叶轮具备更高的容积效率，相比半开式叶轮具备更优的流道密封性，能有效降低流体在叶轮内部的回流损耗。从功能特性来看，该叶轮采用后弯式扭曲叶片设计，叶片沿轮毂轴向延伸至轮盖侧形成封闭流道，流体从叶轮中心的轴向进水口进入后，在叶片的推动下沿径向流道向外缘流动，过程中逐步获得能量提升，后弯叶片的型线设计可有效降低流体在叶片出口处的流动冲击，减少水力损失，同时拓宽设备的高效运行区间，降低运行过程中的振动与噪声水平。在设计思路上，该叶轮首先根据目标设备的额定流量、额定扬程参数确定叶轮的进出口直径、叶片出口安装角、叶片数量等核心参数，叶片型线采用变曲率扭曲设计，适配流体在流道内从轴向转向径向的流动轨迹，避免流道内出现流动分离与涡流区；中心的轴孔采用标准圆柱孔设计，可通过键连接与设备主轴实现扭矩传递，轴孔周边的轮毂区域做了加厚处理，可承受叶轮高速旋转时产生的离心应力，避免长期运行出现轮毂开裂的问题；叶轮外缘的轮盘与轮盖采用等厚圆弧过渡设计，既降低了流道出口处的流动阻力，也减少了叶轮旋转时的外缘风阻损耗。从安装边界来看，该叶轮的轴向安装尺寸由轮毂轴向长度决定，安装时需保证叶轮中心与设备腔体的密封环、导叶中心对中，径向尺寸需与设备泵体/壳体的内腔预留均匀的间隙，避免运行过程中叶轮与壳体发生刮蹭，轴孔的尺寸公差需与配合的主轴公差匹配，保证扭矩传递的可靠性，同时叶轮整体做了静平衡与动平衡校正，可在额定转速下平稳运行，不会对主轴与轴承产生额外的偏载力。
