槽轮式间歇回转简易传动机构

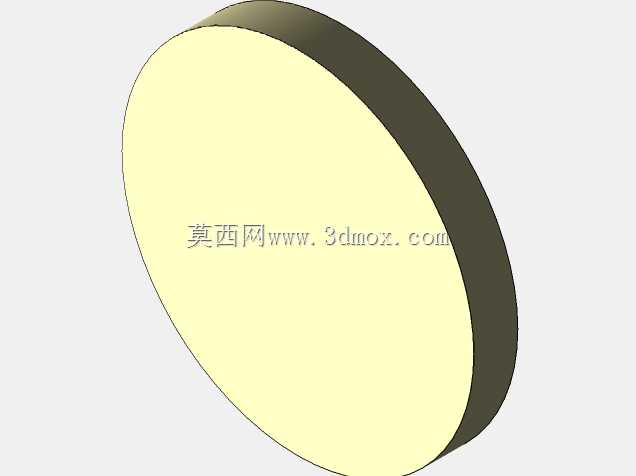

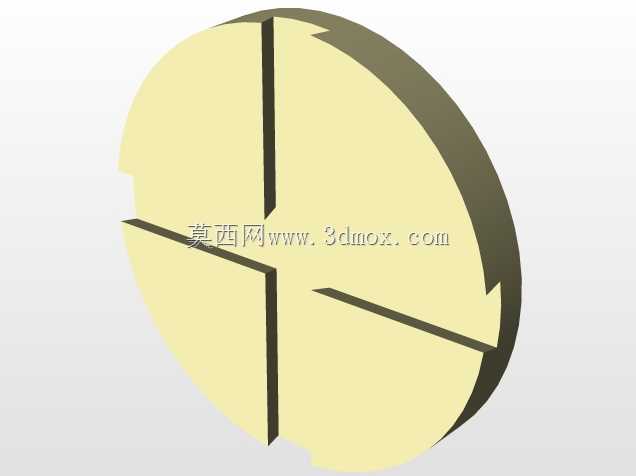

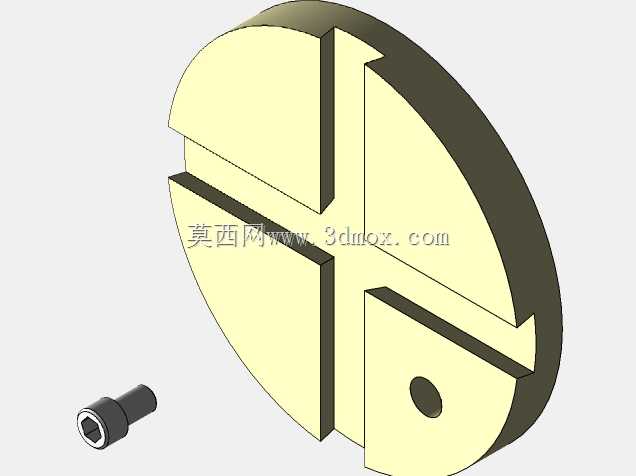

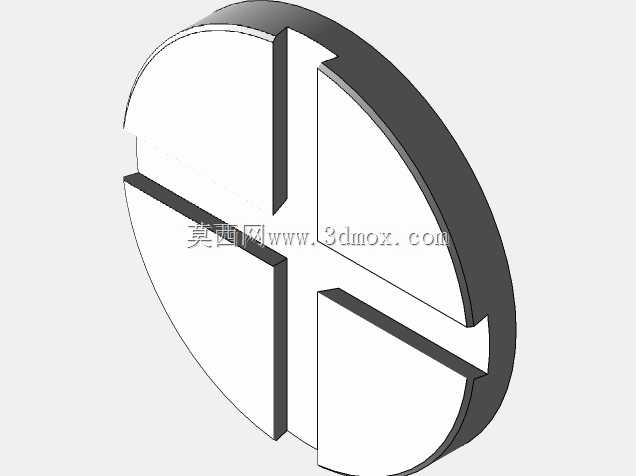

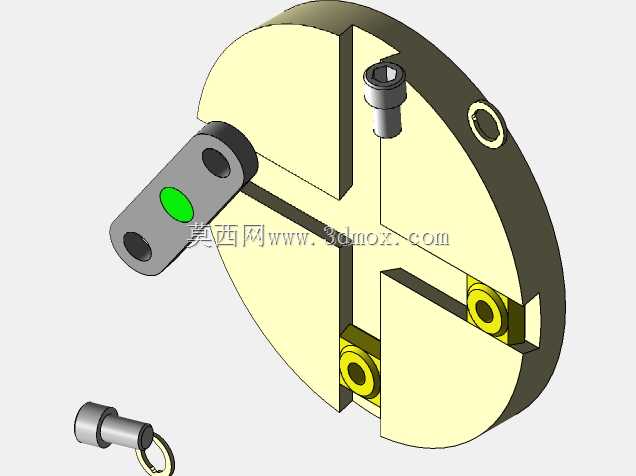

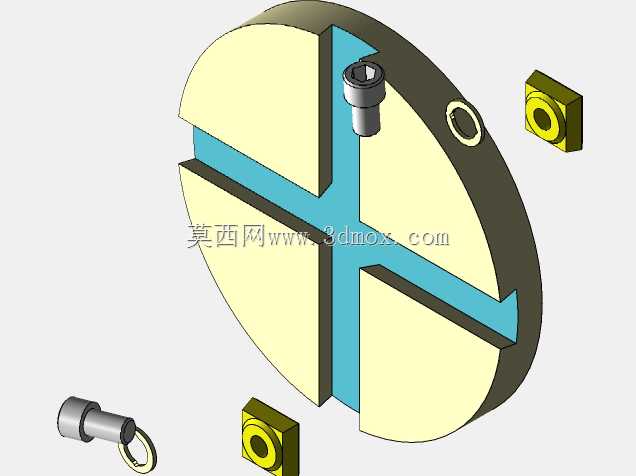

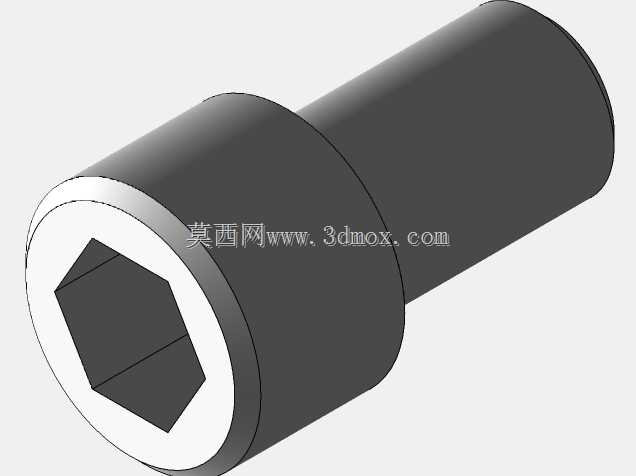

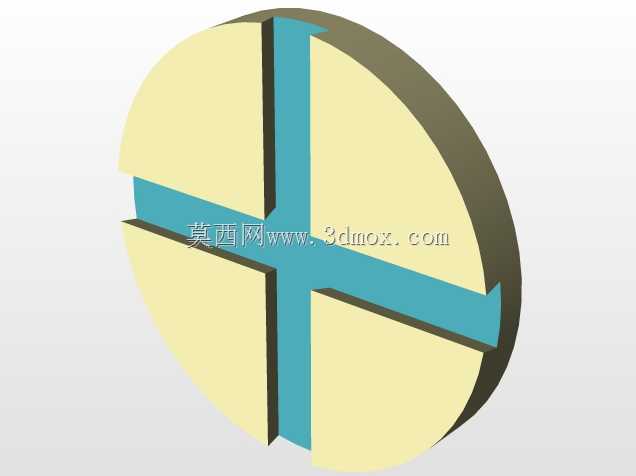

　　这款槽轮式间歇回转机构，是自动化生产线中实现工位间歇转位的核心执行部件，常见于多工位装配台、回转式上料设备、间歇送料工装的传动链路中，能够将主动件的连续回转运动转化为从动槽轮的周期性步进回转，匹配工位切换时的停驻加工、转位避让的动作需求。从结构设计来看，该机构采用径向槽式槽轮搭配圆柱锁止弧的经典构型，底部圆盘为从动槽轮基体，沿圆周方向均匀开设四个径向开口槽，相邻槽之间的外圆弧面与主动拨盘上的锁止凸弧配合，在槽轮未被拨销驱动的停驻阶段，锁止弧面完全贴合槽轮外圆，限制槽轮的自由转动，保证工位停驻时的定位刚性，避免受外力扰动出现角度偏移。主动拨盘采用一体式压板结构，两个内六角圆柱头螺钉将拨销与拨盘主体紧固为一体，

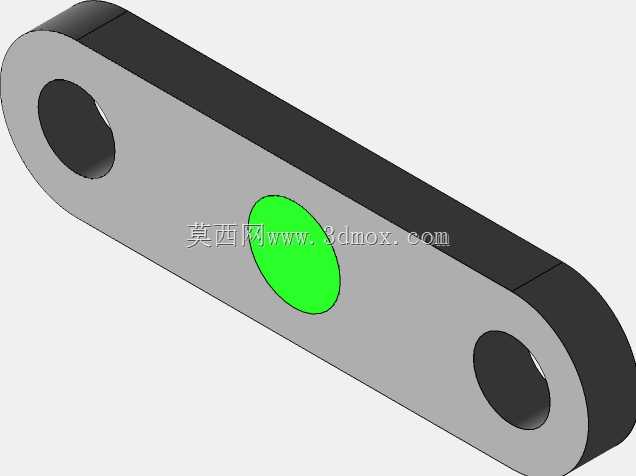

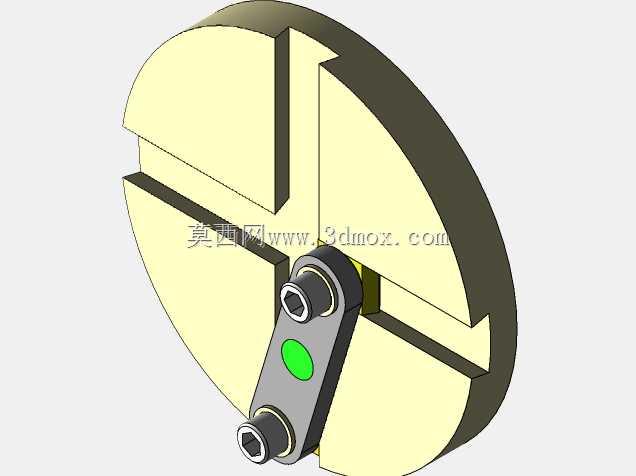

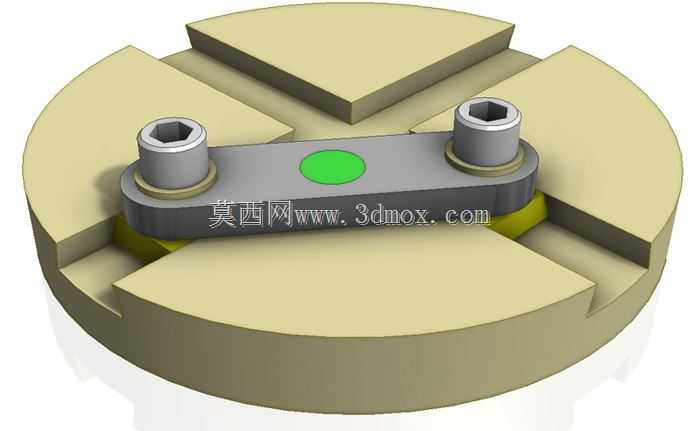

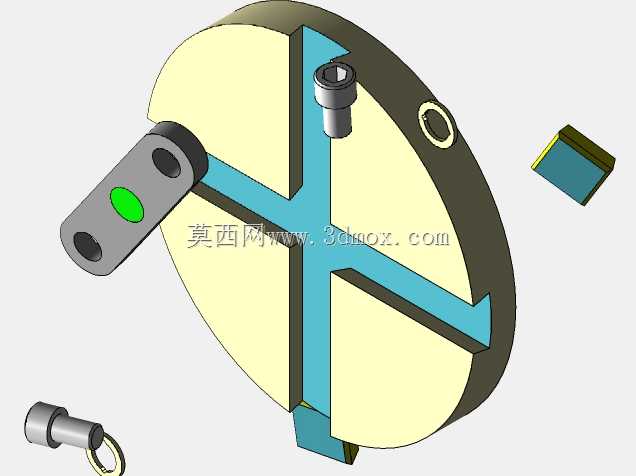

　　拨盘中心的绿色标记点为装配对位基准，用于安装时校准拨销与槽轮槽位的初始相位，确保拨销能顺畅切入槽轮的径向槽内，避免装配错位导致的卡滞、撞齿问题。从安装边界来看，该机构整体为圆盘式布局，槽轮基体的外圆直径为机构最大回转外径，安装时需保证槽轮与拨盘的中心距匹配拨销的回转半径，预留出拨盘转动的避让空间，两个内六角螺钉的安装沉孔深度需与螺钉长度匹配，保证螺钉紧固后端面不高出拨盘上表面，避免转动时与周边防护结构发生干涉。在功能特性上，该机构单次转位角度为90度，对应四个工位的步进需求，相比棘轮式间歇机构，槽轮机构的转位过程更平稳，冲击载荷更小，适合中低速、中等负载的间歇回转场景，停驻阶段无需额外添加定位销即可依靠锁止弧实现角度锁定，

　　简化了配套的定位结构设计。设计过程中，槽轮的槽口位置做了微小的倒角处理，降低拨销切入槽口时的接触应力，减少长期运行后的磨损量，拨销与槽轮槽的侧面预留了合理的配合间隙，既保证传动过程无明显回差，又避免间隙过小导致的转动卡滞，锁止弧的配合面采用小间隙配合，保证停驻时槽轮无窜动，转位起始阶段能顺利脱离锁止状态。
