双板轴销插接定位装配结构

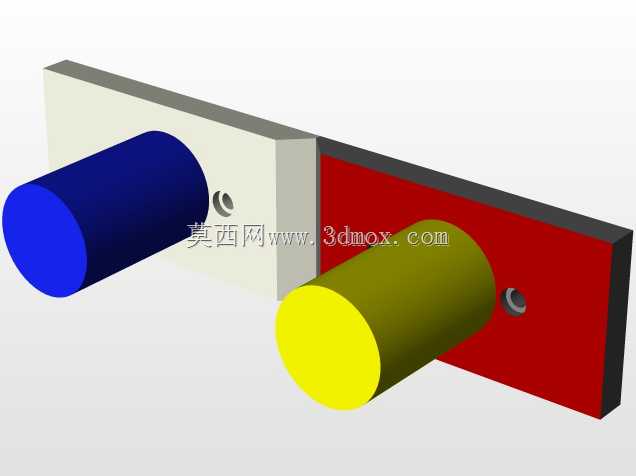

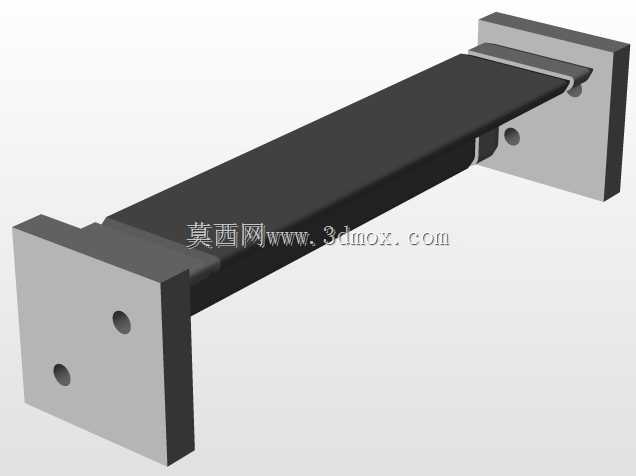

　　这类双板轴销插接定位结构，在通讯设备机柜内部的板卡固定、模块化组件拼接场景中应用十分普遍，日常做通讯类设备结构排布时，经常会用到这类快装式的连接结构来实现不同功能模块的快速对位与固定，不需要额外的紧固件就能完成初步定位，大幅提升产线装配的效率。从结构本身来看，两块安装立板分别对应不同的功能模块安装位，每块板上都预制了与轴销外径匹配的销孔，轴销与板件采用间隙配合的公差设计，装配时只需要将轴销对准对应板件的销孔推入，就能完成两块板件的对位拼接，轴销端部的限位结构可以避免装配过程中轴销从孔位滑脱，同时保证两块板件拼接后的相对位置精度，控制板件之间的平行度与同轴度误差在装配允许的范围内。做这类结构的三维设计时，首先要确认安装边界的尺寸限制，

　　两块立板的厚度要匹配轴销的插入深度，避免轴销插入过深顶到板件另一侧的元器件，或是插入深度不足导致连接强度不够出现松脱；销孔的位置度公差需要严格控制，保证两个轴销的中心距与两块板上的孔位中心距完全匹配，避免装配时出现卡滞、无法对位的问题。轴销的直径选择要结合板件的承重需求来定，如果是承载较重的通讯模块，轴销直径要适当加大，同时销孔与板件的结合部位可以做局部加厚处理，避免长期受力后孔位出现变形、磨损。这类结构的优势在于拆装十分便捷，后期设备维护时不需要借助专用工具，就能快速拆分两块板件更换内部模块，相比螺丝固定的结构，不会出现螺丝滑牙、小件掉落机柜内部的问题，很适合通讯设备这类需要频繁调试、更换模块的应用场景。

　　设计过程中还要考虑装配的导向性，轴销的插入端可以做微小的倒角处理，降低对位难度，即使装配时存在微小的位置偏差，也能顺着倒角顺利滑入销孔，减少产线工人的装配对位时间。另外两块板件拼接后，轴销与孔位的配合间隙要控制在合理范围，间隙过大会导致板件拼接后出现晃动，影响上面安装的元器件连接稳定性，间隙过小则会提升加工精度要求，增加不必要的生产成本，需要结合实际的加工工艺水平来平衡公差要求。
