立式安装对开式轴系支撑锁紧组件

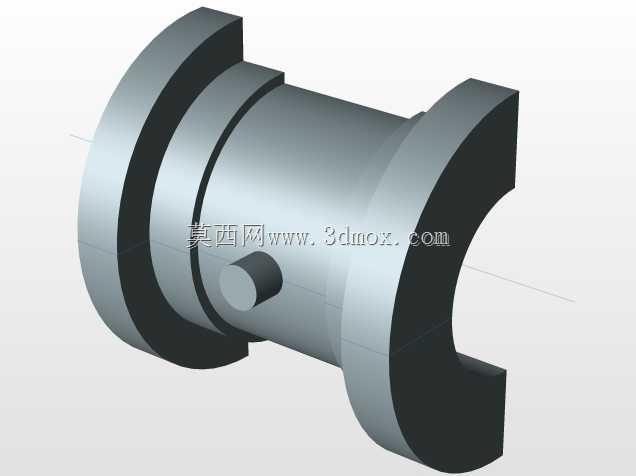

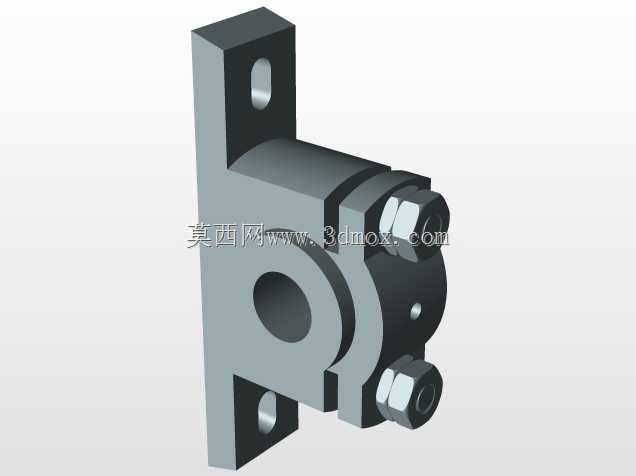

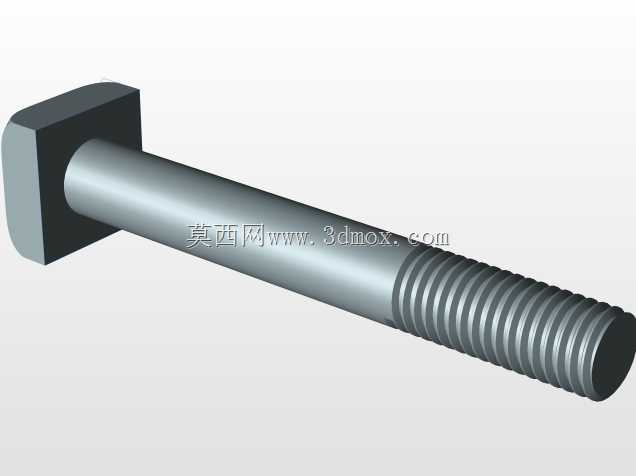

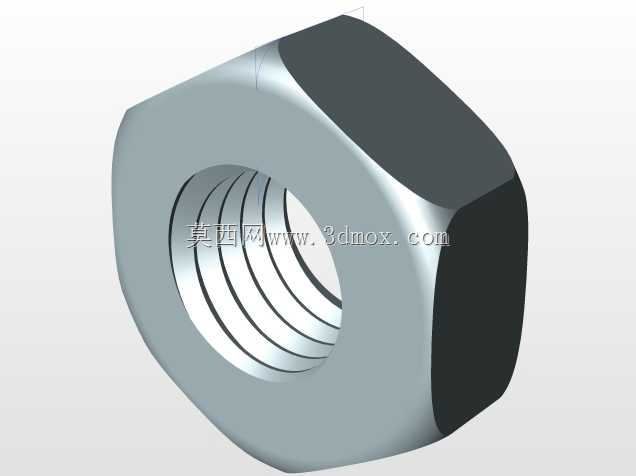

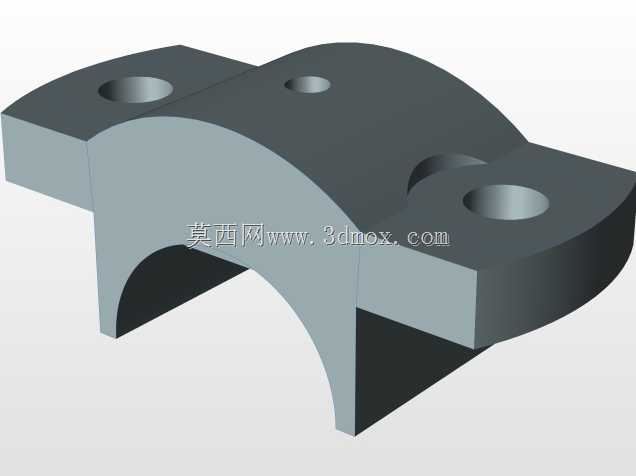

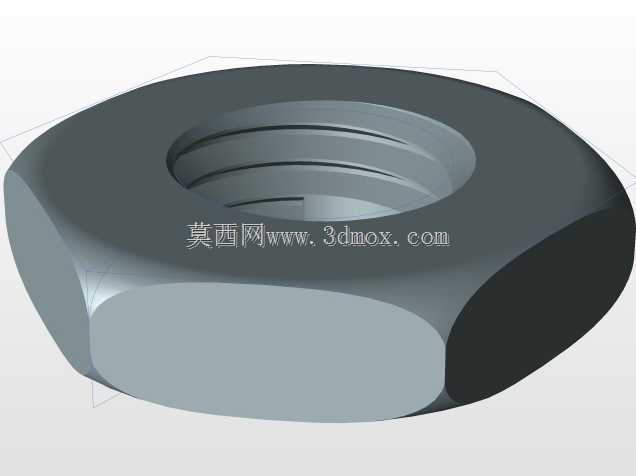

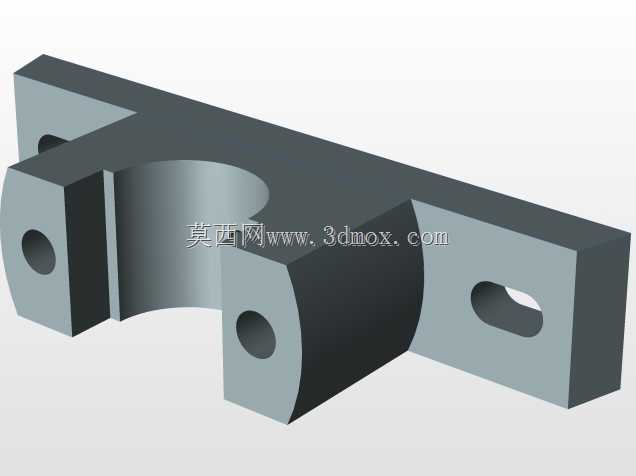

该组件属于工业传动系统中常用的轴系支撑锁紧部件，主要应用在轻工输送设备、小型机床辅助进给单元、自动化生产线的从动轴定位场景中，承担径向承载、轴向锁紧、安装基准定位的核心作用，可适配光轴类零件的快速装夹与位置固定，无需对轴端做额外的键槽加工即可实现可靠锁紧，在需要频繁调整轴系轴向位置的调试类设备中应用优势明显。从功能特性来看，组件采用对开式抱合结构，下半部分与立式安装基座为一体式设计，上半部分为可拆卸的压盖，通过两组六角螺栓实现抱合力的调节，拧紧螺栓时上下半环的内圆柱面同步抱紧穿过的轴件，依靠接触面的静摩擦力实现轴的位置固定，避免轴运转过程中出现轴向窜动与径向偏移；基座部分采用L型立式安装结构，两个安装支耳上分别开设长圆形安装孔，可适配安装面的孔位偏差，安装时无需严格保证孔位完全对齐，降低了机架加工的精度要求，同时长圆孔也支持组件在安装平面上做小范围的位置调整，方便轴系的同轴度校准。设计过程中优先考虑了装拆便捷性与安装适应性，抱合内孔的公差选用过渡配合区间，既保证抱紧时的接触面积足够，又避免间隙过大导致锁紧后轴件出现偏心；安装支耳的厚度做了加强处理，在螺栓锁紧时不会出现支耳变形导致的抱合力不足问题，压盖与基座的结合面做了精铣加工，合模后无明显错位，保证内孔的圆柱度符合轴系支撑的精度要求；螺栓选用标准外六角紧固件，日常维护时采用常规扳手即可完成松紧调节，无需专用工具。从安装边界来看，组件整体为立式布局，安装面位于L型基座的后侧平面，两个安装孔的中心距适配常规工业铝型材与钢板机架的安装孔距标准，抱合内孔的轴线与安装平面保持平行，安装后轴件的中心高固定，可搭配同规格的支撑组件实现长轴的多点支撑；组件的径向轮廓做了倒角处理，安装时不会与周边的管线、其他零部件产生干涉，整体结构紧凑，占用安装空间小，可在狭小的设备腔体内部完成安装固定，适配紧凑型设备的设计需求。
