花键连接式锥型斜齿轮传动构件

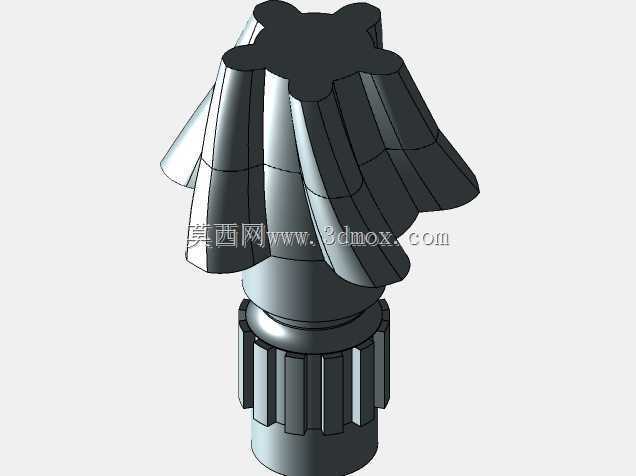

　　在中小功率动力换向传动的场景里，这类带花键连接端的锥型斜齿轮是很常见的核心传力零件，很多阀门驱动的阀块执行端、小型仪表设备的扭矩换向结构里，都能见到这类构件的身影。和普通直齿锥齿轮不同，斜齿的齿向设计能让轮齿啮合过程更平顺，不会出现直齿啮合时的瞬间冲击，在需要频繁正反转、对传动噪音有控制要求的仪表类设备里，这种齿形的优势会非常明显。从结构上看，这个齿轮的齿部采用锥度布置，主要用来实现相交轴之间的动力传递，通常适配的轴交角在90度左右，能把输入端的旋转扭矩换向90度输出，匹配阀块内部的空间布局，避免传动链过长挤占其他元件的安装位置。

　　下端的花键连接段是这个零件的动力输入/输出接口，采用矩形花键的齿形设计，相比单键连接，花键的多齿均匀承载特性可以传递更大的扭矩，同时对中性更好，能保证齿轮运转时的同轴度，减少偏载带来的齿面磨损。设计这类齿轮的时候，首先要确定的是安装边界的尺寸约束：齿轮大端的齿顶圆直径决定了啮合副的中心距要求，下端花键段的长度和外径要匹配配合轴的内花键尺寸，齿部的锥度要和配对齿轮完全一致，否则啮合时会出现齿面接触区偏移，要么齿顶受力过大出现崩齿，要么齿根接触不足导致承载能力下降。

　　齿形参数的选择上，螺旋角的取值要平衡轴向力和传动平稳性，螺旋角过大会导致运转时轴向推力过大，增加支撑轴承的负载，螺旋角太小又达不到斜齿降噪缓冲的效果，通常这类小尺寸仪表用齿轮的螺旋角会控制在12到20度之间，兼顾两方面的需求。齿宽的设计也要匹配安装空间，齿宽过大会增加加工难度，还容易出现装配时的齿端干涉，齿宽太小则会降低轮齿的接触强度，无法传递额定扭矩。实际应用中，这类齿轮通常安装在阀块的封闭腔体内，依靠腔体内的润滑脂实现齿面润滑，所以齿面的粗糙度要求比较高，加工时通常会采用滚齿后剃齿的工艺，降低齿面的摩擦系数，减少长期运转的磨损量。

　　花键部分的精度会直接影响装配后的传动间隙，间隙过大会导致正反转时出现空程，影响阀门调节的精度，间隙过小则会导致装配困难，低温环境下还可能因为热胀冷缩出现卡滞。在做三维建模的时候，要特别注意齿面的渐开线和螺旋线的拟合精度，不能出现齿面扭曲的问题，否则后续做啮合干涉检查的时候会出现误判，甚至影响后续加工的刀路生成。齿轮根部的过渡圆角也要做合理设计，避免应力集中，在承受冲击载荷的时候，圆角位置是最容易出现断裂的位置，通常圆角半径要取模数的0.2到0.3倍，在不影响啮合的前提下尽可能增大圆角，提升零件的抗疲劳强度。和齿轮配合的轴段台阶位置要做退刀槽设计，方便加工时的刀具退出，同时也能保证装配时齿轮端面能贴合到位，不会出现轴向定位不准的问题。这类零件的材质通常会选用合金结构钢，经过表面渗碳淬火处理，齿面硬度达到HRC58-62，芯部保持足够的韧性，既能承受齿面的接触应力，又能抵抗冲击载荷带来的断裂风险。在装配环节，要保证两个配对齿轮的啮合接触区落在齿面的中部位置，通过调整安装垫片的厚度来控制啮合间隙，间隙值通常控制在0.05到0.15毫米之间，根据实际传递的扭矩大小做微调，保证运转灵活无卡滞，同时不会有过大的回差。
