阀杆压盖密封用填料函组件结构

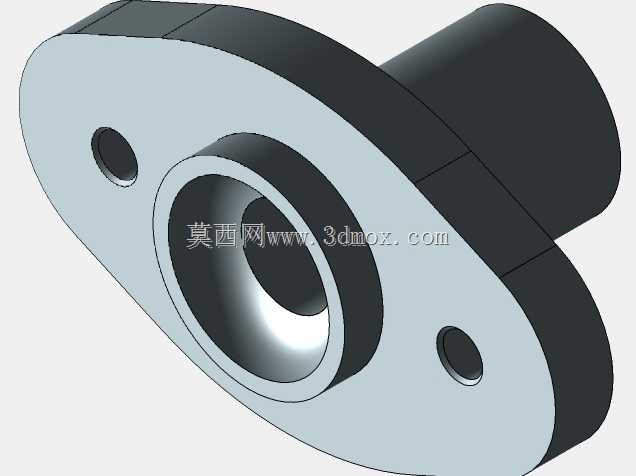

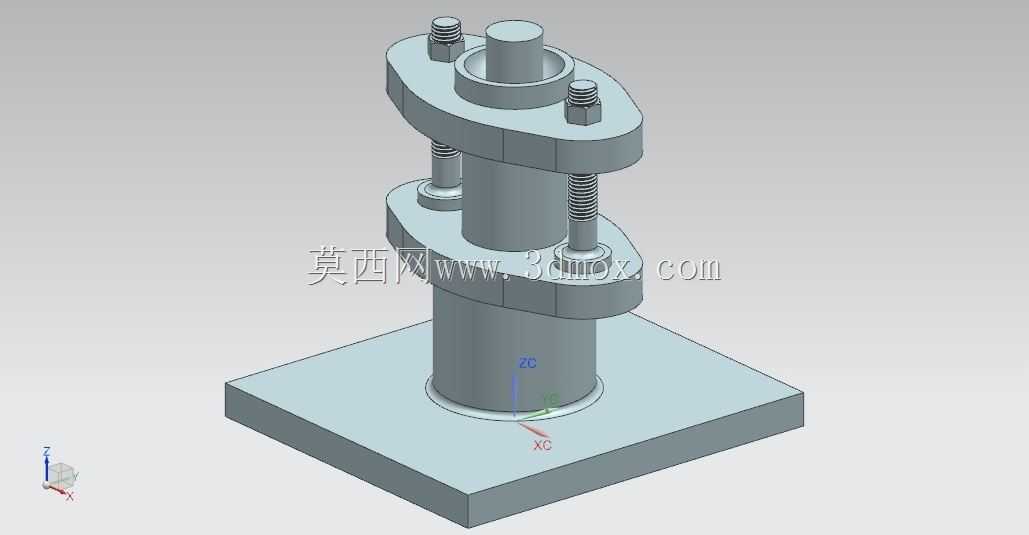

填料函组件是流体输送管路系统、往复式动力设备、回转类传动设备中实现轴杆与腔体间动密封的核心配套部件，广泛应用于化工流程泵、闸阀截止阀类管路控制设备、搅拌反应设备、蒸汽输送管线的穿腔轴密封场景，主要作用是在轴杆做往复直线运动或回转运动的过程中，阻断设备内部带压流体、气态介质沿轴杆与腔体的装配间隙向外泄漏，同时阻挡外界粉尘、杂质侵入设备腔体内部，保障设备运行过程中的密封可靠性，避免介质泄漏引发的物料损耗、安全隐患与环境污染问题。该填料函组件采用分层式堆叠装配结构，底部为方形安装基座，基座中心设置凸起的填料容纳腔体，腔体内部可填充柔性石墨、聚四氟乙烯、芳纶编织等不同材质的密封填料环，适配不同温度、压力、腐蚀特性的输送介质工况。中间层为浮动式压盖结构，压盖与基座之间通过对称布置的四根带弹簧预紧的螺柱紧固件连接，顶部设置与压盖同轴的导向套结构，导向套中心预留轴杆穿装通孔，可对穿过填料腔的运动轴杆起到径向支撑定位作用，避免轴杆运行过程中出现径向偏磨，导致填料受力不均出现密封失效问题。设计过程中充分考虑了填料磨损后的自动补偿需求，螺柱上配套的压缩弹簧可持续对压盖施加稳定的轴向压力，当填料在长期运行中出现磨损、体积压缩量变化时，弹簧的预紧力可推动压盖持续轴向进给，自动补偿填料的磨损量，无需人工频繁停机调整压盖螺栓的压紧力矩，大幅降低设备运维的人工成本与停机时长。组件的方形安装基座预留了充足的安装边界，基座平面可直接与设备腔体的密封安装面贴合，通过基座周边的安装孔位可实现与设备主体的螺栓紧固连接，安装定位精度易保证，同轴度公差控制在合理范围内，可避免压盖偏斜导致的填料局部过度磨损。顶部压盖的轮廓做了圆弧过渡处理，既减少了组件整体的应力集中风险，也避免了装配过程中尖锐棱角对操作人员造成划伤，螺柱对称布置的结构可保证压盖对填料的压紧力周向均匀分布，避免单侧压力过大导致填料抱死轴杆、增大设备运行摩擦阻力的问题。该结构可适配不同直径规格的轴杆密封需求，通过更换不同内径的导向套、调整填料腔的填充高度，即可匹配不同压力等级、不同运动速度的轴系密封场景，整体结构紧凑，零部件通用性强，装配流程简单，无需专用工装即可完成现场组装与填料更换作业，在中小口径工业阀门、低压离心泵、小型搅拌设备的密封结构中具备极强的适配性，可有效提升设备的平均无故障运行时长，降低密封件更换的维护成本。
