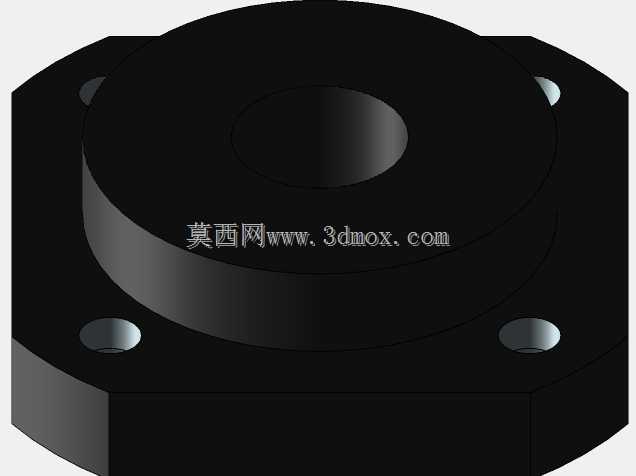

FF15鲁尔曼法兰型精密轴承结构

这款法兰型轴承主要应用于精密传动场景中，常见于小型自动化设备的转轴支撑、精密检测仪器的运动副、小型伺服传动机构的径向与轴向承载部位，能够在紧凑安装空间内同时提供径向载荷承载与轴向定位能力，省去额外的轴承座定位加工工序，大幅降低装配环节的精度调整难度。在实际设备运行过程中，这类轴承主要承担旋转轴的径向支撑作用，同时依托自带的方形法兰安装边，能够承受一定程度的轴向窜动载荷，避免转轴在高速往复转动或正反转切换过程中出现位置偏移，保障传动链路的同轴度稳定，减少运转过程中的振动与噪音传递。从产品功能特性来看，该轴承采用一体化法兰结构设计，安装边预留四个对称分布的安装通孔，可直接通过螺栓将轴承整体固定在设备安装基面，无需额外配置嵌入式轴承座，非常适合安装空间局促、装配公差要求严苛的轻载精密传动场景，内圈的中心通孔用于穿装适配直径的旋转轴，轴与内圈采用过盈配合实现同步转动，外圈与法兰基座保持固定状态，滚动体在内外圈滚道内实现低摩擦转动，保障传动效率。在设计思路层面，这款轴承优先考虑了安装便捷性与空间利用率，将传统分离式轴承与轴承座的功能整合为单一零件，方形法兰的外形设计相比圆形法兰具备更好的防转定位效果，四个安装孔采用对称均布设计，能够保障安装后受力均匀，避免单侧受力导致的轴承偏磨问题；轴承主体的阶梯式圆柱结构，让法兰安装面与轴承承载段形成清晰的定位台阶，装配时可直接贴合设备安装面完成轴向定位，无需额外调整轴向间隙。从外形尺寸与安装边界来看，方形法兰的对角尺寸、安装孔中心距均适配常规小型精密设备的安装基面标准，轴承主体的轴向伸出长度可适配不同厚度的设备安装面板，中心内孔直径适配15mm直径的传动转轴，安装时仅需在设备面板上加工对应直径的轴承过孔，在四个安装孔对应位置加工螺纹孔即可完成固定，安装后轴承外圈与安装面板完全贴合，不会出现突出的冗余结构，能够最大化压缩传动机构的整体占用空间，适配桌面级自动化设备、小型精密模组、光学检测运动平台等对空间尺寸要求严苛的应用场景，长期运转过程中能够保持稳定的回转精度，降低设备的维护频次。
