双工位立式快速夹钳压紧锁紧机构

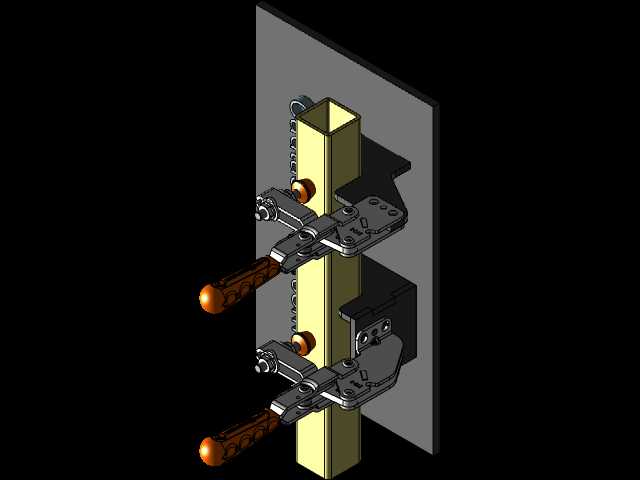

　　这套双工位立式夹钳机构，主要面向焊接工装、装配工位的型材类工件快速装夹场景设计，在钢结构小件焊接、机柜框架组装、型材类零部件定位工序中应用广泛，能够替代传统螺栓压紧、压板锁紧的繁琐操作，大幅缩短单工位工件装夹的辅助时间，提升批量加工工序的流转效率。从结构布局来看，整套机构采用上下对称的双夹钳排布，适配垂直安装的基准安装板，安装板可直接固定在焊接工作台、装配线工位架或者专用工装底座上，安装基准面的平面度公差控制在0.1mm以内，保证两个夹钳的压紧工作面共面，避免装夹后工件出现倾斜偏移。

　　夹钳的压头部分采用可调式设计，端部配置橡胶包覆的压头，既能够保证足够的压紧力，又可以避免刚性压头直接接触工件表面造成压痕、划伤，对于表面质量要求较高的喷涂型材、阳极氧化铝型材工件尤为适用。手柄部分采用加长的杠杆式设计，基于肘节机构的死点锁紧原理，当手柄扳动到锁紧位置时，机构的连杆节点越过力学死点，此时即使承受加工过程中的振动载荷、焊接应力带来的反向推力，夹钳也不会出现松脱，能够持续提供稳定的压紧力，单组夹钳的额定压紧力可以达到200kgf，完全覆盖常规小型型材焊接、装配工序的装夹力需求。

　　在安装边界设计上，整套机构的安装板预留了标准的螺栓安装孔位，孔位间距适配通用40系列、50系列工业铝型材的安装槽尺寸，也可以直接通过螺栓固定在钢制焊接工装平台上，不需要额外加工转接板，降低工装改制的成本。夹钳的开合行程经过优化，单组夹钳的最大开口距离为35mm，能够适配壁厚1.5mm到3mm的矩形管、C型钢等常见型材工件，上下两组夹钳的中心距为120mm，装夹时可以同时对工件的两个点位进行压紧，有效避免单点位压紧带来的工件翘曲、转动问题，保证工件在焊接、钻孔、装配过程中位置精度稳定。从设计细节来看，夹钳的所有铰接销轴都采用了渗碳淬火处理，表面硬度达到HRC55-60，长期反复扳动使用也不会出现销轴磨损、铰接间隙过大的问题，铰接位置预留了润滑脂注油孔，日常维护时只需要定期注入少量润滑脂，就可以保证机构扳动顺畅，不会出现卡滞。夹钳的底座部分采用加厚钢板冲压成型，整体刚性充足，压紧受力时不会出现底座变形、压头偏移的问题，压臂部分采用钣金折弯加强结构，在保证结构轻量化的同时，提升了压臂的抗弯曲能力，即使承受偏载载荷也不会出现压臂弯折失效。

　　在实际工位应用中，这套机构可以多组并排使用，针对长度较长的型材工件，每隔200-300mm布置一组夹钳，就可以实现整根型材的稳定装夹，相比传统的C型钳、螺栓压板装夹方式，单工件装夹时间可以缩短70%以上，而且压紧力一致性更好，不会出现人工拧紧螺栓带来的压紧力不均、工件变形问题。针对焊接场景的特殊需求，夹钳的所有外露金属部件都做了发黑防锈处理，能够抵御焊接过程中飞溅的焊渣、车间内的切削液雾气腐蚀，延长工装的使用寿命，手柄部分采用耐热绝缘的胶木材质，焊接作业时即使手柄附近有焊渣溅落，也不会出现手柄烫损、操作人员握持触电的风险。在装配工序应用时，这套夹钳可以配合定位挡块使用，工件放置到位后只需要单手扳动手柄就可以完成锁紧，不需要额外的工具辅助，操作人员可以单手完成装夹操作，另一只手可以同时进行工件对位、配件取放，进一步提升装配作业的效率。整套机构的运动干涉区域经过反复校核，夹钳在完全打开状态下，压臂会抬升到工件安装区域外侧，工件取放时不会和压臂发生碰撞，上下料的操作空间充足，不需要刻意避让夹钳结构，降低操作人员的操作难度。
