法兰安装式肘节锁紧夹持机构

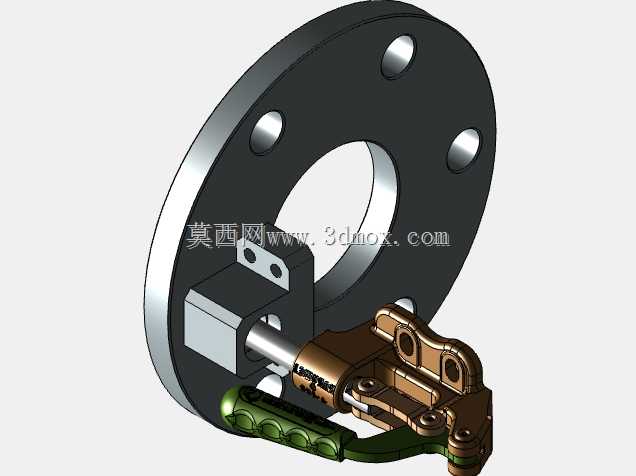

　　这款带法兰安装基座的肘节式锁紧夹持机构，常被应用在工装夹具工位、小型设备舱门快锁、检测工位工件快速固定这类需要频繁开合锁紧的场景里，区别于螺纹旋紧的锁紧结构，它依靠肘节连杆的过死点力学特性实现锁紧，操作时只需要扳动外置的操作手柄，就能完成锁紧与释放的动作切换，单次操作行程短，锁紧后不会因为常规的振动出现松脱，适合在需要重复装夹、快速启闭的作业位置使用。从结构设计逻辑来看，整个机构以圆形法兰盘作为安装基准，法兰盘上均匀分布了四个沉头安装孔，安装时可以直接通过螺栓将整个机构固定在设备的安装面板或者工装立板上，法兰中心预留了大尺寸通孔，能够适配需要穿过轴类、杆类零件的安装场景，不会因为安装锁紧机构遮挡中心的过件通道。

　　锁紧执行部分的连杆组件采用叠片式铰接结构，所有铰接位置都预留了销轴安装位，实际加工装配时可以选配带润滑槽的销轴，降低反复扳动带来的铰接磨损，延长机构的整体使用寿命。锁紧端的压头部分做了可调式设计，压接杆可以通过螺纹微调伸出长度，适配不同厚度的被夹持件，调整到位后可以通过配套的锁紧螺母锁死位置，避免使用过程中压接位置出现偏移。操作手柄部分做了防滑的包覆结构，扳动手柄时的施力角度经过优化，当机构运动到锁紧死点位置时，手柄刚好贴合到法兰侧方的限位位置，不会出现过扳损坏连杆的问题，同时手柄的操作力经过杠杆比匹配，普通操作人员不需要借助额外工具，单手握持就能完成锁紧操作，锁紧后产生的压合力可以满足常规小型工件固定、舱门压紧的使用需求。

　　从安装边界来看，整个机构的突出高度从法兰安装面算起，所有运动部件都在固定的轮廓范围内，做周边结构设计时只需要预留出手柄扳动的转动空间即可，不需要额外给连杆部分预留过多的避让位置，法兰盘的外径尺寸属于常规的安装规格，可以和市面上同规格的法兰安装位直接适配替换，不需要重新改动安装面板的孔位。在实际选型使用时，需要注意被夹持件的压接面硬度，如果被压接位置是软质材料，可以在压头位置加装橡胶或者聚氨酯材质的保护垫，避免压伤工件表面；如果是用在有切削液、粉尘的作业环境，可以在铰接销轴位置加装防尘密封圈，减少杂质进入铰接缝隙造成的卡滞问题。

　　整个机构的运动行程经过匹配，锁紧过程中压头的直线运动距离可以满足大部分常规夹持场景的开合需求，不需要额外增加行程放大结构，整体结构紧凑，没有冗余的设计部件，所有受力部件的厚度都经过强度校核，在额定锁紧力的使用场景下，不会出现连杆变形、法兰断裂的问题。和常见的外露式肘节夹相比，这款机构的法兰安装形式可以让安装面更整洁，所有固定螺栓都隐藏在法兰沉孔内，安装完成后表面没有突出的螺栓头，适合用在对安装面整洁度有要求的设备外侧，不会因为突出的紧固件刮碰操作人员或者周边管线。
