阀门配套阶梯式传动长轴结构设计

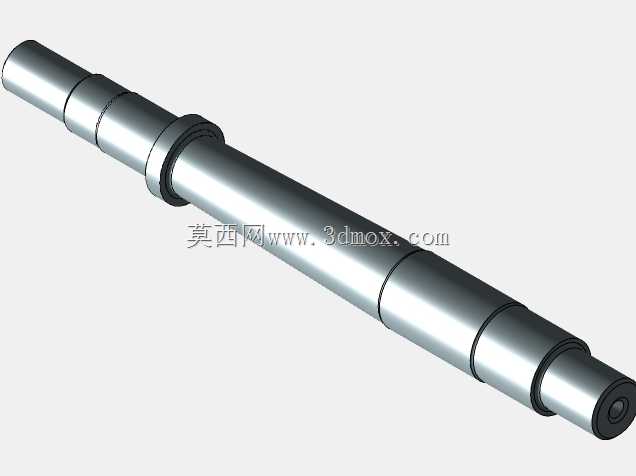

该轴类零件是工业阀门内部核心传动构件，主要应用于石油化工、市政给排水、热力管网等场景下的通径闸阀、截止阀类产品中，承担阀门启闭过程中的扭矩传递、行程导向核心作用，是连接阀门驱动端与启闭截流件的关键受力部件，其结构合理性直接决定阀门操作的顺畅度、密封可靠性与整体使用寿命。从功能特性来看，该轴采用多段阶梯式结构设计，不同直径的轴段分别承担不同功能：两端细轴段用于装配驱动连接套与阀瓣连接螺母，中间多组凸肩结构分别对应阀体内腔的轴承支撑位、填料密封定位位、行程限位台，能够在阀门启闭的直线往复与旋转复合运动中，精准限制轴的径向窜动与轴向行程余量，避免启闭过程中出现阀瓣偏移、密封面错位导致的内漏问题，同时轴端的中心定位孔可与驱动端的定位销配合，保证扭矩传递的同轴度，减少操作过程中的卡滞阻力。设计思路上，该轴充分考虑阀门工况的受力特点，针对阀门启闭时轴段承受的扭转应力、轴向推力以及介质侧的腐蚀风险，采用变径阶梯结构在保证整体强度的前提下尽可能降低轴体自重，各轴段之间采用圆角过渡避免应力集中，凸肩位置的尺寸精度严格匹配阀体内腔的支撑衬套与填料函尺寸，既保证装配时的同轴度要求，又能给填料密封提供足够的压紧定位面，防止介质沿轴表面出现外漏。从安装边界来看，该轴为细长轴结构，整体同轴度公差控制在较高精度范围，各阶梯轴段的直径尺寸与对应安装位的衬套、密封件、连接件尺寸完全适配，安装时可直接从阀门上端填料函处穿入阀腔，依次套装填料压套、支撑衬套、限位卡环后即可完成与阀瓣、驱动机构的连接，不需要额外进行现场加工适配，能够满足常规工业阀门的装配互换要求，在实际使用中可承受额定工况下的频繁启闭操作，适配手动、蜗轮驱动等多种驱动形式的同规格阀门产品。
