进料止回阀流体控制结构三维设计

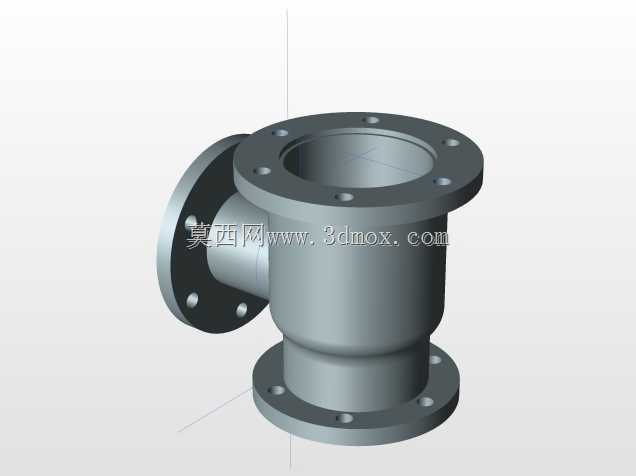

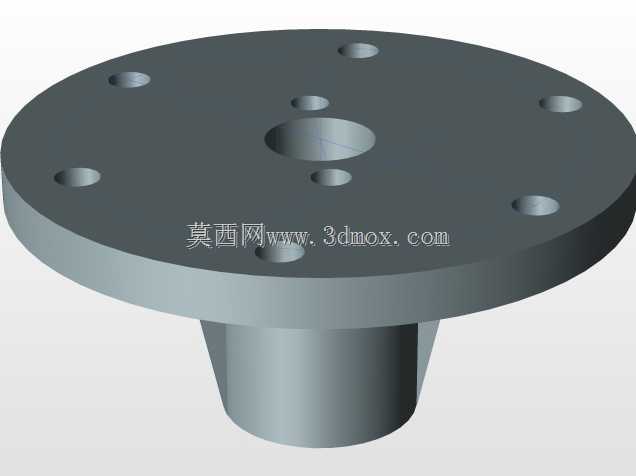

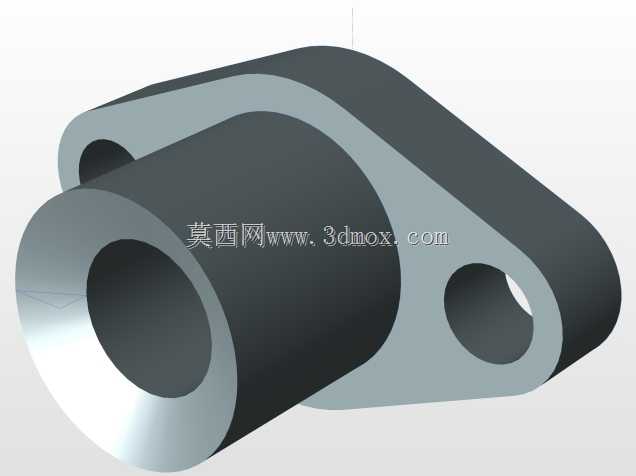

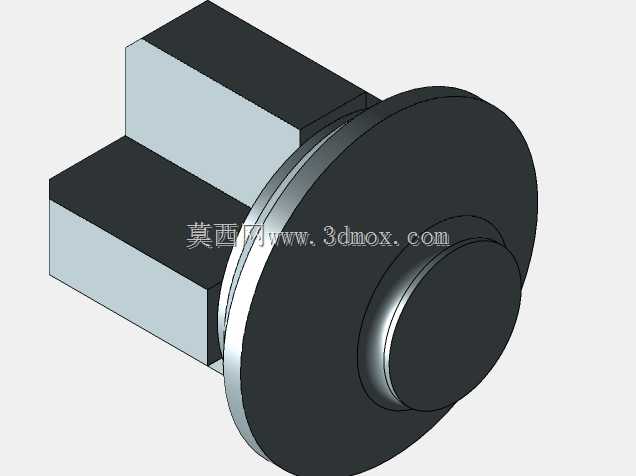

这款进料止回阀主要应用于工业流体输送管路的进料端环节，在化工物料输送、给排水管路、液压动力回路、轻工生产供料等场景中承担核心的单向通断控制作用，能够有效避免管路内输送的介质出现反向回流问题，规避因介质倒流引发的泵体叶轮反转、管路压力失稳、上游物料污染、供料计量失准等常见生产故障，是保障管路系统单向稳定运行的关键基础阀件。从功能特性来看，该阀件采用直通式的导通结构设计，介质正向流动时，依靠进料端的介质压力推动内部阀芯位移，压缩复位弹性元件后打开导通通路，让介质可以顺畅从进料端流向出料端；当上游供料压力下降或者下游管路出现压力波动时，阀芯会在复位元件弹力与下游介质压力的共同作用下快速回位，贴合密封面切断通路，实现即时的止回密封，整体响应速度快，密封贴合面的压合均匀度经过结构优化，低压工况下也能实现可靠密封，不会出现内漏问题。在设计思路上，这款阀件充分考虑了现场安装与后期维护的便捷性，整体采用同轴式的对称结构布局，主体由带法兰安装边的阀座、内置导向结构的阀芯、复位弹性组件、端部密封压盖几个核心模块组成，所有配合面都设计了对应的密封槽位，可以适配O型圈或者平垫片的密封方案，导向段采用了大接触长度的圆柱导向设计，能够避免阀芯在启闭过程中出现卡滞、偏磨问题，大幅提升阀件的长期运行寿命。外形与安装边界方面，该阀件的进料端采用方形对接结构，能够直接匹配方形截面的供料管路或者设备出料接口，不需要额外加装变径转接件，降低了管路安装的复杂度；中部的圆形法兰安装边预留了均匀分布的螺栓过孔，可以通过螺栓直接与下游管路法兰完成紧固连接，安装时的同轴度容易找正，整体轴向尺寸紧凑，不会占用过多的管路排布空间，既可以适配水平安装的管路场景，也可以满足垂直进料管路的安装需求，安装时不需要额外设置支撑结构，依靠法兰连接的紧固力即可实现稳定固定。
